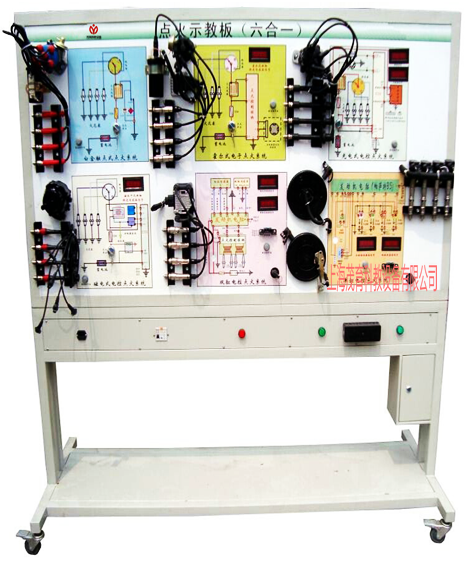

MYQJX-17发动机点火综合实验台

发动机点火综合实验台（六合一）是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用发动机电控系统的真实部件，面板上绘有六种完整的点火系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等工作过程。通过发动机电控系统的演示，可清楚了解内部的结构与功能，便于学生较快地掌握发动机电控系统的构造和原理，提高学生对发动机电控系统的初步认识，使学生了解发动机电控系统更直观更深入的教学目的。
二、结构组成：
安装六种类型点火系统:
1、传统点火系统(国产白金点火系)
2、电控双缸点火系统(时代超人)
3、电控单缸点火系统(帕萨特)
4、磁脉冲有分电盘式点火系统整套配件(丰田5A-FE)
5、电子霍尔式点火系统统整套配件(大众)
6、日产SR20光电式点火系统整套配件
发动机电脑、曲轴位置感应器、凸轮轴位置感应器等与点火直接相关的传感器、点火放大器、电源、高压线、高压包、火花塞、调速电机、分电器、控制面板、可移动台架、彩色原理与结构图、故障设置系统、使用说明书及任务驱动式实训指导书等。
三、发动机点火示教板功能特点
1、操纵开关及按钮，可真实演示汽车六种点火系统的工作过程。
2、数显表显示各传感器信号电压值；
3、通过面板上对应的电路检测端子，可测试电压、电流、阻值等各种信号参数；
4、发光二极管显示系统执行器状态；
5、故障模拟系统可模拟实际运行工况，设置多种实车常见故障。具体内容详见故障模拟设置装置说明。
6、汽车油漆高温烤漆处理；转动部件外加装防护装置；加装交流电源漏电保护装置。
7、底架部分采用实验桌，台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等，表面采用烤漆工艺，带自锁脚轮。
8、装OBD诊断座，可测试系统故障码及数据流等参数。
四、发动机点火实验台技术参数
1、外形尺寸：（约）：1240×600×1700mm(长×宽×高)
2、外接电源：AC 220V±10% 50Hz
3、工作电压：12V直流电压；
4、燃油压力表：0～10kg/psi
5、工作温度：-50℃～50℃；
6、钢管：40*40*3mm
7、机柜：1.5mm冷板冲压成形，
8、移动脚轮：100*60mm
