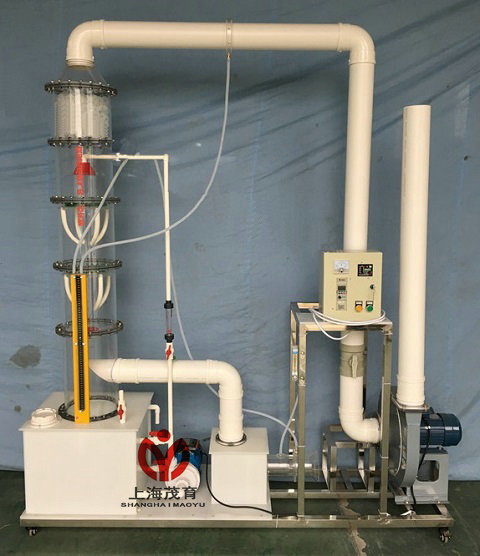

MYH-325B数据采集旋流板塔气体吸收实验装置

数据采集旋流板塔气体吸收实验装置-原理、用途及特点:
旋流板塔气体净化器的主体结构为旋流板,为喷射型塔板,是新型气液传质装置。其工作原理:气流通过叶片时产生旋转运动,吸收液喷射在塔板中间的盲板上,并溅向周围叶片而形成薄液层,被旋转向上的气流形成剧烈搅动而成为细小液滴。由于气通塔板叶片时旋转而产生的离心力将液滴甩向塔壁,液体因重力作用集流至溢流口,通过溢流装置流到下一块旋流板的盲板区。连续对有害气体进行多级吸收反应,能圆满完成中和吸收机理。设计人员可根据“废气”的种类.性质.浓度决定级数,选用不同的吸收液。
二、主要参数:
1、环境温度:5℃~40℃
2、设备处理能力100-200m3/h,
3、液气比0.8~2L/min
4、碱液对酸性气体吸收效率90%以上。
5、吸收塔直径Ø250mm高:1500mm、
6、装置外形尺寸:长2200mm宽500mm高1900mm、
7、工作电源:AC220V±10%、50Hz,单相三线制,功率1500W;安全保护:具有接地保护、漏电保护、过流保护;
8、电源线路及控制线的安装:须使用环保阻燃电气配线槽,规范整理符合国家标准,具有绝缘等特点,布线整齐,安装可靠,便于查找、维修和调换线路;
三、数据采集旋流板塔气体吸收实验装置-主要配置:
1、在线进、出气体浓度检测系统各1套(瑞士进口SO2传感器)2只:4-20MA输出、测量范围0-2000PPM,分辨率1PPM、测量范围0-2000PPM,分辨率1PPM;
2、在线风压、风量及风速检测系统1套:压力传感器1套:316L不锈钢壳体,远传显示,量程0-10Kpa、输出4-20MA;风量、风速测量精度:±1%;
3、风管内在线温度、湿度检测系统1套:远传显示、温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA(4线制)、供电9-36VDC;
4、采用10.4寸彩色液晶触摸屏、微型打印机1套:热敏打印、打印速度50mm/s(MAX)、分辨率8点/mm和384点/行、有效打印宽带48mm;
5、计算机通讯接口、实时记录历史数据和实时曲线、数据处理软件:
6、旋流板气体吸收塔1套:透明有机玻璃材质、厚度8mm,含包括附件:聚炳烯填料、除雾器、
7、人工监测进出口2组、测压环2组,透明测压软管1批;
8 、SO2气体与钢瓶1套(10升)、气体流量计1个、不锈钢双表头气体减压阀1只、
9、.贮液箱1只:白色PP板、厚度10mm,含加药口1套;
10、耐酸耐碱水泵1台、流量:1 m3/h、扬程:15(m)功率750W;含液体喷淋分配装置1套;
11、流量测量与调节:液体流量计1只、(LZS-25、量程:160~1600L/ h)、
12、气尘静态混合器1套:采用箱式静态混合器;
13、离心通风机1台:(电压:220V、功率1.1Kw、转速2900r/min)、、
14、变频器1套:控制风机转矩调节风量大小;
15、电源控制系统:双面亚光密纹喷塑电控箱1只、漏电保护器、带灯自锁按钮开关、
16、 Ø 110连接管路及控制球阀
17、不锈钢框架实验台(38mm×38mm不锈钢方管、配脚轮均为万向轮带禁锢脚)等组成。

友情提示:
1、设备验收:各采购单位收货时请检查数据采集旋流板塔气体吸收实验装置的货品外观,核实数据采集旋流板塔气体吸收实验装置的数量及配件,拒收处于受损状态的设备;
2、设备质保:茂育将为各采购单位提供数据采集旋流板塔气体吸收实验装置产品说明书和质保期,在质保范围内提供对设备的免费维修,超出条件承诺时提供对设备的有偿维修;
3、设备退换货:各采购单位单方面原因导致的数据采集旋流板塔气体吸收实验装置选型错误或设备购买数量错误,造成设备的退换货要求,将不被接受;
4、设备货期:对数据采集旋流板塔气体吸收实验装置的发货期为参考值,如您需要了解设备的精确货期,请与茂育的销售人员联系;
5、咨询电话:如各采购单位对数据采集旋流板塔气体吸收实验装置有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关设备的技术咨询;
