液压与气动技术实验室项目

液压与气动技术实验室设备-可完成《液压与气动传动》课程实验场所，通过液压传动实验能帮助学员加深理解和巩固课程中所学的基本概念和理论，掌握基本常用液压、气动元件的特性，熟悉传动基本回路和基本传动系统的组成和工作原理，培养学员观察能力和分析能力，以及掌握所学知识解决实际问题的能力。





二、液压与气动技术实验室-配置要求：

序号	设备名称	所开实验目的	数量

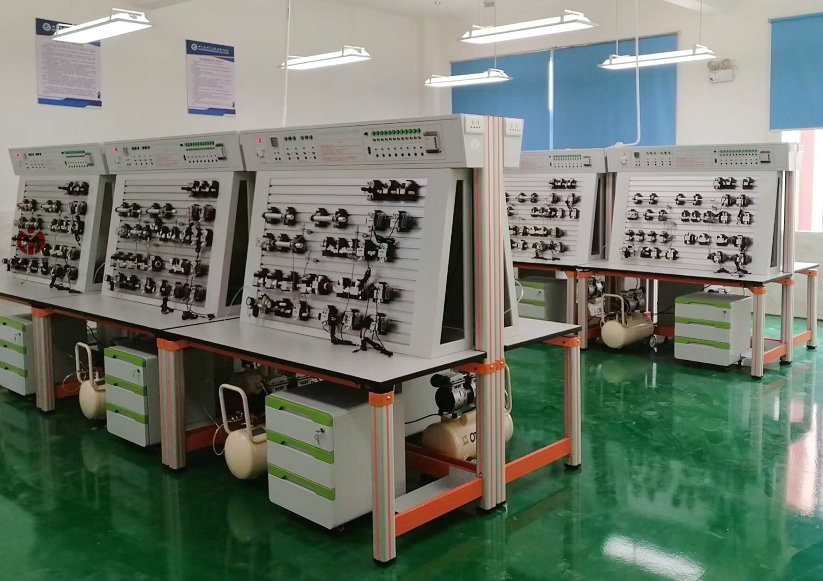

1	MYYA-12A气动PLC控制实验台	一、气动与液压实训室设备是适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》《气动控制技术》《 PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计，可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能，控制原理及编程技巧等。 二、实验目的： 1、单作用气缸的换向回路 2、双作用气缸的换向回路 3、单作用气缸速度控制回路 4、双作用气缸单向调速回路 5、双作用气缸双向调速回路 6、速度换接回路 7、缓冲回路 8、二次压力控制回路   9、高低压转换回路 10、计数回路 11、延时回路 12、过载保护回路 13、互锁回路 14、单缸单往复控制回路 15、单缸连续往复动作回路 16、直线缸顺序动作回路 17、多缸顺序动作回路 18、双缸、同步动作回路 19、多缸联动回路 20、卸荷回路 21、或门型梭阀的应用回路 22、快速排气阀应用回路 23、PLC的指令编程，梯形图编程的学习及应用 24、PLC编程软件的学习和使用 25、PLC与计算机的通讯，在线调试、监控 26、PLC控制的液压基本回路（优化控制）	10台

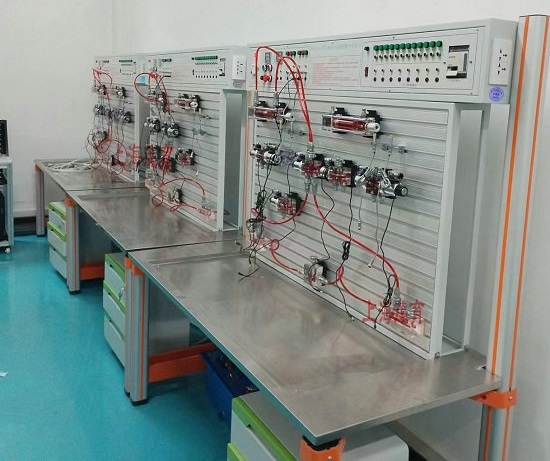

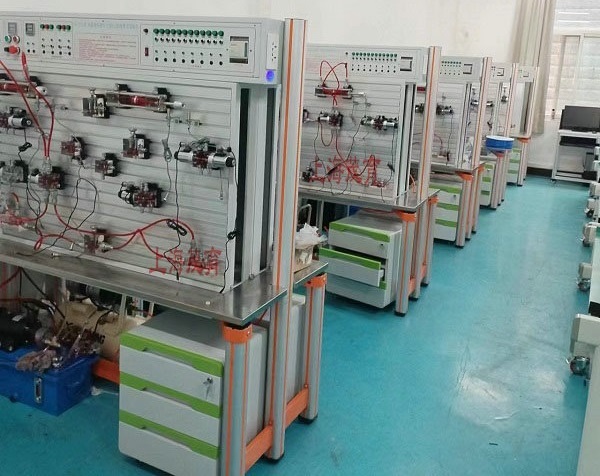

2	MYYA-12B透明液压PLC控制教学实验台	一、实验台是根据高校机电一体化对气、电、液控制的教学大纲要求，综合了液压PLC控制实验台的优点，采用了开放型综合实验台结构，实验时，可以让学生直观、感性地对比、了解电、液各自具有的特点、特色、及优缺点等。液压实验元件均为透明有机材料制成，透明直观。便于了解掌握几十种常用液压元件的结构、性能及用途。掌握几十种基本实验回路的工作过程及原理。通过与PLC比较，，可以加深对PLC可编程序控制器的了解及掌握。 二、实验目的： ⑴调压控制回路 1.溢流阀压力调定回路；               2.溢流阀限制低压回路； ⑵卸荷回路 3．三位四通换向阀的卸荷回路     4.二位二通阀卸荷回路           5.溢流阀卸荷回路 ⑶稳压回路 6.液控单向阀保压回路 ⑷卸压回路 7.节流阀卸压回路                         8.三位四通卸压回路      9.顺序阀的泄压回路 ⑸调速回路 10.进油节流调速回路,                11.回油节流调速回路 12.旁路节流调速回路,                13.调速阀控制调速回路 14.差动连接增速回路                 15.用电磁阀和调速阀的减速回路 16.二位三通控制的差动回路       17.二次进给工作回路              18.差动工作换接回路               ⑹同步回路 19.节流调速阀控制的同步回路   20.双缸同步回路                ⑺换向回路 21.换向阀控制换向回路              22.液动换向阀控制换向回路 23.行程开关控制的顺序回路      24.压力继电器控制的顺序回路 25.三位四通手动换向回路   ⑻锁紧回路 26.换向阀锁紧回路                     27.液控单向阀锁紧回路	10台
3	电脑	i5-12500 内存：8G固态硬盘：512G N(W11H,260W,3+3)	20台
