华中科技大学空气/水/地源热泵实验装置项目

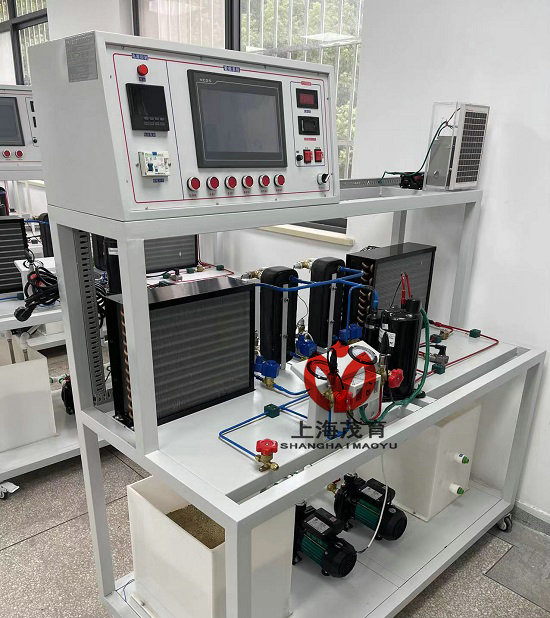

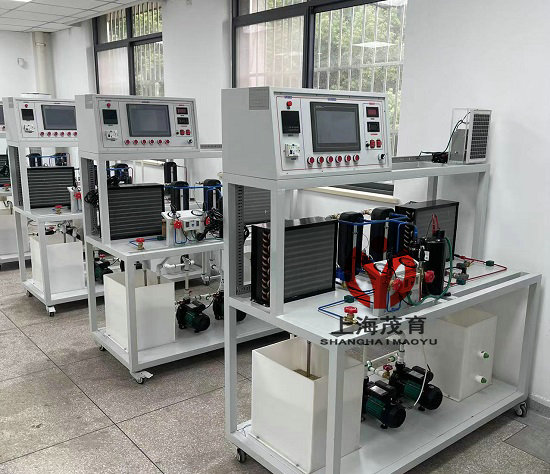

感谢关注茂育生产的热能与动力工程实验室设备，有我上海茂育公司装备华中科技大学MYCN-33B空气/水/地源热泵实验装置项目已交付使用，感谢领导及老师们的支持并表示感谢！
热能与动力工程专业实验室由热工基础实验室、制冷空调专业实验室、热能工程专业实验室和热能动力工程专业实习基地组成，主要承担《传热学》、《工程热力学》、《工程流体力学》、《热工仪表与自动调节》、《热质交换原理与设备》、《泵与风机》等专业基础课程的教学任务。



一、系统功能特点：
1、空气源热泵系统：
是基于制冷热泵压缩机高效工作过程中，利用制冷系统中换热器的热泵原理与介质之间的热交换来完成，利用水的导热性来实现热泵过程。
2、水源热泵系统：
  水源热泵系统利用的地下水资源对热泵机散热冷却。实现与大地之间的热交换，系统是一个密闭的闭路循环系统，他是一项可持续发展的建筑节能新技术。
3、地源热泵系统：
地源热泵系统是通过导热介质溶液在埋入地下的循环系统中流动，实现与大地之间的热交换，系统是一个密闭的闭路循环系统，他是一项可持续发展的建筑节能新技术
4、制冷热泵：
是利用工业化学机与械运动，通过制冷系统的能量转换，达到制冷或者制热的过程。实现与物质或者空气之间的热交换。
5、土-气型地源热泵机组室内换热系统, 该种室内换热系统的制冷和供热都是通过对室内空气的降温或升温实现的。机组除了有与室外换热系统相连的水管、阀门等水系统外，还有为了将循环风送到每个空调房间。
二、系统组成：
设备整体与实际地源热泵中央空调系统结构相同，采用开放式钢框架结构，各部件布局合理操作方便。控制系统由电控柜、可编程控制器、压力采集模块、温度采集模块、数据采集点、PLC编程软件、中央空调组态监控软件组成。
1、地源热泵制机组
由1P压缩机、冷凝器、、热力膨胀阀、视液镜、干燥过滤器等组成。管路中视液镜可观察制冷剂状态等设备组成。为整机系统提供冷源
 2、室外热交换器：
放地耦管换热方式，盘管与室内循环水换热系统形成闭式系统。利用地下水中热量的闭路循环系统，它通过循环液体在封闭地下埋管中的流动，实现系统与大地之间的换热。
4、主机系统
整个中央空调采用PLC作为主控机，由计算机通过通信线与PLC进行通信，从而控制整个空调的运行，也可通过网络实现远程控制。空调的运行参数由传感器及变送器进行采集，并通过A/D模块转换后送入PLC中，再由PLC送到计算机中进行实时显示监控。
5、制冷剂流量计：4-20MA，脉冲式
三、实训项目要求
1、空气热泵机组的原理与结构组成
2、地源热泵机组的原理与结构组成
3、水源热泵机组的原理与结构组成
4、热泵机组的原理与结构组成
5、掌握地源热泵机组抛放地耦管换热方式构成
6、可测量输入电功、输出热量以及二者之间的转换效率
7、可绘制该实验装置在不同蒸发和冷凝温度下基于制冷剂的性能曲线
8、可在压焓图上绘制实际的蒸发压缩循环曲线并与理想循环进行比较
9、可验证整个循环系统中的能量平衡
10、评估压缩机的压比对压缩效率的影响
11、评估蒸发器和冷凝器之间的总传热系数
12、当定量静态水源和不定量流动水源分别作为低温热源时，分析其对热泵效率的影响
13、分析土壤/沙子/水等各种填充物内部成分构成对热泵效率的影响
14、分析土壤/沙子等含水量对热泵效率的影响
