陕西子长县职业教育中心空调.冰箱实训台项目

（MYN-508B现代制冷与空调系统实训装置）

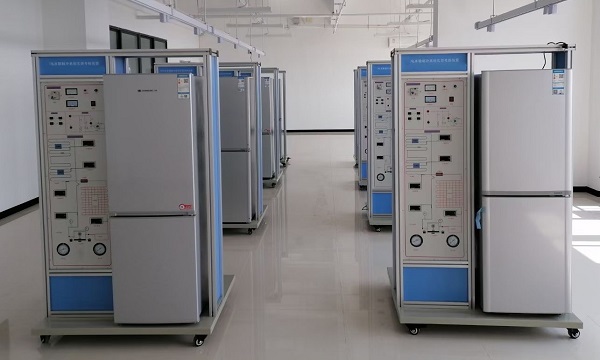

（MYN-508G电冰箱制冷系统实验设备）

MYN-508B现代制冷与空调系统实训考核装置
项目实训内容：
1、制冷工专用工具的使用
2、气焊焊枪的使用与焊接能力
3、空调制冷系统管路的组装能力
4、空调制冷系统的保压、检漏与制冷剂加充能力
5、空调控制电路的电气连接与调试能力
6、空调控制电路电气故障考核、故障分析与故障排除能力
7、电冰箱制冷系统管路的组装能力
8、电冰箱制冷系统的保压、检漏与制冷剂加充能力
9、东芝 GR-204E 直冷电子式电冰箱控制电路的电气连接与调试能力
10、东芝 GR-204E 直冷电子式控制电路电气故障考核、故障分析与故障排除能力
11、BCD-173GH 智能温控电冰箱控制电路的电气连接与调试能力
12、BCD-173GH 智能温控电冰箱控制电路电气故障考核、故障分析与故障排除能力
13、电冰箱制冷系统的故障判断与维修能力
14、学生的团队协调组织能力
15、电气识图和电气设计能力
二、故障考核部分：控制电路实训故障包括：
空调电气控制电路部分设置故障：
1、稳压管IC损坏
故障现象：空调遥控开机无反应，无法工作，电源电路稳压管 7812 无+12V 电压输出。
2、稳压管 IC7805 损坏
故障现象：空调遥控开机无反应，无法工作，电源电路稳压管 7805 无+5V 电压输出。
3、室内温度传感器断路 故障现象：空调遥控开机有反应，室内机工作正常，室外机不工作。温度检测电路故障。
4、压缩机主继电器 RLY1 触点断路 故障现象：室内机工作正常，室外风机工作正常，但压缩机不工作。RLY1 继电器故障。
5、室外风机继电器 RLY3 触点断路
故障现象：室内机工作正常，室外风机不工作，压缩机工作正常。RLY3 继电器故障
6、四通阀继电器 RLY4 触点断路 故障现象：制冷模式工作正常，无法进行制热。RLY4 继电器故障。
7.室内风机高速档继电器 RLY7 触点断路 故障现象：制冷、制热均工作正常，但室内风机高速档无法工作。RLY7 继电器故障。
8、集成 IC3 第 13 脚无输出 故障现象：制冷、制热均工作正常，但室内风机中速档无法工作。室内风机驱动电路故障。
八、204E 电冰箱控制电路部分设置故障：
1、蒸发传感器断路：故障现象：压缩机无法工作，其它工作正常
2、除霜传感器断路 故障现象：压缩机工作正常，将切换开关打至电位器，调节除霜传感器模拟调节至除霜位置 仍无法进行除霜。
3、二极管 D801 断路：故障现象：压缩机无法工作，其它工作正常
4、三极管 Q811 坏 故障现象：压缩机无法工作，其它工作正常
5、三极管 Q812 坏 故障现象：压缩机工作正常，将切换开关打至电位器，调节除霜传感器模拟调节至除霜位置无法进行除霜。
6、电阻 R812 坏 故障现象：制冷压缩机和除霜都无法工作
7、继电器 RY01 坏 故障现象：压缩机工作正常，流槽加热管和除霜加热管都不工作
8、继电器 RY02 坏 故障现象：流槽加热管和除霜加热管都工作正常，但压缩机不工作。
九、智能电冰箱控制电路部分设置故障
1．整流+12V 无输出 故障现象：整机无法工作，显示屏无显示。
2．IN  7805 稳压管坏、+5V 无输出 故障现象：整机无法工作，显示屏无显示。
3．冷藏室传感器断路 故障现象：压缩机无法工作，显示屏上冷藏室温度显示 E1
4．冷冻室传感器断路 故障现象：冷藏室温度达到除霜温度时除霜加热器不工作。
5．三极管 BG1 坏 故障现象：压缩机无法工作，显示屏上冷冻室温度显示
6．三极管 BG2 坏 故障现象：压缩机无法工作
7．继电器 HY 触点不良 故障现象：冷藏室温度达到除霜温度时除霜加热器不工作。
8．继电器 YK 触点不良，故障现象：压缩机无法工作
