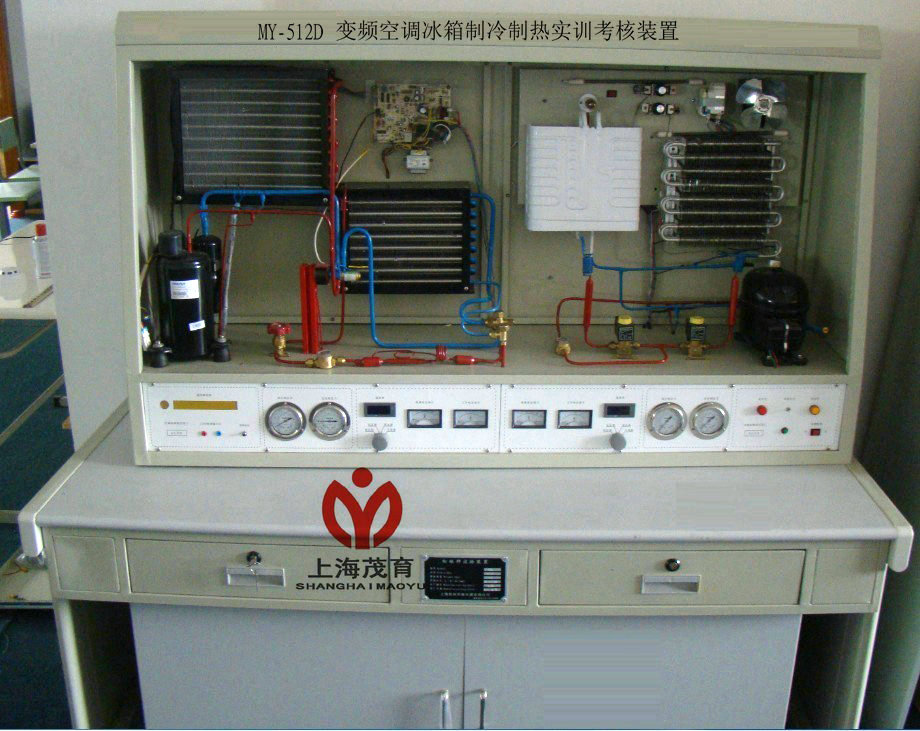

变频空调冰箱制冷制热实训考核装置,变频空调冰箱制冷制热实训台

变频空调冰箱制冷制热实训考核装置,变频空调冰箱制冷制热实训台,变频空调冰箱制冷制热实训考核设备是根据职业教育课程改革和教材建设规划要求研发的产品。适合高职院校，职业学校的制冷技术、家用制冷设备原理与维修，冷库与冷藏技术、制冷设备维修工等教学实训装置。培养掌握空调与制冷技术相关专业理论知识和专业实践技能，从事空调、制冷设备、安装、调试、维护、维修、技术管理等方面的技能应用型人才。也适合技工学校，职业培训学校，职教中心、制冷类专业《制冷设备维修工（初、中、高级）》、《家用制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《小型制冷与空调装置》等课程。

一、装置特点：

1、系统集模拟空调、模拟冰箱与一体，采用真实的制冷机组，满足实际的教学要求。
2、该装置配置了2套系统，空调系统和冰箱系统，同时可满足对冰箱空调的实训操作考核的要求。
3、整体实训装置集空调、冰箱的制冷系统、电气控制系统、故障模拟系统于一体，系统真实完整，结构清晰、紧凑，与实际空调、冰箱制冷系统、电气系统一致。
4、实训装置直观展示了热泵型分体空调的系统结构、工作原理、可清晰的看到制冷循环系统结构和主要部件的实物，系统还配有交流电压表、交流电流表、温度表、真空压力表等。管路中还设有视液镜可观察制冷剂状态，高压管路为红色部分，低压管路为蓝色部分。
5、可模拟故障设置，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故等。
二 、技术参数：

1、输入电源：AC220V±10﹪ 50HZ
2、装置容量〈1.2KVA
3、外形尺寸：1500MM*750MM*1700MM
4、制冷剂类型：空调 R22、冰箱R600a
5、安全保护：具有漏电压、漏电流保护装置，符合国家安全标准。
三、装置的基本组成：主要由电源控制屏、实训桌、故障箱、测试箱等组成。
（一）MY-01电源、仪表控制屏：
控制屏为铁质双层亚光喷塑结构，铝质面板，为实训提供交流电源、各种测试仪表及实训器件等，具体功能如下：
1、交流电源控制单元：单相三线制220V交流电源供电，交流电压表2只，测量范围0～250V，用于监测电网电压，交流电流表2只，测量范围分别为0～5A，0～10A，用于观测系统启动电流及监测系统正常工作电流，漏电保护器控制屏总电源，控制屏的供电由钥匙开关控制。
2、制冷系统压力检测单元：提供4只真空压力表，测量范围分别为-0.1～0.9MPa、-0.1～1.5Mpa、-0.1～3.5Mpa，用于测量空调、冰箱系统的高、低压侧压力
3、温度检测单元：提供三位半数字温度表2只，用波段开关切换，显示不同点的温度变化情况
4、电流型漏电保护装置1套：对地漏电电流超过一定值，即跳闸切断电源；设有热保护器件，对压缩机进行过热、过载保护
（二）MY-02实训桌：
实训桌为铁质双层亚光喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造形美观大方；设有两个大抽屉，桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮，便于移动和固定，有利于实训室的布局。
（三）实训箱：
1、故障箱：提供模拟空调与模拟冰箱故障箱各1个，提供常见的故障设置点，用来模拟系统的故障；设置类型有：电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等。
（四）实训系统详细配置表：

序号	设备名称	数量
1	变频制冷压缩机	1台
2	1/9匹电冰箱制冷压缩机	1套
3	热泵分体式模拟空调制冷系统机组	1套
4	变频空调控制电路系统（室内控制电路板、室外控制电路板、功率驱动器、遥控器等）	1套
5	钢丝式冷凝器（1档）	1套
6	直冷式模拟电冰箱制冷系统	1套
7	间冷式模拟电冰箱制冷系统	1套
8	直冷式电冰箱制冷系统	1套
9	间冷式电冰箱制冷系统	1套
10	总电源开关（漏电断路器）	1只
11	系统电压表（0~250V）、电流表（0~10A）	2套
12	真空压力表	4只

四、实训项目：

初级技工基本技能实训
1、制冷系统专用工具的基本操作
2、制冷系统管件焊接
3、制冷系统的检漏
4、制冷系统的抽真空与充注制冷剂
中级技能实训（设计、安装、调试及检修）
5、变频空调系统调试
6、直冷式电冰箱系统调试
7、间冷式电冰箱系统调试
8、冰箱制冷系统故障
9、变频空调制冷系统故障
10、电冰箱检测与故障分析
11、变频空调检测与故障分析
