电机的简介及用途

1.概述
        电动机是把电能转换成机械能的设备。在机械、冶金、石油、煤炭、化学、航空、交通、农业以及其他各种工业中，电动机被广泛地应用着。随着工业自动化程度不断提高，需要采用各种各样的控制电机作为自动化系统的元件，人造卫星的自动控制系统中，电机也是不可缺少的。此外在国防、文教、医疗及日常生活中(现代化的家电工业中)电动机也愈来愈广泛地应用起来。电动机已实施出口产品质量许可制度，未取得出口质量许可证的产品不准出口。
2.结构及各部分的作用
        一般电动机主要由两部分组成：固定部分称为定子，旋转部分称为转子。另外还有端盖、风扇、罩壳、机座、接线盒等。定子的作用是用来产生磁场和作电动机的机械支撑。电动机的定子由定子铁心、定子绕组和机座三部分组成。定子绕组镶嵌在定子铁心中，通过电流时产生感应电动势，实现电能量转换。机座的作用主要是固定和支撑定子铁心。电动机运行时，因内部损耗而发生的热量通过铁心传给机座，再由机座表面散发到周围空气中。为了增加散热面积，一般电动机在机座外表面设计为散热片状。电动机的转子由转子铁心、转子绕组和转轴组成。转子铁心也是作为电动机磁路的一部分。转子绕组的作用是感应电动势，通过电流而产生电磁转矩。转轴是支撑转子的重量，传递转矩，输出机械功率的主要部件。
3.原理
        电动机的工作原理是建立在电磁感应定律、全电流定律、电路定律和电磁力定律等基础上的。当磁极沿顺时针方向旋转，磁极的磁力线切割转子导条，导条中就感应出电动势。电动势的方向由右手定则来确定。因为运动是相对的，假如磁极不动，转子导条沿逆时针方向旋转，则导条中同样也能感应出电动势来。在电动势的作用下，闭合的导条中就产生电流。该电流与旋转磁极的磁场相互作用，而使转子导条受到电磁力F，电磁力的方向可用左手定则确定。由电磁力进而产生电磁转矩，转子就转动起来。
4.分类
        按其功能可分为驱动电动机和控制电动机；按电能种类分为直流电动机和交流电动机；从电动机的转速与电网电源频率之间的关系来分类可分为同步电动机与异步电动机；按电源相数来分类可分为单相电动机和三相电动机；按防护型式可分为开启式、防护式、封闭式、隔爆式、防水式、潜水式；按安装结构型式可分为卧式、立式、带底脚、带凸缘等；按绝缘等级可分为E级、B级、F级、H级等。
5.检验标准
        电动机的检验标准在国际上广泛采用的是国际电工委员会(IEC)的现行有效标准。我国电动机生产的国内标准主要是国家标准和行业标准。常用的标准有：GB755《旋转电机基本技术要求》；GB10068《旋转电机振动测定方法及限值》；GB10069《旋转电机噪声测定方法及限值》；GB1032《三相异步电动机试验方法》；GB1029《三相同步电机试验方法》；GB5171《小功率电动机通用技术要求》；JB1136《微型单相交流串激电动机和试验方法》；ZBK22007-88《Y系列三相异步电动机技术条件》等。
        我公司生产的电机实训设备系列产品， 综合了目前我国各类高校所开设的 “电机学”、“电机与拖动”、“控制微电机”、“继电接触控制”、“工厂电气控制”、“可编程控制器技术”、“电力电子技术”、“半导体变流技术”、“电机控制”(直流电机调速、交流电机调速及变频调速)、“电力拖动自动控制系统”及“控制理论”等课程实验大纲的要求，吸收国内、外同类产品的优点，充分考虑了实验室的现状和发展趋势，精心研制而成。在同类产品中结构合理、功能完善、可靠性好、性价比高。

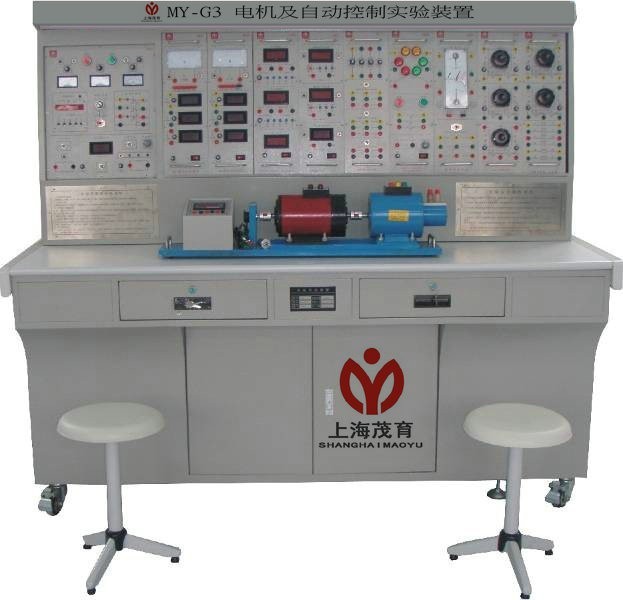

一、电机及电气技术实验装置-概述
本装置是我公司根据当前实验教学改革的发展，集众多国内外厂家的优点，精心研制、改进而成的新一代实验设备。依据高等院校《电机学》，《电机与拖动》实验大纲要求进行设计。涵盖了“电机学” 、 “电机与变压器” 、“电机与拖动”等专业课程所开设的实验项目。
二、实验装置特点
1、综合性强: 本装置挂件配齐时可完成目前国内各类院校电机及电气控制学科课程的全部实验项目。
2、适应性强: 能满足各类学校相应课程的实验教学，实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置采用组件式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。
3、整套性强:从仪器仪表、专用电源、电机及其它实验部件到实验连接专用导线等均配套齐全，配套部件的性能、规格等均密切结合实验的需要进行配置。
4、直观性强：各实验挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确，操作、维护方便。
5、科学性强：装置占地面积少，节约实验用房，减少基建投资；配套的小电机均经特殊设计，可模拟中小型电机的特性和参数；小电机耗电省，节约能源；实验噪声小，整齐美观，改善实验环境；电气控制实验，内容丰富，设计合理，除了加深理论知识外，还为学生走向社会打下良好的基础；
6、开放性强： 控制屏供电隔离（浮地设计），并设有电压型漏电保护装置和电流型漏电保护装置，确保操作者的安全；各电源输出均有监示及短路保护等功能，使用方便。整套装置经过精心设计，加上可靠的元器件质量及可靠工艺作为保障，产品性能优良，所有这些均为开放性实验创造了条件，有利于提高学生分析问题和解决问题的能力。
三、技术参数
1、输入电源：三相四线(或三相五线) ～415V±10% 50Hz ，容量>1.5kVA。
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、外形尺寸：长1600mm，宽750mm，高1600mm。
4、安全性:配置电流型漏电保护、三相隔离变压器的浮地保护等安全措施，确保实验人员装备的安全。
四、装置可完成的实验功能
（一）直流电机实验功能
1. 直流电机认识实验、起动与调速实验
2. 直流并励电动机：工作特性、机械特性、调速特性
3. 直流复励发电机运行特性（ 他励发电机实验，并励发电机，复励发电机实验）
4. 直流并励电动机转动惯量的测定
（二）变压器实验功能
1. 单相变压器：空载试验、短路试验、负载试验
2. 三相变压器：空载试验、短路试验、负载试验
3. 三相变压器的联接组和不对称短路
4. 三相三绕组变压器
5. 单相变压器的并联运行实验
（三）异步电机实验功能
1. 三相异步电动机参数测定
2. 三相异步电动机的工作特性：空载试验、负载试验、堵转试验
3. 三相异步电动机起动与调速：直接起动、Y-Δ起动、转子串电阻起动、 转子串电阻调速
（四）电动机机械特性的测定
1. 直流他励电动机四象限机械特性：电动及回馈制动机械特性；电动及反接制动机械特性；能耗制动机械特性；
2. 三相异步电机在各种运行状态下的机械特性（电动运行状态；反接制动状态，能耗制动状态）
3. 三相异步电动机的M～S曲线测定
（五）同步电机实验的功能
1. 三相同步发电机的运行特性
2. 三相同步发电机的并联运行
3. 三相同步电动机
4. 三相同步电机参数的测定
（六）继电接触控制与电力拖动（电气控制）实训
1.三相异步电动机点动和自锁的控制线路
2.三相异步电动机正反转的控制线路
3.顺序控制线路
4.三相鼠笼异步电动机降压起动的控制线路
5.三相线绕式异步电动机起动的控制线路
6.三相异步电动机能耗制动的控制线路
7.三相异步电动机单向启动及反接制动的控制线路
