维修电工基础实验

二、技术性能

1.输入电压：三相四线制380V±10% 50Hz
2.工作环境：环境温度范围为-5～＋40℃
3.装置容量：＜1KVA
4.安全保护：漏电动作电流≤30mA 过流保护、熔断器保护
5.外形尺寸：1650mm×660mm×1740mm
三、实训装置的基本配置及功能：

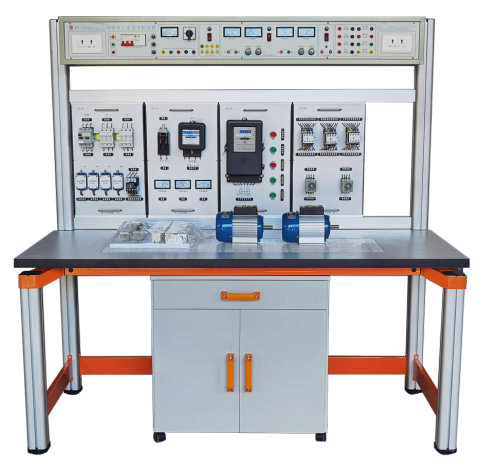

        MYN-306 高级维修电工实训考核装置由实训桌、实训挂箱、实训器材等组成。
3.1 实训桌
3.1.1 实训桌主体结构为铝合金；
3.1.2 存储柜：放置工具及实验模块，350mm×700mm×700mm; 数量：2个
3.1.3：桌面为防火、防水、耐磨高密度板，造型美观大方，坚固耐用，前部厚度为50mm。
3.1.4：功能模块主体结构采用铝合金，可脱离实验台单独作为一个实验仪器使用，实验挂箱主体结构为铝合金（避免采用铁结构，笨重不方便学生操作），结构及大小尺寸统一。
3.1.5：防尘装置及标题架：标题架1230mm×140mm×80mm；1套。实验台在使用时，防尘装置可卷到标题架内，实验台未在使用时，防尘装置可把实验模块全部保护，在装置的下方是一条长1.米多的磁条
3.1.6：电脑：联想扬天A4600K T2900D M7150
3.2 功能模块（每个功能模块可脱离实验台单独作为一个实验仪器使用）
3.2.1：三相电源实验仪器：外部以采用3mm铝合金长方体为主体结构，大小为300mm×160mm×165mm。三相380V输出、直流220V输出。三相380V输出、直流220V输出。设有外壳接地保护、缺相指示、急停保护、多次熔断丝保护、漏电保护等可脱离实验台单独作为一个实验仪器使用。独立编号为T01
3.2.2：混合电压输出实验仪器：外部以采用3mm铝合金长方体为主体结构，大小为300mm×160mm×165mm。每个输出接口有3mm和6mm的两种，24V直流稳压可调输出，指针电表指示，设有正负极提示LED，防止电源极性接反；0～240V交流输出，又可作双9V、双12V、双18V输出，。可脱离实验台单独作为一个实验仪器使用独立编号T08。
3.2.3：恒流源：外部以采用3mm铝合金长方体为主体结构，大小为300mm×160mm×165mm。每个输出接口有3mm和6mm的两种，0-20mA-500mA。分5档，数显电表显示。含单次脉冲，开关电源正负12V正负5V，后背为六孔220V插座。可脱离实验台单独作为一个实验仪器使用独立编号T29。
3.2.4：信号发生器：外部以采用3mm铝合金长方体为主体结构，大小为300mm×160mm×165mm。每个输出接口有3mm和6mm的两种，1、波形有正弦波、方波、三角波；2、衰减级度0—20db—（40db）；3、设有频率计一只，六位数显，测量范围可达0-8M，支持外测。可脱离实验台单独作为一个实验仪器使用独立编号T11。
3.3：实验模块：
3.3.1: 触摸屏实验模块：外部以采用3mm铝合金长方体为主体结构，大小为300mm×300mm×110mm。该触摸屏是一套以嵌入式低功耗CPU为核心（ARM CPU，主频400MHz）的高性能嵌入式一体化触摸屏。该产品设计采用了7英寸高亮度TFT液晶显示屏（分辨率800×480），四线电阻式触摸屏（分辨率1024×1024）。3.3.2：变频器实验模块：外部以采用3mm铝合金长方体为主体结构，大小为300mm×300mm×110mm。采用三菱FR-D720S0-0.4K，输入输出接口引至面板，电源独立开关控制。
3.3.3：PLC主机实验模块：外部以采用3mm铝合金长方体为主体结构，大小为300mm×300mm×110mm。采用FX1N-40MR，输入输出接口引至面板，电源独立开关控制。
3.3.4：通讯模块：采用三菱通讯模块，与变频器通讯使用
3.3.5：指令编程模块：外部以采用3mm铝合金长方体为主体结构，大小为150mm×300mm×110mm。 有5个大指示灯的红色黄色绿色白色各不少于3个，按钮不少于8个开关不8个输入输出借口全部引至面板，接口采用四种不同颜色。
3.3.6：四节传送带的控制：外部以采用3mm铝合金长方体为主体结构，大小为150mm×300mm×100mm，面板颜色为彩色，至少3种颜色以上，接口插座采用四种不同颜色。
3.3.7：电动机的自动控制：外部以采用3mm铝合金长方体为主体结构，大小为150mm×300mm×100mm，面板颜色为彩色，至少3种颜色以上，接口插座采用四种不同颜色。
3.3.8：五相步进电机控制：外部以采用3mm铝合金长方体为主体结构，大小为150mm×300mm×100mm，，面板颜色为彩色，至少3种颜色以上，接口插座采用四种不同颜色。
3.3.9：多层电梯的控制：外部以采用3mm铝合金长方体为主体结构，大小为150mm×300mm×100mm，面面板颜色为彩色，至少3种颜色以上，接口插座采用四种不同颜色。（输入输出接口不少于20个）
3.3.10：十字路口交通灯：外部以采用3mm铝合金长方体为主体结构，大小为150mm×300mm×100mm，，面板颜色为彩色，至少3种颜色以上，接口插座采用四种不同颜色。（输入输出接口不少于12个）
3.3.11：天塔之光的控制：外部以采用3mm铝合金长方体为主体结构，大小为150mm×300mm×100mm，面板颜色为彩色，至少3种颜色以上，接口插座采用四种不同颜色。（输入输出接口不少于14个）。
3.3.12：水塔自动供水：外部以采用3mm铝合金长方体为主体结构，大小为150mm×300mm×100mm，面板颜色为彩色，至少3种颜色以上，接口插座采用四种不同颜色。
3.3.13：液体混合控制：外部以采用3mm铝合金长方体为主体结构，大小为150mm×300mm×100mm，面板颜色为彩色，至少3种颜色以上，接口插座采用四种不同颜色。
3.3.14：机械手控制：外部以采用3mm铝合金长方体为主体结构，大小为150mm×300mm×100mm，面板颜色为彩色，至少3种颜色以上，接口插座采用四种不同颜色。
3.3.15：装配流水线：外部以采用3mm铝合金长方体为主体结构，大小为150mm×300mm×100mm，，面板颜色为彩色，至少3种颜色以上，接口插座采用四种不同颜色。
3.3.16：轧钢机控制：外部以采用3mm铝合金长方体为主体结构，大小为150mm×300mm×100mm，面板颜色为彩色，至少3种颜色以上，接口插座采用四种不同颜色。
3.3.17：运料小车：外部以采用3mm铝合金长方体为主体结构，大小为150mm×300mm×100mm，面板颜色为彩色，至少3种颜色以上，接口插座采用四种不同颜色。（输入输出接口不少于19个）
3.3.18：LED数码显示：外部以采用3mm铝合金长方体为主体结构，大小为150mm×300mm×100mm，接口插座采用四种不同颜色。
3.3.19：网孔板：完成PLC控制电气所需实验项目的实验元器件等
3.3.20：电工实验挂箱5个：外部以采用3mm铝合金长方体为主体结构，完成电工的基本实验项目
3.3.21：模拟电子挂箱：外部以采用3mm铝合金长方体为主体结构，完成模拟电子的基本实验项目
3.3.22：数字电路挂箱：外部以采用3mm铝合金长方体为主体结构，4组8421共阴、共阴共阳数码管各1组,16P活动插座3各，14P活动插座3个、二极管及三极管特性单元实验电路；555电路，万能扩展部分等，以及实验所需的芯片及器件
3.4：实训工具：示波器 ADS1062C 1台
电工工具组合套装 品牌：开拓 件数：21-30件 型号：091501 （选配）
四、实验项目
PLC基本实验
1) 基本指令的编程模块
2) 四节传送带模块
3) 电动机的自动控制模块
4) 步进电机的PLC控制模块
5) 四层电梯控制模块
6) 十字路口交通灯的PLC控制模块
7) 天塔之光的实验挂箱模块
8) 水塔自动供水的PLC控制模块
9) 液体混合装置的实验模块
10) 运料小车控制模拟模块
11) 装配流水线模块
12) 轧钢机控制模块
13) 数码显示控制实验
14) 机械手
变频器基本实验
1. 变频器的认识实验
2. 变频器的参数设定与操作
3. 变频器的面板控制
4. 变频器的电位器控制
5. 变频器的电压控制
6. 变频器的电流控制
7. 变频器的多段速度控制电动机
8. 变频器状态信号显示与采集
9. 三相异步电动机的开环调速实验
PLC控制电气实验
1. 基于PLC的点动控制
2. 基于PLC的自锁控制
3. 基于PLC的点动和自锁控制
4. 基于PLC的正反转控制
5. 基于PLC的延时正反转控制
6. 基于PLC的Y/△转换启动控制
7. 基于PLC的顺序控制
8. 基于PLC的单按钮启停控制
PLC、变频器实验
1) 基于PLC的变频器的正反转实验
2) 基于PLC的变频器的多段调速实验
3) 基于PLC通信的变频器正反转实验
4) 基于PLC通信的变频器调速实验
触摸屏控制实验
1) 触摸屏认知实验
2) 触摸屏和PLC通信实验
3) 触摸屏控制LED显示
4) 触摸屏控制电动机正反转及变频调速实验
5) 自由组态实验
［电工基础实验项目］
1) 基本电工仪表的使用与测量误差的计算
2) 基尔霍夫定律的验证
3) 电路元件伏安特性的测量
4) 叠加原理的验证
5) 电压源与电流源的等效变换
6) 戴维南定理
7) 双口网络测试
8) 受控源VCVS、VCCS、CCVS、CCCS的研究
9) 典型电信号的观察与测量
10) RC一阶电路的响应测试
11) R、L、C元件阻抗特性的测定
12) RC选频网络特性测试
13) 互感电路观测
14) 单相铁心变压器特性的测试
15) 三相交流电路电压、电流的测量
16) 三相电路功率的测量
17) 单相电度表的校验
18) 功率因数及相序的测量
19) 负阻抗变换器
20) 回转器
21) 电流表的扩程电压表的扩程
22) 电阻的串并联电路
23) 电流互感器
24) R、L、C串联谐振电路的研究
25) 二阶动态电路响应的研究
［电子基础实验项目］
模拟部分：
1) 常用电子仪器的使用
2) 二极管的简单测试
3) 晶体三极管输入输出特性实验
4) 单级放大电路
5) 两级放大电路
6) 负反馈放大电路
7) 射极跟随器
8) 差动放大电路
9) 场效应管放大器
10) RC正弦波振荡电路
11) LC振荡器及选频放大器
12) 集成运放的基本参数测试
13) 集成运放比例求和运算电路
14) 集成运放的积分、微分电路
15) 集成运放的电压比较器电路
16) 波形发生器
17) 有源滤波器
18) 集成功率放大器
19) 互补对称功率放大器
20) 集成稳压器
21) 串联稳压电路
22) 晶闸管可控整流电路
数电部分：
1) 晶体管开关特性、限幅器与钳位器
2) TTL集成逻辑门的逻辑功能与参数测试
3) TTL集成逻辑电路的连接和驱动
4) 组合逻辑电路的设计与测试
5) 编码器及其应用
6) 译码器及其应用
7) 数据选择器及其应用
8) RS触发器及其应用
9) JK触发器及其应用
10) D触发器及其应用
11) 计数器及其应用
12) 移位寄存器及其应用
13) 使用门电路产生脉冲信号
14) 单稳态触发器与施密特触发器
15) 555时基电路及其应用
16) A/D模数转换实验
17) D/A数/模转换器
18) 8线数据传输电路（综合应用）
19) 4位环形计数节拍发生器（综合应用）
20) 单次脉冲电路发生器（综合应用）
21) 秒脉冲信号发生器（综合应用）
22) 数字钟（综合应用）
23) 电子抢答器（综合应用）
24) 密码锁电子电路（综合应用）
25) 交通灯控制电路 （综合应用）
26) 彩灯显示电路（综合应用）
27) 救护车/消防车声响报警（综合应用）
