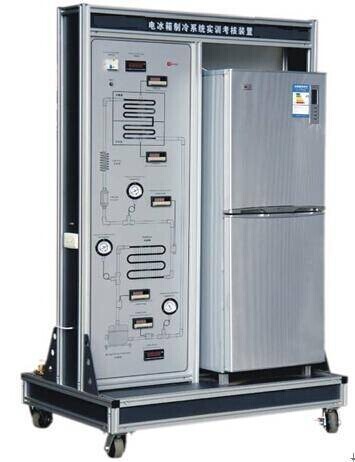

适合学校实训用的电冰箱制冷系统
电冰箱制冷系统属于蒸汽压缩式制冷系统，其典型结构由压缩机、冷凝器、干燥过滤器、毛细管、蒸发器及连接管道等主要部件组成。
（1）压缩机：来自蒸发器的低温低压制冷剂干饱和蒸气经压缩机绝热压缩后变成高温高压过热蒸气。
（2）冷凝器：从压缩机出来的高温高压过热蒸气进入冷凝器，在等压的条件下冷凝，向周围环境介质散热，成为高压过冷液。
（3）毛细管：高压过冷液经毛细管等焓节流后，变成低温低压的制冷剂蒸气，进入蒸发器蒸发。
（4）蒸发器：经毛细管节流后的低温低压制冷剂湿蒸气在蒸发器内于等压的条件下沸腾，吸收周围介质的热量，变为低温低压制冷剂干饱和蒸气。
一、电冰箱制冷系统实训考核装置特点:
1.实训装置采用真实的直冷式双门电冰箱系统，直观展示了直冷式双门电冰箱的系统结构、工作原理，可以清楚的看到制冷循环系统结构，并配有真空压力表、温度表等，便于教学演示讲解及学生对课本知识的理解掌握。
2.整套电冰箱系统真实完整,结构清晰、紧凑，与实际冰箱制冷系统、电气系统一致。同时可满足对直冷式电冰箱实训的要求。
3.系统采用真实的制冷机组，满足实训教学要求。
4.可模拟故障设置，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。有利于开展技能鉴定、考核工作。
二、电冰箱制冷系统实训考核装置技术参数：
1.输入电源：单相三线～220V±10% 50Hz
2.装置容量：＜0.4kVA
3.外形尺寸：1100mm×650mm×1700mm
4.制冷剂类型：R600a
5.安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
三、电冰箱制冷系统实训考核装置的基本装备
1.实训柜：采用铁质双层亚光密纹喷塑结构。
2.直冷式电冰箱1台。
3.交流电压表1只：测量范围0～250V,精度1.5级，用于监测电源电压。
4.交流电流表1只：测量范围0～1A,精度1.5级,用于观测系统启动电流及正常工作电流。
5.智能温度仪5只：采用PT100传感器，测量压缩机排气口温度、冷凝器出口温度、蒸发器进口温度、压缩机吸气口温度以及环境温度。
6.真空压力表3只：测量范围为-0.1～0.9MPa,可显示系统低压侧、高压侧及冷凝后的压力。
7.故障模拟设置系统1套：通过阀门的调节或开关切断电路来设置制冷系统的故障。
8.直冷式电冰箱制冷系统流程图1套：印有制冷系统流程图，并设有相应的测量仪表。
9.电流型漏电保护装置1套：对地漏电电流超过一定值，即跳闸切断电源；设有热保护器件，对压缩机进行过热、过载保护。
四、电冰箱制冷系统实训考核装置实训项目
