上海茂育研制的MYR-8B二氧化碳P-V-T关系仪的相关优势及特点
用户在购置MYR-8B
二氧化碳P-V-T关系仪的之前,首先要了解这款装置的用途,其次这款装置存在制冷与不制冷的区别,需要根据客户的需求去选定。好了,那我们先来了解一下他的用途:
我公司研制的MYR-8B
二氧化碳P-V-T关系仪是一款用来测定二氧化碳的P-V-T关系,观察临界现象,测定其临界参数PVT;测定二氧化碳在不同压力下饱和蒸汽和饱和液体的比容;测定二氧化碳饱和温度和饱和压力的对应关系。
通过MYR-8B
二氧化碳P-V-T关系仪的操作与学习可以了解CO2临界状态的观测方法,增加对临界状态概念的感性认识;增加对课堂所讲的工质热力状态、凝结、汽化、饱和状态等基本概念的理解;掌握CO2的p-v-t关系的测定方法,学会用实验测定实际气体状态变化规律的方法和技巧;学会活塞式压力计,恒温器等热工仪器的正确使用方法。
通过MYR-8B
二氧化碳P-V-T关系仪可完成测定CO2的p-v-t关系。在p-v坐标系中绘出低于临界温度(t=20℃)、临界温度(t=31.1℃)和高于临界温度(t=50℃)的三条等温曲线,并与标准实验曲线及理论计算值相比较,并分析其差异原因;测定CO2在低于临界温度(t=20℃、27℃)饱和温度和饱和压力之间的对应关系,并与图四中的ts-ps曲线比较;观测临界状态。

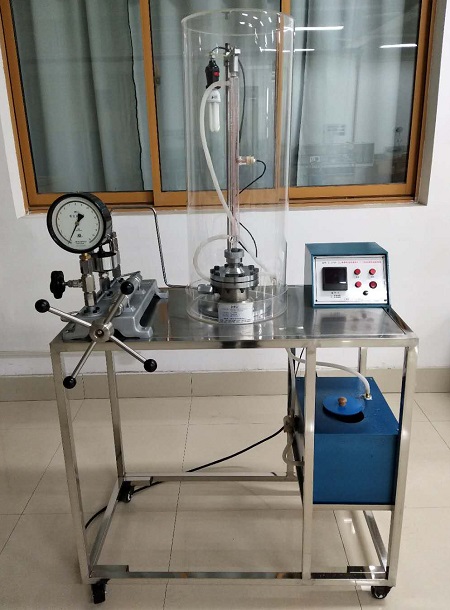

整个实验装置由压力台、恒温器和实验台本体及其防护罩等三大部分组成(如图一所示)。
图一 试验台系统图

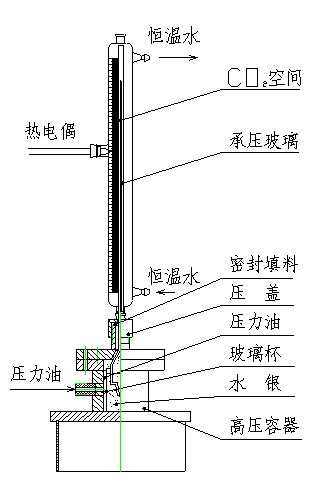

图二 试验台本体
MYR-8B
二氧化碳P-V-T关系仪台本体如图二所示。其中1—高压容器;2—玻璃杯;3—压力机;4—水银;5—密封填料;6—填料压盖;7—恒温水套;8—承压玻璃杯;9—CO2空间;10—温度计。
本实验就是根据式(1),采用定温方法来测定CO2的p-v-t关系,从而找出CO2的p-v-t关系。
实验中,由压力台送来的压力由压力油进入高压容器和玻璃杯上半部,迫使水银进入预先装了CO2气体的承压玻璃管,CO2被压缩,其压力和容器通过压力台上的活塞杆的进、退来调节。温度由恒温器供给的水套里的水温来调节。
实验工质二氧化碳的压力,由装在压力台上的压力表读出(如要提高精度,可由加在活塞转盘上的平衡砝码读出,并考虑水银柱高度的修正)。温度由插在恒温水套中的温度计读出。比容首先由承压玻璃管内二氧化碳柱的高度来测量,而后再根据承压玻璃管内径均匀、截面不变等条件来换算得出。
