上海茂育最新设计MYR-17A换热器综合实验台的使用范围及原理

我公司研制的MYR-17A 换热器综合实验台是一款主要针对应用较广的间壁式换热器中的三种换热一套管式换热器、板式换热器和列管式换热器进行其性能的测试。实验目的在于通过本装置熟悉换热器性能的测试方法，了解套管式换热器，板式换热器和列管式换热器的结构特点及其性能的差别；加深对顺流和逆流两种流动方式换热器换热能力差别的认识；掌握各换热器的性能测试。其中，对套管式换热器和板式换热器可以进行顺流和逆流两种流动方式的性能测试，而列管式换热器只能作一种流动方式的性能测试。

本装置对于换热器性能试验的内容主要为测定换热器的总传热系数，对数传热温差和热平衡误差等，并就不同换热器，不同两种流动方式，不同工况的传热情况和性能进行比较和分析。
一、主要配置：
本装置由套管式换热器，板式换热器，列管式换热器,冷、热水防腐水泵，冷、热水转子流量计，冷、热水不锈钢原水箱及加热水箱，顺、逆流调节阀门组，阻力测试压力表及U型差压计，加热由固体调压模块无级调节，万能信号输入巡检仪显示温度，电流表，电压表，不锈钢台架及控制屏等组成。

II型增加带标准信号的多路万能信号输入巡检仪，增加带标准信号的数显电流表电压表，增加文丘里流量计配差压传感器测流量，软件等。

二、显示屏操作说明
1、面板按钮说明（如图1所示）

K1=开机/说明/设置
K2=顺逆流选择/退出
K3=换热器选择/加
K4=热水泵开关/进位

K5=冷水泵开关/进位
2、开机
打开电源后指示灯频闪，按K1即可正常工作，此时K2可选择顺逆流开关，此时K3作选择换热器类型，K4作热水水泵开关及联动加热器电源开关，K5作冷水泵开关使用，按K1可进入说明页，再按K1返回。
3、设置
在工作状态下按K1不放（大于2秒）即可进入设置状态，此时按K1作设置选择，按K2退出。
①设定温度
此时K3是加，K4是减，K2保存退出。
②设置时间
此时K3是加、K4是减、K5是进位、K2保存退出。
三、MYR-17A 换热器综合实验台：

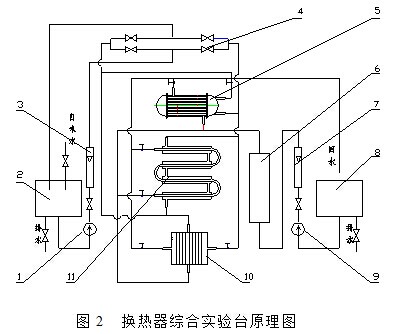

本装置采用冷水可用阀门换向进行顺逆流实验；如工作原理图2所示。换热形式为热水—冷水换热式。
