上海茂育生产的MYR-9A气体定压比热测定仪的工作原理及特点

    气体定压比热测定仪是工程热力学的基本实验之一。实验中涉及温度、压力、热量（电功）、流量等基本量的测量；计算中用到比热及混合气体（混空气）方面的知识。本实验的目的是增加热物性研究方面的感性认识，促使理论联系实际，以利于培养同学分析问题和解决问题的能力。 一、MYR-9A 气体定压比热测定仪实验目的和要求
1、了解气体比热测定装置的基本原理和构思。
二、配置及原理

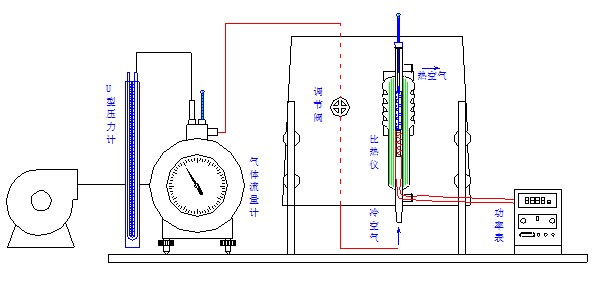

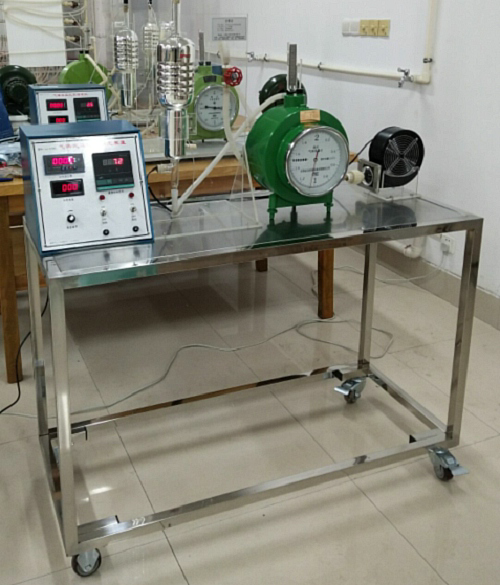

    主要配置：低噪音鼓风机，极大的减少了噪音。真空渡瓦瓶比热测定本体及支架，精度±0.2湿式气体流量计及差压计和干湿温度计，加热调节温度控制箱一台内有：精密温度数显仪表（配有铠装热电偶），功率测量数显仪表，E1042-32G电子集成调压模块，可配套不锈钢实验台等。     实验时，被测空气（也可以时其它空气）由风机经流量计送入比热仪主体，经加热、均流、旋流、混流后流出。在此过程中，分别测定：空气在流量计出口处的干、湿球温度（t₀，t_w）；气体经比热仪主体的进出口温度（t₁，t₂）；气体的体积流量（V）；电热器的输入功率（W）；以及实验时相应的大气压（B）和流量计出口处的表压（Δh）。有了这些数据，并查用相应的物性参数，即可计算出被测气体的定压比热（C_pm）。
气体的流量由节流阀控制，气体出口温度由输入电热器的功率来调节。
    本比热仪可测300℃以下的定压比热。
三、实验步骤和数据处理
1、接通电源及测量仪表，选择所需的出口温度计插入混流网的凹槽中。
2、摘下流量计上的温度计，开动风机，调节节流阀，使流量保持在额定值附近。测出流量计出口空气的干球温度（t₀）和湿球温度（t_w）。
3.、将温度计插回流量计，调节流量，使它保持在额定值附近。逐渐提高电热器功率，使出口温度升高至预计温度。
4、待出口温度稳定后（出口温度在10分钟之内无变化或有微小起伏，即可视为稳定），读出下列数据，每10升空气通过流量计所需时间（τ,秒）；比热仪进口温度——即流量计的出口温度（t₁,℃）和出口温度（t₂℃）；当时相应的大气压力（B，毫米汞柱）和流量计出口处的表压（Δh，毫米汞柱）；电热器的输入功率（W，瓦）。
5. 根据流量计出口空气的干球温度和湿球温度,从湿空气的干湿图查出含湿量(d,克/公斤干空气)，并计算出水蒸气的容积成分。
四、注意事项
1、切勿在无气流通过的情况下使电热器投入工作，以免引起局部过热而损坏比热仪主体。
2、输入电热器的电压不得超过220伏。气体出口最高温度不得超过300℃。
3、加热和冷却要缓慢进行，防止温度计和比热仪主体因温度骤增骤降而破裂。
4、停止MYR-9A 气体定压比热测定仪试验时，应切断电热器，让风机继续运行十五分钟左右（温度教低时可适当缩短）。
