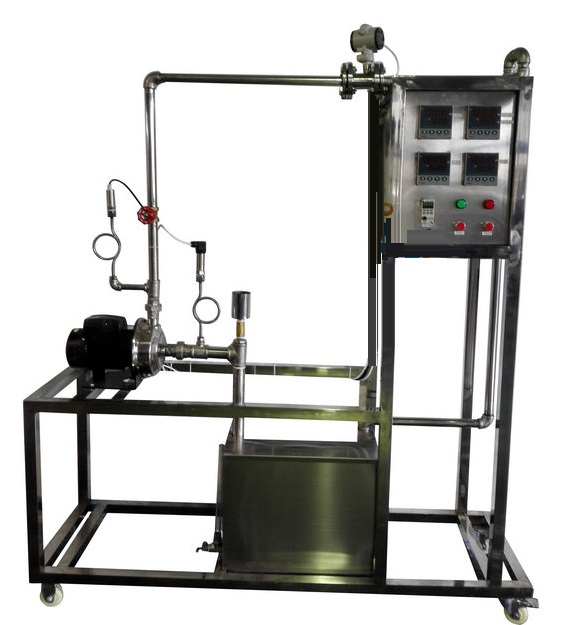

茂育公司制造生产的MY-LXB 离心泵性能测定实验装置的特点及优越

二、MY-LXB 离心泵性能测定实验装置实验目的：

1、了解离心泵的结构和特性，熟悉离心泵的操作。

2、测量一定转速下的离心泵特性曲线。

3、了解并熟悉离心泵的工作原理。
三、MY-LXB 离心泵性能测定实验装置实验原理及要求：

1、 离心泵的特性曲线
    离心泵是化工生产中应用最广的一种流体输送设备。
    它的主要特性参数包括：流量Q，扬程He，功率N，和效率η。这些特性参数之间是相互联系的，在一定转速下，He、N、η都随着输液量Q变化而变化；离心泵的压头He、轴功率N、效率η与流量Q之间的对应关系，若以曲线H~Q、N~Q、η~Q表示，则称为离心泵的特性曲线，可由实验测定。特性曲线是确定泵的适宜操作条件和选用离心泵的重要依据。
    离心泵在出厂前均由制造厂提供该泵的特性曲线，供用户选用。泵的生产 部门所提供的离心泵的特性曲线一般都是在一定转速和常压下，以常温的清水为介质测定。在实际生产中，所输送的液体多种多样，其无论性质（如密度、粘度等）各异，泵的性能亦将发生变化，厂家提供的特性曲线将不再适用，如泵的轴功率随液体密度变化而改变，随粘度变化，泵的压头、效率轴功率等均发生变化。此外，改变泵的转速或叶轮直径，泵的性能也会发生变化。因此，用户在使用时要根据介质的不同，重新校正其特性曲线后选用。
2、曲线的测定
（1）流量Q的测定：转速一定，用泵出口阀调节流量，管路中流过的液体量通过涡轮流量计或用压差式流量计读出的压差值来确定流量；
（2）扬程（压头）He的测定：根据泵进出口管上安装的真空表和压力表读数可计算出扬程
（3）功率N的测定：由三相功率表直接测定电机功率N（Kw）；
（4）功率η的测定
3、离心泵的工作点与调节
（1）管路特性曲线与泵的工作点：当离心泵安装在特定的管路系统中时，实际的工作压头和流量不仅与离心泵本身的性能有关，还与管路特性有关，即在输送液体的过程中，泵和管路是相互制约的，对一特定的管路系统，可得出：He=K+BQ²。
（2）离心泵的流量调节：离心泵在指定的管路上工作时，当生产任务发生变化，或已选好的泵在特定管路中运转所提供的流量不符合要求的，都需要对离心泵进行流量调节，实质上是改变泵的工作点，因此，改变两种特性曲线之一均可达到调节流量的目的。调节流量最直接的方法是：改变离心泵出口管路上调节阀门的开度，阀门开大，管路局部阻力减小，管路特性曲线变得平坦，工作点流量加大，扬程减小，反之亦然；调节流量的另一方法时：改变泵的转速以改变泵的特性曲线，以达到调节流量的目的。

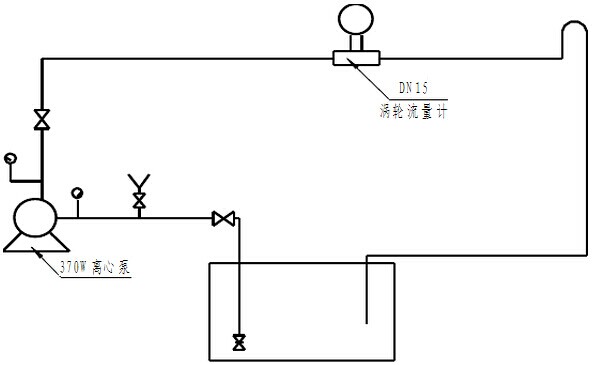

实验流程图

六、MY-LXB 离心泵性能测定实验装置实验操作步骤与注意事项

1、检查水槽内的水是否保持在一定的液位，水不能太少，必要时应向水槽 加水；
2、泵启动前，泵壳内应注满被输送的液体（本实验为水）；并且泵的出口阀 需关闭，避免泵刚启动时的空载运转。若出现泵无法输送液体，则说明泵未灌满或者其内有空气，气体排尽后必然可以输送液体。
3、泵启动后，待泵的出口有一定的压力后再开启泵出口阀但幅度不要太大。 记录下泵在一定转速下的压力、流量等于原始记录表格中。
4、关泵时，应注意泵的出口阀门必须关闭，再停泵。
5、须定期清洗离心泵性能测定实验装置的水箱，以免污圬过多。
