茂育公司制造生产的MYR-11B 综合传热性能实验台的实验原理及工作

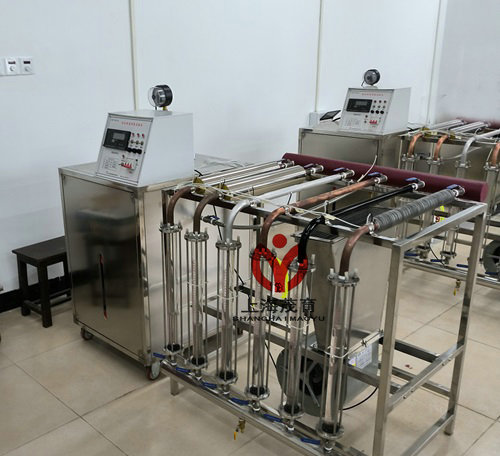

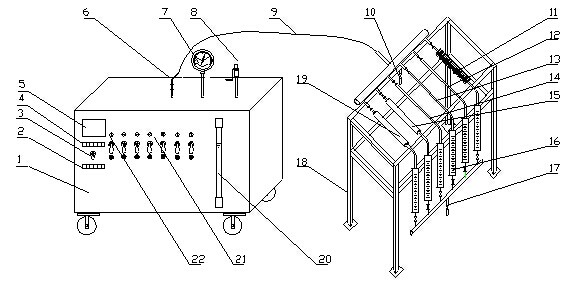

综合传热性能实验台示意图（1）

三、技术参数：

    外形尺寸：1800×1000×1200mm

    工作电压：380V
    功率：12KW
    实验铜管外径：d=0.025m
    计算长度：自然对流时L=0.74m
    强迫对流时L₁=0.5m(风筒长度)
    最大蒸汽压力：0.08MPa
    最大供汽量：20kg/h
    风机功率：0.35/0.15KW
    风量：2000/1500m³/h
    电热蒸汽发生器：1500×500×1000mm
四、主要配置：

    控制台、不锈钢支架、由六组不同性能的传热管道（铜裸管、涂黑管、翅片管、玻璃丝棉保温管、锯末保温管、镀铬管），蒸汽发生器、风机、压力表等组成。

五、实验方法及步骤：

1、打开电热蒸汽发生器上的供汽阀，然后从底部的给水阀门（兼排污），往蒸汽发生器的锅炉加水，当水面达到水位计的三分之二高处时，关闭给水阀门。
2、打开蒸汽发生器上的电加热器（手动）开关，指示灯亮，内部的电锅炉加热。待电接点压力表达到要求压力时（事先按需要用螺丝扳手调定），电接点压力表动作（断电）。此时，由电接点压力表控制继电器，使加热器按一定范围进行加热，以供实验所需的蒸汽量。
3、打开配气管上所有阀门（或按实验需要打开其中几个阀门）和玻璃蓄水器下方的放水阀。然后，打开供汽阀缓慢向测试管内送汽，（送汽压力略高于实验压力），预热整个实验系统，并将系统内的空气排净。
4、待蓄水器下部放水阀向外排出蒸汽一段时间后关闭全部放水阀门，预热完毕。此时，要调节配气管底部放水阀门使其微微冒汽，以排除在胶管内和配气管中的凝水。调节送汽压力，即可开始实验。为防止玻璃蓄水器破坏，建议实验压力为0.02Mpa，最大不超过0.05Mpa。
5、做自然对流实验时，将蓄水器下部的全部水阀全部关闭，注视蓄水器内的水位变化，待水位上升至“0”刻度水位时开始计时（如实验多根管子，只要在开始计时，记下每根蓄水器水位读数即可），实验正式开始。凝结水水位达到一定高度时，记下供汽时间和凝结水量。
6、如要进行强迫对流实验，放掉积存在蓄水器及管路中的水，开动风机对被试管进行强迫通风。实验方法同上。
7、实验完毕时，关闭电源，打开所有的放水阀、排气阀，水排净后再将所有阀门关闭，并切断电源即水源。
