茂育公司制造生产的MYH-9填料吸收实验装置的实验原理及工作特性

二、MYH-9 填料吸收实验装置的特点：
    1、使用方便, 安全可靠, 直观；
    2、数据稳定,实验准确；
    3、本装置体积小,重量轻,移动方便。
三、MYH-9 填料吸收实验装置主要技术数据及其附件：
1、设备参数：
(1) 鼓风机: 旋涡气泵,最大压力1176Kpa，最大流量75m³／h；
(2) 填料塔: 材质为硼酸玻璃管,内装10×10×1.5瓷拉西环,  填料层高度Z＝0.4m,填料塔内径 D＝0.075m；
(3) 液氨瓶一个。
2、流量测量：
(1) 空气转子流量计：流量范围: 2.5─25m³／h
                        精度：2.5％
 (2) 水转子流量计：流量范围: 6─60L／h
                        精度：2.5％
(3) 氨转子流量计：流量范围: 0.06─0.6m³／h
                        精度：2.5％
3、浓度测量：
(1) 塔底吸收液浓度分析: 定量化学分析仪一套。
(2) 塔顶尾气浓度分析: 吸收瓶, 量气管, 水准瓶一套。
4、主要配置：

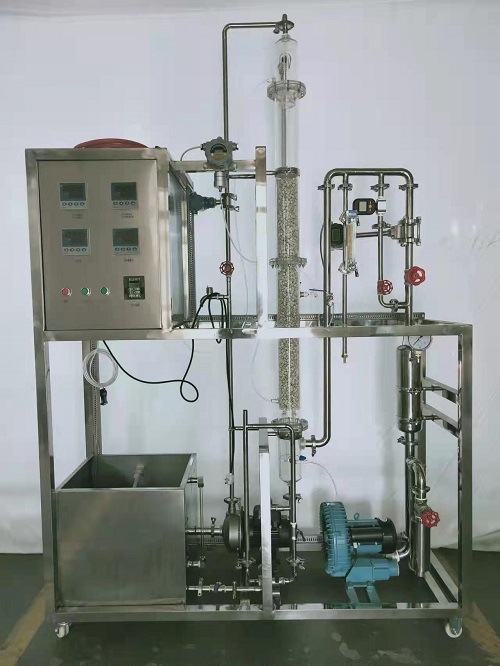

    本装置主要配置：吸收塔、风机、混合稳压罐、流量计、U型压差计、蓄水箱、水泵、压力仪表、温度仪表、不锈钢框架、控制屏。
四、基本情况：
    空气由鼓风机送入空气转子流量计进行计量，空气通过流量计处的温度由温度计进行测量，空气流量由放空阀调节，氨气由氨瓶送出，经过氨瓶总阀进入氨气转子流量计进行计量，氨气通过转子流量计处温度由实验时大气温度代替。其流量由阀调节，然后进入空气管道与空气混合后进入吸收塔的底部，水由自来水管经水转子流量计，水的流量由阀进行调节,然后进入塔顶。分析塔顶尾气浓度时靠降低水准瓶的位置，将塔顶尾气吸入吸收瓶和量气管。在吸入塔顶尾气之前，予先在吸收瓶内放入5mL已知浓度的硫酸作为吸收尾气中氨之用。
    吸收液的取样可用塔底取样口进行，填料层压降用∪形管压差计进行测定。
