上海茂育制造的MY-513A透明仿真教学电梯模型使用说明书

    为了配合大中专院校、技校、职业学校、劳动就业培训中心、电梯维修物业管理部门等有关电梯专业和工业自动化专业课程演示实验，使更多的人能够更好地了解电梯、使用电梯，培养出更多的电梯专业人才，适应电梯行业的发展需要，我公司经过深入探索研究，精心设计出了本教学模型。

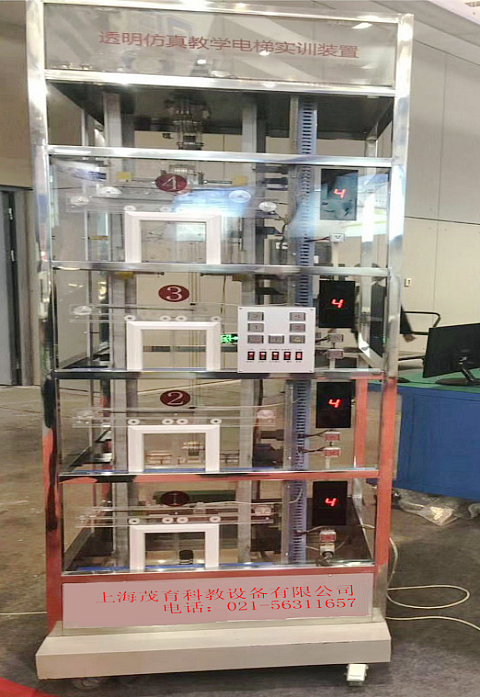

    我公司的MY-513系列透明电梯是根据最常见的升降式电梯结构，采用透明有机材料制成，其结构与实际电梯完全相同，且几乎具备了实际电梯的所有功能。事实上可以把它看作是小型化了的真实电梯。

三、整套配备：

1、主电梯模型——包括松下VF100型变频器、三菱FX1N-60MR型可编程控制器（PLC）；

2、PLC外设专用通讯电缆；

3、三菱编程器操作手册；

4、三菱PLC专用编程工具软件；

5、教学电梯使用说明书。

    此外，可根据校方具体要求进行专门配置，如:计算机、工作台等。

    利用PLC控制电梯是一种比较成熟的技术，在实际应用中有很广阔的市场。实际应用的电梯比较复杂，包括电气控制和机械方面，电梯模型主要是模拟实际电梯中的大部分电气控制。具体的电梯控制模型控制要求如下:
    一、电梯具有两种运行模式：自动模式和手动模式（也叫消防模式）。
    二、在手动模式（消防模式）下，电梯轿厢可以实现上行、下行、开门、关门等动作，并且可以随时停止，随时开关门。
    三、在自动模式下，电梯的控制比较复杂，具体如下：
    1、当由手动模式改为自动模式或者电梯在自动模式下通电时,电梯关闭轿厢门，然后自动下降，返回下基准位置进行原点定位。在此过程中，不响应任何呼叫信号。到达基准位置后，电梯可以接受呼叫信号，进入正常运行阶段。
    2、当有外呼梯信号到来时，电梯去对应的楼层响应该呼梯信号。电梯轿厢响应某一个请求信号时，首先自动开门。如果有人按下关门按钮，轿厢将关门。如果没有人按下关门按钮，电梯轿厢门将延时一段时间后自动关门。
    3、当有内呼梯信号到来时，电梯去对应的楼层响应该呼梯信号。
    4、在电梯运行过程中，只响应经过楼层同方向的外呼梯信号，不响应经过楼层反向外呼梯信号。但如果某反向外呼梯信号前方再无其他内呼梯、外呼梯信号，则电梯响应该外呼梯信号。
    5、电梯应当具有最远反向外呼梯响应功能。
    6、电梯未平层或运行时，开门按钮、关门按钮均不起作用。平层且电梯停止运行后，按开门按钮轿厢门打开，按关门按钮轿厢门关闭。
    7、电梯具有显示现在轿厢所处于的楼层以及电梯轿厢运行方向的能力，方便乘客。
    8、电梯运行具有加速和减速控制。当电梯开始运行时，从某一个较低的初始速度开始加速，直到最高速度。当电梯将要接近一个需要停下来的楼层时，从最高速度进行减速，最后以一个较低的速度平层。楼层和平层检测采用旋转编码器累计脉冲计数来实现。
五、基本结构：

    1、 机房部分：包括曳引减速机、曳引电动机、制动器、曳引轮、限速器、旋转编码器。

    2、井道部分：包括导轨、对重机构、轿厢（门机机构、安全钳、导靴、照明灯、风扇）、层门、楼层召唤指示控制器、曳引绳、导向轮、一层平层感应器（计数复位）、上（下）限位开关、上（下）极限开关、随行电缆、轿厢控制器、缓冲器等。

    3、电气控制部分：电源空气开关（漏电脱扣器）、DC12V驱动电源、PLC可编程控制器、接线端口电路板、到站钟等。
六、主要技术参数：

外形尺寸：长*宽*高=900*600*2280 净重量：135kg    载重量：5kg 变频器：松下VF100型 输入电压：220V 输入频率：50Hz 额定电流：2.5A 功 率：0.4KW 曳引机速比：1:15

模数：1.5(蜗轮减速器) 曳引电动机型号：YS-5634W 功率：0.18KW   电压：220V 转速：1400 rpm 控制方式：PLC控制 调速方式：交流变频调速 结构形式：四层站 电梯平层机构：旋转编码器永磁感应器
