过程控制的原理解析与运用操作

工业中的过程控制是指以温度、压力、流量、液位和成分等工艺参数作为被控变量的自动控制。过程控制也称实时控制，是计算机及时的采集检测数据，按最佳值迅速地对控制对象进行自动控制和自动调节，如数控机床和生产流水线的控制等。
过程装备与控制工程是以过程装备设计基础为主体，过程原理与装备控制技术应用为两翼的学科交叉型专业。所培养的学生能够具有较强的过程装备、机械基础、控制工程、计算机及其它基础理论知识，具有较好的工程技术基本素质和综合能力。培养目标是具备过程机械与设备设计及其控制理论，并具备研究开发、设计制造、运行控制等综合能力的高级科学研究和技术人才。

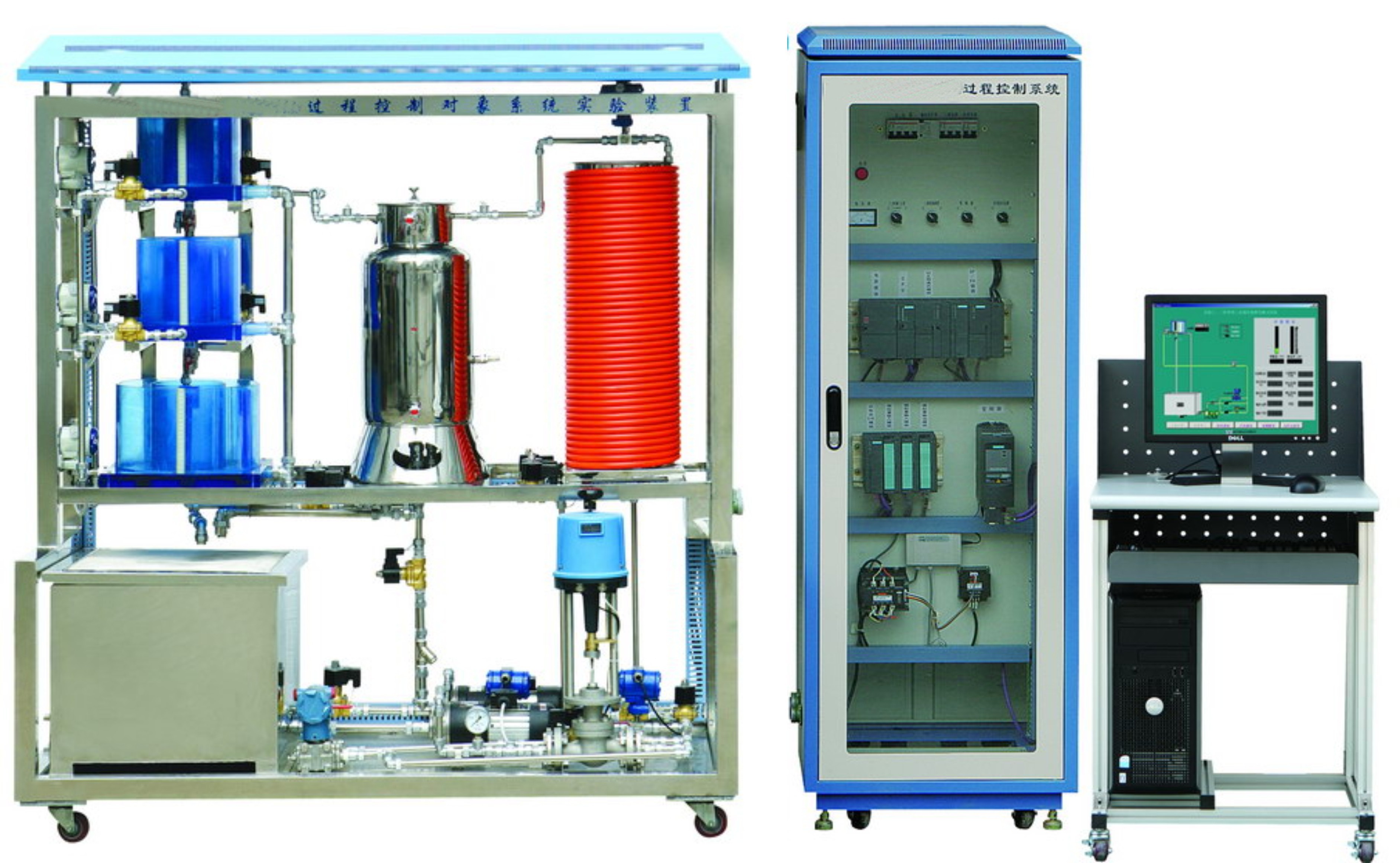

我公司研发的MYG-67A 高级现场总线过程控制系统实验装置是从高校自动化相关专业教学实验的需求出发，采用代表自动化行业技术潮流的现场总线技术，开发出来的进行通讯和远程控制的网络化和数字化实验装置。
本装置是由现场总线控制系统和对象系统组成。该对象系统在管道中采用电磁阀替代手阀控制各管道的连接，可实现上位机根据采集参数进行自动控制或者上位机中进行鼠标点击人为控制，为实现DCS的多种控制策略，系统中上水箱压力变送器（上水箱液位）采用总线采集参数“变送器采用带SIEMENS PROFIBUS-PA通讯接口的压力变送器（带SIEMENS PROFIBUS-PA通讯协议的压力传感器通过总线供电，不需要另外接工作电源）”。

过程控制实验对象系统：
实验对象系统包含有：不锈钢储水箱；上、中、下三个串接有机玻璃圆筒型水箱；三相4.5kW电加热锅炉（由不锈钢锅炉内胆加温筒和封闭式外循环不锈钢冷却锅炉夹套构成）和铝塑盘管组成。
系统动力系统有两套：一套由SIEMENS变频器、三相（380V交流）不锈钢磁力驱动泵、电动调节阀、交流电磁阀、涡轮流量计等组成；另一套由220V循环泵、涡轮流量计等组成。
整套对象系统完全由不锈钢材料制造，包括对象框架、管道、底板，甚至小到每一颗紧固螺钉。
系统主要特点：1、被调参数囊括了流量、压力、液位、温度四大热工参数； 2、执行器中既有电动调节阀仪表类执行机构，又有变频器等电力拖动类执行器； 3、系统除了能改变调节器的设定值作阶跃扰动外，还可在对象中通过电磁阀制造各种扰动； 4、一个被调参数可用不同的动力源、不同的执行器和不同的工艺线路下可演变成多种调节回路，以利于讨论、比较各种调节方案的优劣； 5、能进行多变量控制系统及特定的过程控制系统实验。
通过本装置可了解过程控制的原理，并掌握过程控制系统的操作与运用。
