单片机的原理构造与实训装置的运用控制
单片机与通用型中央处理单元芯片不同，是因为前者一般很容易配合最小型的外部支持芯片制成工作计算机。这样就可以很容易的把单片机系统植入装置内部来控制装置了。
单片机的工作相对独立，一个典型的微控制器只需要一个时钟发生器和很少的RAM和ROM(或者EPROM,E2PROM)就可以在软件和晶振下工作了，同时，微控制器具有丰富的输入输出设备，这些集成在内部的设备可以通过特殊的指令来操作，能够提供充足的程序存储器、丰富的片上接口。
根据总线或资料暂存器的宽度，单片机又分为4位元、8位元、16位元和32位元单片机。4位单片机多用于冰箱、洗衣机、微波炉等家电控制中;8位、16位单片机主要用于一般的控制领域，一般不使用操作系统;32位用于网络操作、多媒体处理等复杂处理的场合，一般要使用嵌入式操作系统，下面我们以51单片机为例，做一个介绍。
51单片机是对所有兼容Intel 8031指令系统的单片机的统称。该系列单片机的始祖是Intel的8004单片机，后来随着Flash rom技术的发展，8004单片机取得了长足的进展，成为应用最广泛的8位单片机之一，其代表型号是ATMEL公司的AT89系列，它广泛应用于工业测控系统之中。
51单片机是基础入门的一个单片机，还是应用最广泛的一种。需要注意的是51系列的单片机一般不具备自编程能力。

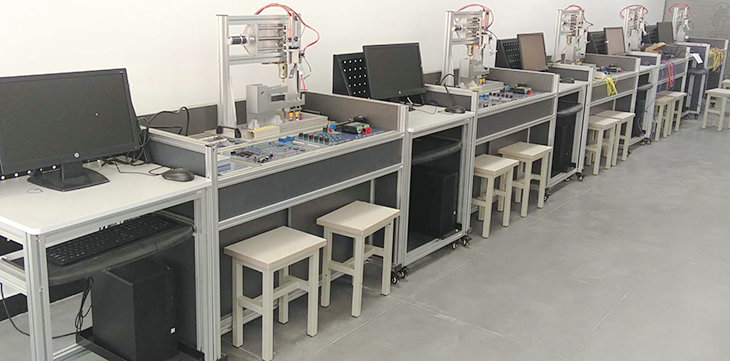

针对各高等院校须同时开设“单片机”和“CPLD/FPGA”教学的需求，本公司研发了单片机· CPLD/FPGA开发综合实验装置”。它集MCS-51单片机、CPLD/FPGA及综合等技术于一体，提供了优化的软件和硬件集成资源，适合“单片机原理及接口技术”、“CPLD/FPGA原理及其应用技术”教学大纲的要求，实验系统提供了丰富的硬件接口电路和功能模块，并提供各种接口电路的应用范例和测试程序以及详细的应用说明，帮助用户快速地掌握这些接口的应用方法，是各高等院校开展单片机、CPLD/FPGA教学、课程设计、电子设计竞赛及科研开发的理想设备。
一、系统特点:
1、MCS-51单片机系统
丰富的接口电路，这些单片机接口电路涵盖了MCU的各个应用领域，并能够提供用户。
领先的应用和设计的方法。CPU芯片引脚引出，可以任意的连接自己的实际应用系统。配有专业的SY-3000型高性能MCS-51硬件仿真器，64K数据空间、64K程序空间全部开放，不占用CPU资源，采用双CPU模式，仿真CPU和用户CPU独立运行，具有编辑、编译、下载、单步、跟踪、断点、运行等多种功能。上位仿真软件支持汇编、C语言。可运行于WIN98/2000/NT/XP操作系统平台。
2、CPLD/FPGA系统，包含数字和模拟EDA系统
数字EDA系统配有Altera公司的EP1K30器件，具有30000门的FPGA芯片，可兼容多种电压内核芯片。也可配置Lattice公司的ISPLSI1032E器件，具有6000门的CPLD芯片。
模拟EDA系统配有Lattice公司的ispPAC系列器件，配套专用编程下载线和下载软件。
3、可选配C8051F020单片机模块，配备EC5仿真器。
4、可选配我公司专利产品DAQ数控式创新实验平台,可完成如四层电梯、交通灯控制、水塔水位自动控制等多达15个创新实验。
二、技术性能：
1、输入电源：单相三线220V±10% 50HZ
2、工作环境：温度-10℃~+50℃ 相对湿度<85%（25℃） 海拔<4000m
3、绝缘电阻：大于3MΩ
4、装机容量：小于0.5Kva
5、外形尺寸：135cm×60clm×140cm，以产品实物为准
三、系统配置：
1、控制器单元挂箱：挂箱主要用于插接不同的CPU模块。挂箱上包含了CPU模块的接口插座和基本实验电路及系统扩展电路，可单独完成大部分的基本实验，挂箱上有三个(40P、40P、20P)扁平电缆接口槽用于和其他挂箱连接。
2、信号转换单元挂箱：挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和控制器单元挂箱信号连接。
3、通信与打印机单元挂箱：挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和其他挂箱信号连接，打印机装在挂箱的底板上。
4、显示与键盘单元挂箱：挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和其他挂箱信号连接。
5、对象挂箱(一) ：挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和其他挂箱信号连接。
6、对象挂箱(二) ：挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和其他挂箱信号连接。
7、 EDA 挂箱（一）（数字EDA系统CPLD/FPGA）
8、 EDA 挂箱（二）（模拟EDA系统）：LATTICE ispPAC系列器件IspPAC10及相关外围、下载电路。
