汽车电喷发动机故障检测与维修

汽车上的电喷发动机会出现这样和那样的问题，常见的电喷发动机的故障原因及故障检修。

1．故障原因
1)传感器部分、空气流量传感器、节气门位置传感器、冷却液温度传感器、转速或曲轴位置传感器等有故障。
　 2)执行器部分：点火控制器、电动汽油泵或冷起动喷油器不工作，喷油器有严重漏油。
　 3)其他部分：油箱中无油、油路压力过低、电源或点火系统有故障、空气滤清器堵塞或进气管漏气严重、发动机气缸压力过低或防盗系统锁死、空挡起动开关输出信号不良、电脑损坏。4)高级轿车的自动变速器空挡起动开关信号输出错误或发动机防盗系统触发、锁死。
　 2．故障检修
　 1)检查蓄电池的连接、电压和电解液密度等情况。
　 2)检查油路部分。将油压表接至管路中汽油滤清器与油压调节器之间，打开点火开关，观察油泵是否工作；若不工作，应查熔丝、油泵、油泵继电器工作的好坏；若工作，再观察油压情况，若无油压或油压不足，则表明油箱内无油或油路有堵塞，应查油量、汽油滤清器、油压调节器等工作部件技术状况。
　 3)检查点火部分：从分电器盖上拔下高压线(无分电器者，则直接拔下各火花塞的分缸线接头)，让高压线端头距气缸体搭铁处5~6mm，置点火开关于起动位置并摇转曲轴，观察高压线端有无强烈的蓝色火花。若无或很弱，应查高压线、点火控制器、高压线圈、分电器、曲轴位置传感器等部件好坏；若有高压火，则用同样的“吊火”方法查各分缸线工作的好坏，检查点火正时、起动喷油器正时开关等。
　 4)检查车用传感器：将汽车故障诊断专用插座孔用导线跨接或用汽车专用诊断仪与汽车诊断插座相连；置点火开关至“ON”位，观察故障指示灯的闪烁规律(不同汽车制造厂家进行故障自诊断测试的方法不完全一样)来读取故障码。根据显示的故障码，参照故障说明书，便可针对相应元器件进行检测、诊断，查找并排除故障(故障排除后应消码)。
　 5)检查执行器：查火花塞、喷油器是否工作良好。其检修方法是：取下被油淹了的火花塞进行清洗或在火上灼烧(油淹火花塞多因起动发动机之前反复打开点火开关或将节气门踏板踩到底以求加大供油以及冷起动喷油器造成)；若火花塞良好，再查喷油器的两接线端，接通点火开关，起动发动机，察看二极管的频闪现象，若无频闪，应查喷油器与电源、电脑之间的接线是否良好，喷油器阻值是否符合标准值。另外，还应查燃油管路有无渗漏和变形、熔丝、输油泵、燃油滤清器、燃油压力调节器和开路继电器等工作情况。
　 6)检查辅助空气阀：若辅助空气阀不良，应再查冷却液软管、空气软管和气缸压缩压力。若气缸压缩压力低于规定值时。表明发动机有漏气，应拆检发动机排除。
　 7)用万用表检查电子燃料系统电子控制回路：查配线连接情况；向ECU供电，检查熔丝、熔断器和主继电器；检查真空传感器、冷却液温度传感器、空气流量传感器、喷射信号回路(查ECU和喷射器配线)。
　 8)检查进气管路有无真空泄漏、查滤清器盖、机油油面高度、软管连接、PCV软管、EGR阀持续开启。
现在的电喷发动机有温度补偿控制系统，能够满足车辆在冷车状态下的正常行驶。如果电喷发动机采用长时间预热，只会在无形中增加燃油消耗量。汽车启动后应原地升温，待水温达到起步温度后再起步。
根据以上的分析，我们通过汽车发动机实训设备进行直观的分析，动手解决发动机运行中出现的故障：
一、概述：

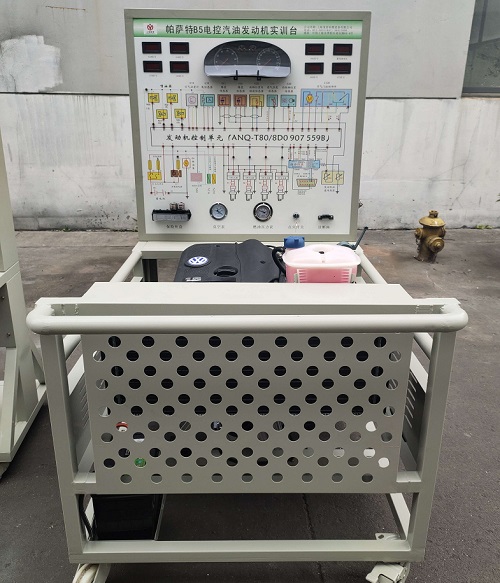

能满足电控发动机调试、运行、检测等全过程需要，通过调试、运行、检测全面系统展示控制系统的工作原理。通过智能故障的设置和检测使教师更有效的实现教学功能。更形象地满足学生实际的教学操作需要。该设备采用原车电控汽油发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。发动机可进行起动、加速、减速等正常工况的实践操作，真实展示电控汽油发动机的组成结构和工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构对汽车发动机和维修实训的教学需要。
二、功能特点：
1.真实可运行的电控汽油发动机，充分展示电控汽油发动机的组成结构和工作过程,发动机可进行起动、加速、减速等正常工况的实践操作。
2.实训台由发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。
3.实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色系统电路图。
4.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
6.实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速等参数变化；
7.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
8.实训台配备有电源总开关、防护保护装置。
9.实训台底座采用钢结构焊接,正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格
工作电源：直流12V(蓄电池：60AH 12V）
燃油标号：依发动机型号
2.5L别克发动机实训台(2.5L/V6(LB8))
油箱容积：10L
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
面板机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：120*80mm
四、基本配置（每台）

序号	名称	规格型号	单位	数量
1	检测控制面板带面板柜	装有各种检测端子以及彩色电路图（9509004mm铝塑板）	套	1
2	发动机控制电脑(ECU)	原车	套	1
3	油门控制装置	原车	套	1
4	发动机总成（包括附件）	原车，	台	1
5	进、排气管	原车	套	1
6	水箱、副水箱与水管	原车	套	1
7	冷却电子风扇	12V，80W	个	2
8	组合仪表	原车	套	1
9	诊断座	原车	个	1
10	点火开关总成	原车	个	1
11	燃油压力表	0-10kg/cm²	个	1
12	真空压力表	0-76in.Hg	个	1
13	不锈钢燃油箱	10L	个	1
14	汽油泵(含汽油泵插头)	茂育	套	1
15	蓄电池	12V 65Ah	台	1
11	线束	茂育	套	1
12	继电器	含：起动继电器、油泵继电器、冷却风扇继电器等	套	1
13	保险丝与继电器一体盒	茂育	个	1
14	电源总开关	50A	个	1
15	钢制移动台架(带自锁脚轮装置,面板柜与底座,两侧防护网板)	150010001700mm(长宽高）	台	1
