混合动力汽车系统的介绍与模拟演示

一、混合动力汽车的介绍与工作原理
    混合动力汽车是指驱动系统由两个或多个能同时运转的单个驱动系联合组成的车辆，车辆的行驶功率依据实际的车辆行驶状态由单个驱动系单独或多个驱动系共同提供。因各个组成部件、布置方式和控制策略的不同，混合动力汽车有多种形式。
    油电混合双擎动力车同时拥有“发动机”和“电动机”两大动力源。拥有平顺的加速性、极佳的静谧性的同时，也兼顾了低油耗、低排放的特点。无需外部充电，在驾驶和日常维护保养方面和普遍汽车完全相同。
    油电混合双擎动力车可以只靠电动机启动车辆并进行加速，等达到燃油经济性最好的行驶速度时，自动转换为汽油发动机驱动。双擎巧妙组合的同时又可以发挥发动机和电动机各自的特长，实现了远远超出普通汽车的性能。
二、混合动力汽车的优劣势：
1、采用混合动力后可按平均需用的功率来确定内燃机的最大功率，发动机相对较小，此时处于油耗低、污染少的最优工况下工作。由于内燃机可持续工作，电池又可以不断得到充电，故其行程和普通汽车一样。
2、因为有了电池， 可以十分方便地回收下坡时的动能。
3、在繁华市区，可关停内燃机，由电池单独驱动，实现“零”排放。
4、有了内燃机可以十分方便地解决耗能大的空调、取暖、除霜等纯电动汽车遇到的难题。
5、可以利用现有的加油站加油，不必再投资。
6、可让电池保持在良好的工作状态，不发生过充、过放，延长其使用寿命，降低成本。
7、整车由于多个动力源，可同时工作，整车的动力性优良。
8、系统结构相对复杂；长距离高速行驶省油效果不明显。
三、汽车混联式混合动力系统的演示： 一）功能特点
1、该设备完整展示了汽车混联式混合动力系统，可以动态模拟混合动力系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机、发动机以及发电机的运行状态，动态展示汽车混合动力系统的特点和优势。

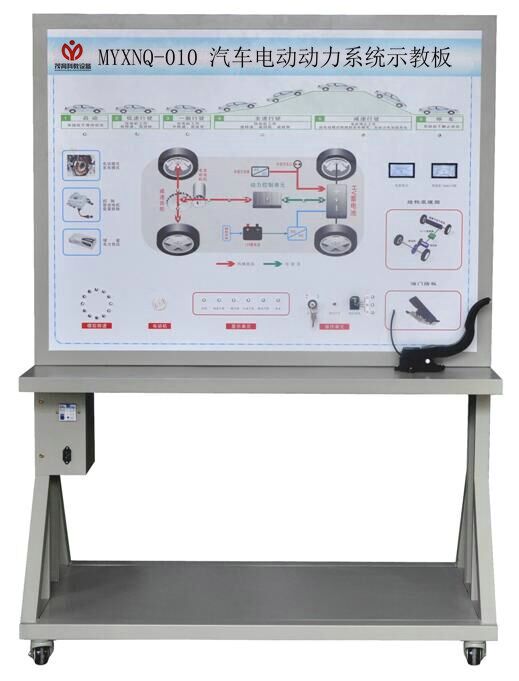

2、示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照汽车混合动力系统结构原理图和实物，认识和分析汽车混合动力系统的工作原理。
3、示教板面板上安装有点火开关、工况开关、油门踏板、挡位开关、制动开关、转速表、电流指示表等，并辅以发光二极管进行系统流向的动态指示，还设有三台模拟电机用来分别演示发动机、电动机以及发电机的工作状态。
4、示教板整体采用1.5mm厚冷轧板，严格按钣金加工工艺操作，经酸洗、喷塑，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
5、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
二）技术参数
1、外接电源：交流220V±10% 50Hz
2、工作电压：直流12V
3、工作温度：-40℃～+50℃
4、外形尺寸：1240*600*1700mm(长×宽×高)
三）实训项目
1．可模拟运行汽车混合动力系统，展示汽车混合动力系统的组成结构及原理。安装三台电机分别用来演示发动机、MG1电机、MG2电机的工作状态；且用发光二极管进行系统流向的动态指示。
2．操纵点火开关与调节开关，可模拟演示汽车混合动力系统的各工况工作过程。
3. 模拟混合动力系统启动工作过程
4. 模拟混合动力系统低速行驶工作过程
5. 模拟混合动力系统一般行驶工作过程
6. 模拟混合动力系统全速行驶工作过程
7. 模拟混合动力系统减速行驶工作过程
8. 模拟混合动力系统停车行驶工作过程
9. 模拟混合动力系统制动回收工作过程
