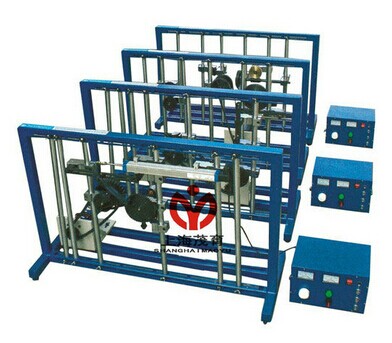

在满足MY-520平面机构创新组合设计方案实验台的全部功能的基础上,增加了计算机辅助分析与仿真软件、数据采集软件、各种高精度测试传感器等。适合与结构运动特性辅助分析、计算机理论分析、计算机实测分析等多种运动特性及力学特性分析。
1、软件的运动学设计与分析的重点是典型应用方案的实例分析,与教仪市场上之针对简单机构的运动仿真分析对比,本软件更具有实用性和价值性;
2、软件界面上可进行机构参数虚拟设计、理论仿真、理论相关参数设计与力学分析;
3、具有高精度的传感器和数据采集卡,能测出适时数据和曲线,实测数据曲线与理论设计数据曲线的对比、反映每种机构的特性;
1、基本实验项目:完全一致;
2、模块化运动学设计与分析软件,模块有:
⑴ 牛头刨床主执行机构运动学设计与分析(Ⅰ);
⑵ 牛头刨床主执行机构运动学设计与分析(Ⅱ);
⑶ 插床主执行机构运动学设计与分析;
⑷ 刨床主执行机构运动学设计与分析;
⑸ 平压模切机主执行机构运动学设计与分析;
⑹ 冲床主执行机构运动学设计与分析(分案一);
⑺ 冲床主执行机构运动学设计与分析(分案二);
⑻ 锻压机主执行机构运动学设计与分析;
⑼ 蒸汽机主执行机构运动学设计与分析;
⑽ 重型插床主执行机构运动学设计与分析。
1、计算机运动学设计与分析系统:
采用研华12位精度、16通道数据采集卡、32位PCI总线传输电缆等组成的数据采集与处理系统,保证了数据采集与分析的精度与可靠性。
2、测试传感器:
直线位移传感器:量程0-250mm,精度等级0.5级,数量:1只; 角位移传感器:0-5V,脉冲数:500P,数量:2只;
3、交流电源:220VAC±10%,50Hz;
4、直流调速电机:220V、120W;
5、直线电机:行程:500mm;

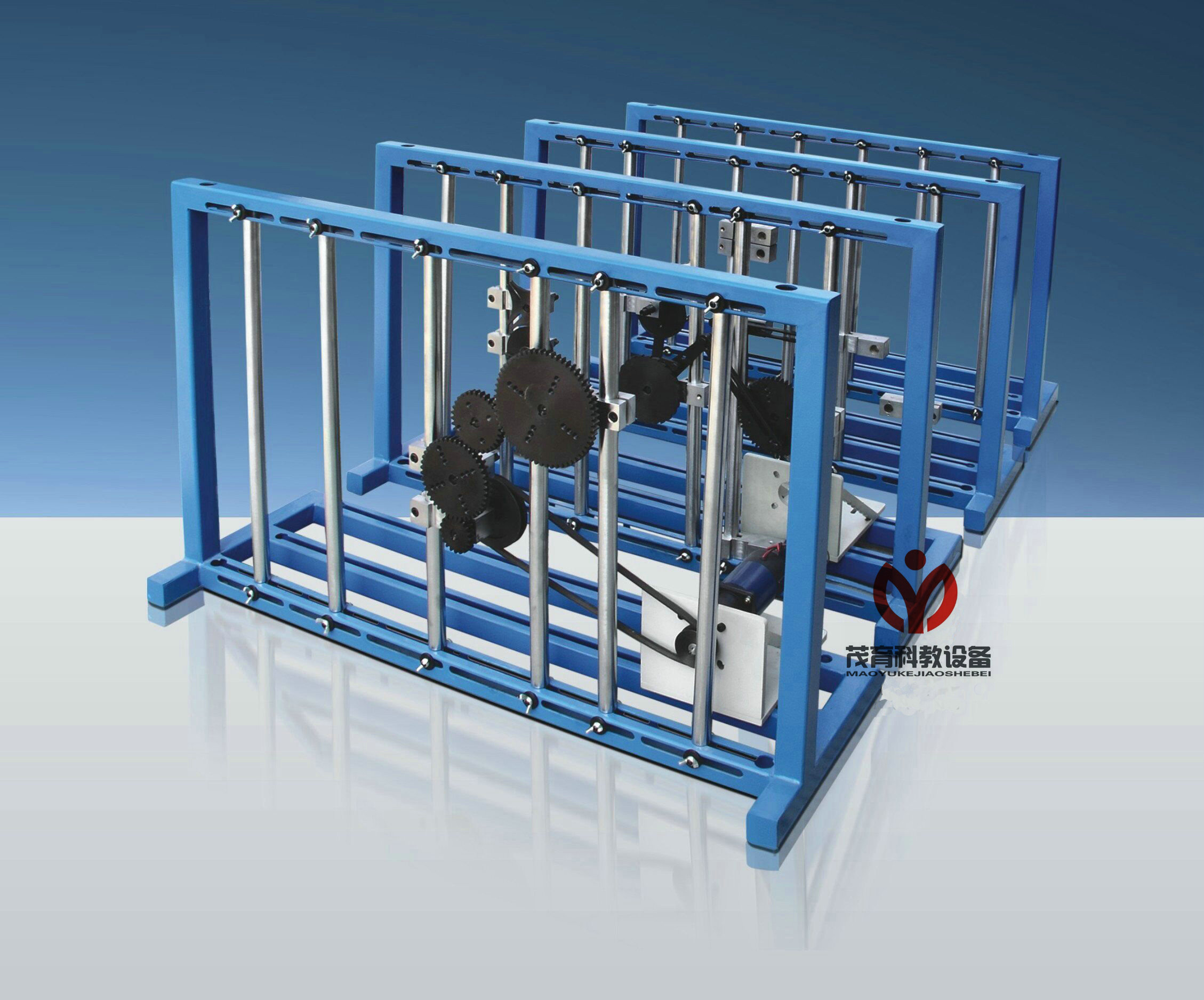

6、实验台机架数:4台套;

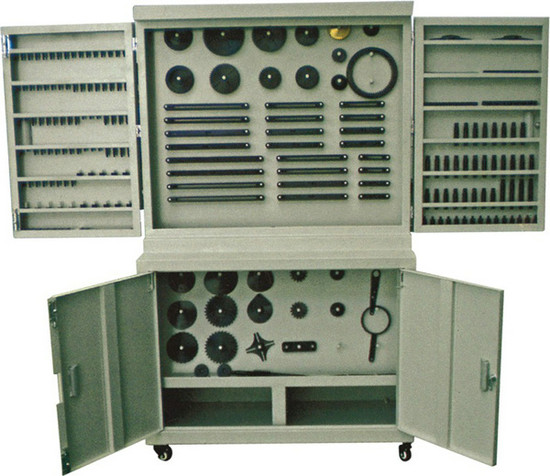

7、零件主要材质:A3钢、45#钢。
