模拟电路常用电子元器件的检测方法分析
电子元器件就像是电子产品的心脏，是电子产品存活的必要因素，它不仅影响着电子用品的健康状态还决定了电子用品的寿命。由于消费者零基础的电子元器件分析能力，从而导致自己买的电子用品问题百出。很多长期使用的电子产品，会因为使用时间过长而导致问题的出现，很可能就是一个特别简单的问题，只需要自己稍微操作一下就能解决，但由于对电子元器件的分析能力不足，常常会浪费很多的精力研究，最后返回厂家维修，这些时间大可不必浪费。所以了解电子元器件的检测分析能力是这个时代的必要本领。
一、常见的电子元器件介绍
在市场上的电子元器件种类多而繁杂，在电阻器、电容器和电感器上都有一大方面的分类。电子产品的性能是由电子元器件决定，其质量、功能和寿命等都起着决定性作用。精湛的检测方法可以保障电子产品的质量，从而在价格上有所提升，最大化的保证企业的利润。电子元器件是由工厂批发生产，不同的厂家生产出来的产品总有一定的不同，市场上的产品多而繁杂，由很多非法商家便抓住这个机会，为了自己的利益从不在乎电子元器件的质量，因此消费者被坑的现象有很多。这也是电子元器件顾名思义分为电子元件和电子器件，它们有着本质上的区别，在加工时元件的化学成分会发生改变而器件不会，元件会影响电压和电流而器件不会。尽管电子的元件和器件有着不同的作用机理，但对于电子元器件来说都缺一不可。在简单的了解电子元器件后，文章要进一步介绍电子元器件的检测方法，简单来说，在生产电子元器件时，检测是必不可少的环节，它是电子元器件正常使用的保障，只有通过检测的产品才算制造成功。而对于批量成产的产品则更需要检测的环节，通过检测得出合格率，从而不断的提高产品质量，找到问题的所在，在性能上做出保证。当然，不同的问题有不同的解决方法，要采用最有效的方法来解决问题。
二、电子元器件中常见的故障
1.电子元器件遭受损害
电阻熔断是最容易损坏电子元器件的形式之一，它有着极高的发生率。主要是指电阻值发生了异常的变化，与正常状态下的电阻值数值有了较大的差距，从而导致中断电阻的现象。
2.电子元器件的软件故障
电子元器件的软件方面也是一个比较脆弱的环节，在生活中遇见的电器漏电和产品发热等问题很有可能就是电子元器件的软件发生了问题，而且这种问题很难发现，通常发现时已经出现了很长时间的问题，并且基本上难以修复，是一个比较麻烦的问题。
三、电子元器件的检测办法
在前人的基础上，人们不断总结电子元器件的各种检测方法，在经过证实后，确实有很好的效果，在这里大致分为两种来进行概述，分别是利用电阻器和三极管来对电子元器件进行检测，并且都有很好的成效，但这仅仅只能解决其中的一部分问题，还有很多的电子元器件故障解决不了，还需要后人更加努力的来探讨电子元器件的检测方法，以下是具体的使用方法:
1.利用电阻器检测电子元器件
在电阻的两端分别连接一个万用表的表笔，所出现的读数就是判断的依据。根据电子元器件的材料通常会有一个数值的限制，当所出现的读数超过或低于了这个限制，便说明电子元器件没有正常工作，基本上可以确定故障的出现，而万用表的测量精度不高，只能对其内部检测，不正常的读数只能说明很有可能出现了漏电短路等问题，并不能精确的指出问题所在，这种模糊的判断很不方便，还需要进一步使用其它方法对其进行检测，从而找出问题的关键，再设法解决，这种方法占用了很多的时间，浪费了很多的精力。非线性的刻度关系要适应合适的量程，最理想的状态是全指针处在中段位置，更容易检测的进行，这才是正常的状态，如果全指针脱离了这个状态，便是电子元器件的故障问题。这种简单的方法是电器出现问题时的首要选择，很容易便清楚是否是电子元器件的故障问题。
2.利用三极管来检测电子元器件
利用三极管来检测电子元器件的问题是另外一种比较有难度的方法，它需要掌握一定的电子知识，NPN 型和PNP 型三极管分别是由两个PN 结的公共正极和公共负极构成的基极，有着很明显的区别，这也是三极管基极和管极型不同的原因。根据三极管不同的工作状态，来明确三极管的发射集和集电极。如果三极管的发射结电压为正，集电结电压为负，说明三极管有较大的穿透电流，如果情况相反，则说明三极管的穿透电流较小。相对于上种方法来说，这种利用三极管的方法更需要专业知识的支撑，所以对于一般人来说是比较难的，但对于专业人员，确实比较简单的方法了，主要在于其中的原理。

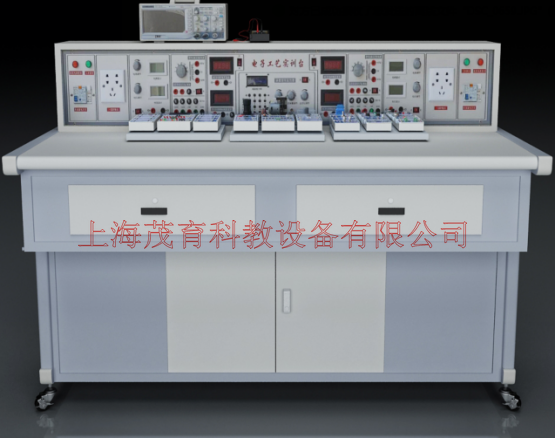

四、模电数电技术综合应用创新实训考核装置的产品介绍：
本实训装置适用的专业有电气类、电子类、机械类、机电类及一般工程类专业的<模拟电子技术>、<数字电子技术>、 <电工基础>、<电路原理>、<电路与磁路>、<电工学>、<电力电子技术>等多门课程的综合应用、创新实训要求。并可进行相关课程的课程设计，毕业设计以及电工、电子产品研制。
电工创新实训模块为塑料有机盒及PCB板构成，且包括多个组合模块，为学生提供了一个进行综合应用、创新实训，可充分发挥学生潜能的完全开放的平台。
二、模拟电路实验台,模拟电路实验设备,模拟电路实验装置技术指标
1.工作电源：单相三线 AC 220V±10% 50Hz
2.温度：－10～40℃；环境湿度：≤90%（25℃）
3.外形尺寸：长×宽×高=1600×700×1200㎜（左右）
4.整机功耗：≤0.5KW
5.安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、模拟电路实验台,模拟电路实验设备,模拟电路实验装置功能特点
1、由验证书本知识，转向综合应用书本知识，实验、实训安排以培养能力为主线，以技术应用为目标，接近生产实际。
2、由学生独立自主去搭建实验、实训电路，各种模块精心配置，有多个应用组合部件，模块采用塑料有机盒，兼作实物示教，一举多得。电工电子单元模块包括实训指导书项目所需的单元，还为学生可能进行的创新与探索，配置了较齐全的单元。
3、装置提供了齐全的各种电源及信号源，以及各种仪表，为学生提供了一个完全开放的，可充分发挥创新潜能的平台，在此平台上，可以做电工电子产品线路的安装调试和排故，还可做技能竞赛、课程设计、毕业设计和科技开发；而且模块维修方便，可放手让学生操作、试验，无后顾之忧。
4、本装置配套电工技术综合应用创新实训项目，均经过反复斟酌、精心配置；其中有许多电子产品线路，不仅有利于知识的实际应用，而且可以大大提高学生的学习兴趣。
四、模拟电路实验台,模拟电路实验设备,模拟电路实验装置各个功能模块单元功能构成：
电源仪表控制屏部分介绍：
电源仪表控制屏箱体采用铁质双层亚光密纹喷塑结构，铝质面板。
1、控制及交流电源部分
提供单相相固定220V交流电源，设有电流型，电压型漏电开关，具有告警和复位功能。
2、低压交流电源模块
电压3－24V分七档可调，分3V，6V，9V，12V，15V，18V，24V输出，最大输出电流1.5A，电流表指示， 同时提供双17V带中心抽头变压器一只。
3、直流稳流稳压电源模块
★A.双路直流程控电源
1）采用DAC加MOS管恒流输出，每路输出0-30V/2A，电压稳定度≤0.3%，电流稳定度≤0.3%，有短路、过流自动保护功能，设有短路软截止自动保护和自动恢复装置。
2）2.7寸TFT液晶屏显示输出电压、输出电流、负载电压和负载电流，并且具有恒流提醒功能。
3）采用EC11旋钮编码器调节输出电流和限位电流。
4)上位机设置输出电流和限位电流，并有实时监视及锁定和关断功能。
5)电源效应≤0.01%+3mV
6)负载效应≤0.01%+3mV（I≤1A）/≤0.02%+5mV （I≤3A）。
7)恢复时间≤100us。
8)涟波和噪声≤1mVrms。
9)温度系数≤100ppm/℃。
10)工作温度范围-20℃～+50℃。
★B.固定直流电源
1）电压电流参数±5V/5A、±12V/2A。有短路、过流自动保护功能，设有短路软截止自动保护和自动恢复装置。
2）固定电源测量板2.7寸TFT液晶屏具有正负电压显示，正负电流显示，具有过载提示功能。
3)上位机具有实时监视及关断功能。
4)纹波与噪声：150mVp-p。
5)启动上升时间：100ms。
6)工作温度范围：-20℃～+50℃。
★4、直流测量仪表及函数发生器模块
★A、智能型直流电压表
1)测量范围：0-1000V, 设置2V/20V/200V/1000V四档量程，具有量程自动切换,超量程自动报警功能。
2) 2.7寸TFT液晶屏显示四位测量值，具有超量程提示功能。
3)测量精度：±0.5%+2。
4)抽样率：5次/秒
5)工作温度范围：-20℃～+50℃。
6)上位机具有实时监视及关断功能。
7)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
★B、智能型直流电流表
1)测量范围：0-5A,设置 2mA/20mA/200mA/5A四档量程，具有量程自动切换,超量程报警功能。
2)2.7寸TFT液晶屏显示四位测量值，超量程提示。
3)测量精度：±0.5%+2。
4)抽样率：5次/秒
5)工作温度范围：-20℃～+50℃。
6)上位机具有实时监视及关断功能。
7)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
★C、DDS功率型函数发生器/频率计：
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。
2）2.7寸TFT液晶屏显示输出频率、波形、占空比、幅度、衰减、偏置。
3）正弦波输出幅度≥10V，输出阻抗50Ω，失真度<1%（1HZ-- 10KHz）。
4）频率范围 1HZ~3MHz, EC11旋钮编码器调节。
5）输出幅度采用EC11旋钮编码器调节，正弦波输出具有20db,40db，60db衰减。
6）方波占空比可调, 调节范围：5%-95%调节；
7）外测频率功能，频率计测量范围1HZ-100MHz，幅度3.3V，具有自动换档功能。
8）上位机设置函数信号发生器各个参数，并有实时监视及锁定和关断功能
9）上升时间≤50。
10) 5V正反相单脉冲输出。
11) 工作温度范围：-20℃～+50℃。
5、实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固。实训桌下方设有柜子，可以放置实训模块和工具以及资料等，还设有四个带刹车的轮子，便于移动和固定。
6、提供电烙铁，剥线钳，螺丝刀，尖嘴钳，数字万用表等常用配套工具1套。
★7、电子技术创新实训模块 (具体可见相应清单列表)
提供一套实训模块，可以完成模拟电子技术、数字电子技术和电子综合应用实训项目，电力电子技术应用等。实训模块面板采用PCB板制作而成，器件和信号接口均已引至板上的专用插座，实训模块有四个弹性插脚，与专用实训孔板配套使用。
实训模块由透明元件盒及PCB板构成，元件盒是组合式透明元件盒，元件盒单元组采用多元件、典型实训单元电路、典型传感器、通用集成电路插座等制成，可根据实训需要方便地组合成不同的电工电子实训线路；使实训具有开放性和创新性，元件盒体由透明有机工程塑料注塑而成，具有示教功能，使使用者能够观察到元件形状和接线方式，有利于教师讲解和学生认识；面板采用PCB制作而成，表面清爽、符号线路清晰、表面耐磨损、元件更换容易；面板上标志的元件电路符号采用最新国家标准，具有整体结构紧凑、外形美观大方、安装简单、使用保管方便等特点。导线插孔采用防转座，导线装有弹性插头可在模块上面插接，以保证可靠连接进行各种实训；实训时可根据实训内容和技能训练的需要，方便的任意组合实训线路，以完成不同的实训项目等。
五、模拟电路实验台,模拟电路实验设备,模拟电路实验装置可以完成的实训项目
（一）模拟电子技术实训项目
项目一 常用二极管的性能测试及应用
项目二 双极晶体管及场效管输出特性的测定
项目三 单管放大电路的研究
项目四 两极放大电路及负反馈放大电路的研究
项目五 助听器电路的调试（电子产品线路）（综合应用）
项目六 恒流充电电路（场效应管的应用）（电子产品线路）（综合应用）
项目七 三极管放大电路故障排除
项目八 整流、滤波及稳压电路的研究
项目九 直流稳压正、负电源电路的研究
项目十 典型复合互补OTL功率放大电路调试（电子产品线路）（综合应用）
项目十一 OTL功率放大电路的故障排除
项目十二 LM386集成音响功率放大电路及其应用（电子产品线路）（综合应用）
项目十三 运算放大器基本运算电路
项目十四 对由运放器组成的积分运算电路、微分运算电路
项目十五 对由运放器组成的电压比较器传输特性的研究
项目十六 气敏传感器制作烟雾报警器的制作与调试（电子产品线路）（综合应用）
项目十七 方波、三角波和锯齿波发生器电路的研究与测试
项目十八 三角波、方波及正弦波发生器的制作竞赛
项目十九 RC（文式桥式）正弦波振荡器和制作与调试
项目二十 电容三点式LC正弦波发生器
项目二十一 有源滤波电路研究
项目二十二 直流—直流（DC—DC）集成电压变换电路的应用与调试（电子产品线路）（综合应用）
项目二十三 恒温控制电路的制作与调试（竞赛项目）（电子产品线路）（综合应用）
（二）数字电子技术实训项目
项目一 基本逻辑门电路功能测试
项目二 优先编码器功能测试
项目三 二进制译码器和数据选择器功能测试
项目四 全加器和超前进位全加器功能测试
项目五 数值比较器功能测试
项目六 七段码锁存/译码/驱动器功能测试
项目七 各类触发器功能测试
项目八 双向移位寄存器功能测试
项目九 二一五一十进制计数器功能测试
项目十 二位十进制计数/译码/驱动/显示电路
项目十一 可逆十进制计数电路功能测试
项目十二 N进制计数电路功能测试
项目十三 555定时器基本应用电路
项目十四 微分型单稳态触发器
项目十五 集成单稳态触发器及其应用
项目十六 集成施密特触发器及其应用
（三）数字/模拟电子技术综合应用实训项目
项目十七 声光控制节能路灯电路（电子产品线路）（综合应用）
项目十八 8线数据传输电路（电子产品线路）（综合应用）
项目十九 4位环形计数节拍发生器（电子产品线路）（综合应用）
项目二十 秒脉冲信号发生器（电子产品线路）（综合应用）
项目二十一 救护车/消防车声响报警电路（电子产品线路）（综合应用）
项目二十二 D/A转换器将数码转换成单极性、双极性模拟电压
项目二十三 数控变频三角波—方波发生器
项目二十四 移位寄存器彩灯显示电路（电子产品线路）（综合应用）
项目二十五 8位优先编码器抢答电路（电子产品线路）（综合应用）
项目二十六 触摸式密码电子锁电路（电子产品线路）（综合应用）
项目二十七 数字钟电路（电子产品线路）（综合应用）
项目二十八 二位十进制计数符合电路（电子产品线路）（综合应用）
项目二十九 交通灯控制电路（电子产品线路）（综合应用）
项目三十 升/降阶梯波发生器（电子产品线路）（综合应用）
项目三十一 光电转换加/减计数电路（电子产品线路）（综合应用）
（四）、电力电子技术及应用创新实训项目
项目一 晶闸管的控制特性及它作为固体开关的应用（电子产品电路）（综合应用项目）
项目二 单结晶体管触发电路
项目三 晶闸管单相半控桥式整流电路（电阻负载）的调试与分析
项目四 晶闸管单相半控桥式整流电路（电阻电感负载）（反电势负载）的研究
项目五 IGBT 直流斩波电路的调试与分析（电子产品电路）（综合应用项目）
项目六 双向晶闸管单相交流调压（调光台灯）电路的制作与调试（电子产品电路）（综合应用项目）
项目七 功率晶体管（BJT）PWM 控制直流电动机可逆调速电路（电子产品电路）（综合应用项 目）
五、结语
在高速发展的时代，电子产品的发展有最为迅猛的趋势，电子产品已经普及在人们的日常生活中，随着时间的推移，人们对电子产品的功能质量要求越来越高，而电子元器件作为电子产品的基本要素，其质量要求更为严格。为了人们的生活更加方便，要大大提高电子元器件的检测能力，确保电子元器件的品质，从而保证电子产品的质量。
