液体流量仪表的特点原理及实验方案设计
流量测量仪表是用来测量管道或明沟中的液体、气体或蒸汽等流体流量的工业自动化仪表，又称流量计。有应变、电容和振弦式等差压变送器，以及双波纹管差压计等类型。这类仪表调试方便，且已规范化。只要将节流装置与差压计配套就可用于测量流体的流量。双波纹管差压计广泛应用在石油、化工、冶金、电力和轻工业等行业，仪表和节流装配套使用时，可以测量液体、蒸汽和气体的流量；和平衡器配套使用时，可以测量液位；单独使用时，可以测量液体、气体的压力、吸力，显示形式为指示、记录、报警、积算，采用了焊接波纹管，保证了高、低压波纹管有效面积一致，消除了静压误差，提高了测量精确度。
一、液体流量仪表的特点以及原理
1.液体流量计特点
1)管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
2)测量结果与流速分布、流体压力、温度、密度、粘度等物理参数无关。
3)在现场可以根据用户实际需要在线修改量程。
2.液体流量计的工作原理
液体流量计的工作原理是基于法拉第电磁感应定律。在液体流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。
液体流量计精度较高，但安装、电缆敷设要求较严格，适宜于测量精度要求较高的场合，或测量管道位于地面以下或半空中的测量场合(将传感器安装于测量管道，转换器安装于地面或便于维护的场所)。由于硝酸磷肥装置工艺对大多数流量计精度的要求不是很高，故技改或新增的
二、液体流量仪表的应用范围
流量计量广泛应用于工农业生产、国防建设、科学研究对外贸易以及人民生活各个领域之中。在石油工业生产中，从石油的开采、运输、炼冶加工直至贸易销售，流量计量贯穿于全过程中，任何一个环节都离不开流量计量，否则将无法保证石油工业的正常生产和贸易交往。在化工行业，流量计量不准确会造成化学成分分配比失调，无法保证产品质量，严重的还会发生生产安全事故。在电力工业生产中，对液体、气体、蒸汽等介质流量的测量和调节占有重要地位。流量计量的准确与否不仅对保证发电厂在最佳参数下运行具有很大的经济意义，而且随着高温高压大容量机组的发展，流量测量已成为保证发电厂安全运行的重要环节。如大容量锅炉瞬时给水流量中断或减少，都可能造成严重的干锅或爆管事故。这就要求流量测量装置不但应做到准确计量，而且要及时地发出报警信号。在钢铁工业生产中，炼钢过程中循环水和氧气(或空气)的流量测量是保证产品质量的重要参数之一。在轻工业、食品、纺织等行业中，也都离不开流量计量。
三、液体流量仪表标定实验的原理设计
1.液体流量仪表标定实验装置是生产与科学试验中的重要参数，不论是工业生产还是科学试验都需要进行流量的测量，以核算过程或设备的生产能力及各部分流量所占的比例，以便对过程或设备作出评价。目前，测量流量的仪表大致可分为三类，即速度法、体积法和质量流量法。
虽然各种流量仪表在出厂前都进行了流量标定，建立了流量刻度标尺，但是在实验室或生产上应用时，工作介质、压强、温度等操作条件往往和原来标定时的条件不同。为了精确地使用流量计，则需要在使用之前进行现场校准工作。

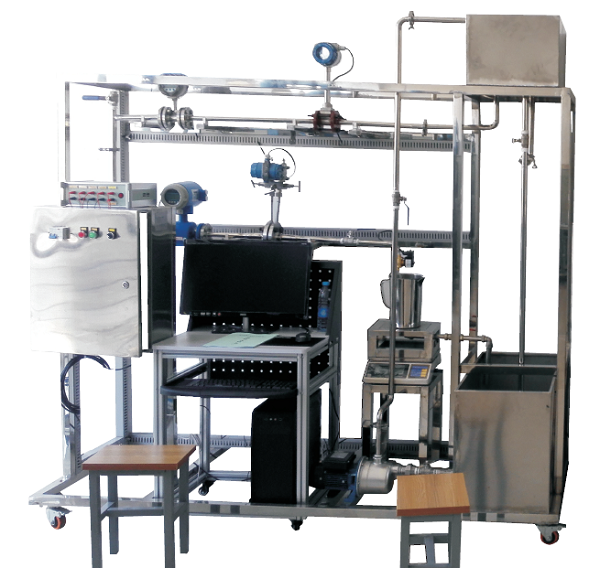

2.配置方案：主要采用称重法，对孔板流量计、电磁流量计、涡轮流量计、涡街流量计进行标定和校验。采用高精度采集仪采集数据，经过串口传输给计算机使用；完成实时数据读取，数据计算和数据存储，历史数据查询以及实时曲线绘制，并实现流量计标定。
3.技术参数
1)流量范围：1～10m3/h
2)压力：1.6MPa介质：水
3)仪表测量精度：0.5级
4)电源：440V 16A
5)输出信号：4～20mA
6)涡街流量计，检测介质温度-20~250℃，精度等级：液体≤1%，测量范围液体3~60m3/h,可正偏。
7)涡轮流量计，检测介质温度-20~120℃，精度等级：≤0.5%，测量范围4~40 m3/h。
8)电磁流量计，检测介质温度-15~100℃，精度等级：≤0.5%，最大测量流量70 m3/h
9)板孔流量计，检测介质温度-15~250℃，精度等级：≤1%，公称压力2.5MPa。
10)功能齐全，使用方便，数据采集过程全部由计算机控制，达到数据显示和绘图同步进行。
四、总结
随着集成电路技术的迅速发展，具有锁相环路技术的超声(波)流量计也得到了普遍应用。微型计算机的广泛应用，进一步提高了流量测量的能力，如激光多普勒流速计应用微型计算机后，可处理较为复杂的信号。流量可利用各种物理现象来间接测量，所以流量测量仪表种类繁多。按测量方法分，流量计有差压式、变面积式、容积式、速度式和电磁式等。
