三相异步电动机定子串电阻降压启动手动控制线路实验

一、操作所需电器元件明细表见表9 表9

代号	名称	型号	规格	数量	备注
QS1	低压断路器	DZ108-20/10-F	脱扣器整定电流0.63-1A	1	实训屏上
FU	熔断器		配熔体2A	3
QS2	转换开关		450V2A	1
M	三相鼠笼式异步电动机		U380V (Y) I_N0.53AP_N160W	1
R	电阻		510Ω/25W	3

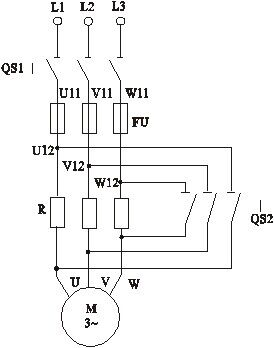

二、电路图

图9（a）
合上电源开关QS1，由于定子绕组中串联电阻，起到降压作用，所以这时加到电动机定子绕组上的电压低于额定电压，这样就限制了起动电流。随着电动机的起动，转速逐渐升高。当电动机转速接近额定转速时，立即合上QS2，将电阻R短接，定子绕组上的电压便上升到额定工作电压（全压）运行，使电动机处于正常运转状态。

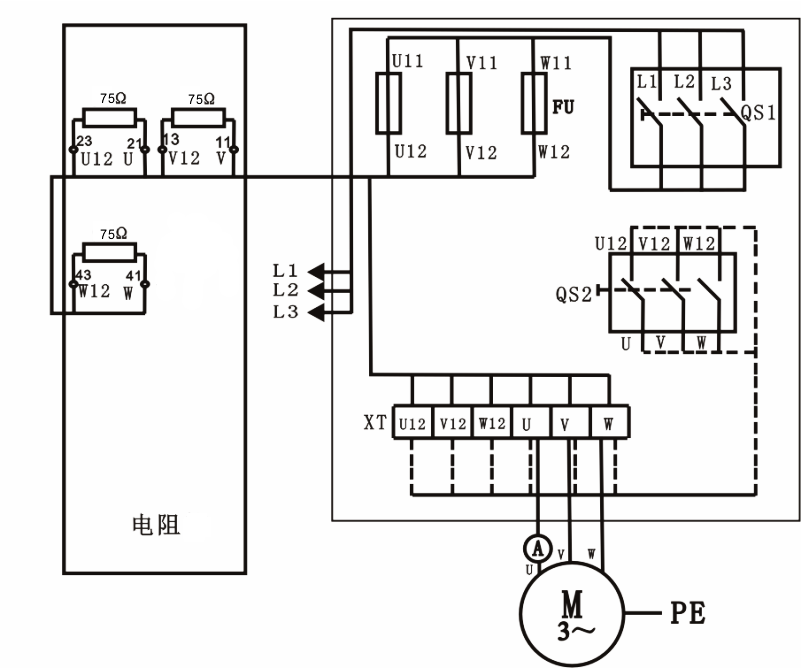

三、参考接线图

图9（b）
四、检测与调试
确认接线正确后，先把开关QS1、QS2放在断开位置，接通交流电源，“合”开关QS1，电机降压起动，观察起动电流冲击值，电机起动转速升高后，合QS2，将电阻R短接。然后停机，QS2仍“合”位置，“合”QS1使电机全压直接起动，观察电流表指示的冲击值，以作比较。
若操作中有不正常现象，应停机并分析排除后才可接通电源使电机正常工作。
