接触器控制串联电阻降压起动线路实验图

一、操作所需电器元件明细表见表
代号 名称 型号 规格 数量 备注
QS 低压断路器 DZ108-20/10-F 脱扣器整定电流0.63-1A 1 实训屏上
FU1 熔断器   配熔体2A 3
FU2 熔断器   配熔体2A 2
KM1
KM2
 交流接触器 2 线圈AC380V 2
FR 热继电器 JR16B 整定电流0.63-1A 1
SB1 SB2 SB3 按钮开关     3
M 三相鼠笼式异步电动机   U380V (Y)
I N0.53APN160W		 1
R 电阻   510Ω/25W 3

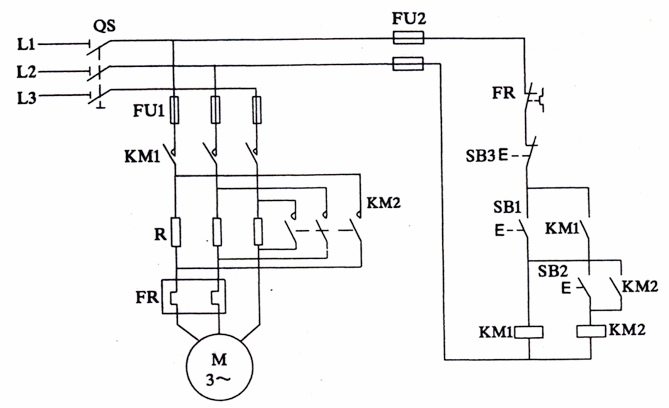

二、电路图
