三相异步电动机定子串电阻降压启动自动控制线路实验说明

一、操作所需电器元件明细表见表1

代号	名称	型号	规格	数量	备注
QS	低压断路器	DZ108-20/10-F	脱扣器整定电流0.63-1A	1	实训屏上
FU	熔断器		配熔体2A	3
KM1、KM2	交流接触器		线圈AC380V	2
KT	通电延时时间继电器	ST3PA－B	AC380V	1
FR	热继电器	JR16B	整定电流0.63~1A	1	整定电流0.63A
SB1、SB2	按钮开关	LAY16	一常开一常闭自动复位	2	SB1绿色、SB2红色
M	三相鼠笼式异步电动机		U380v(Y)IN0.53APN160W	1
R	电阻		510Ω/25W	3

二、电路图

                                                                图1
合上电源开关QS，按下起动按钮SB1，接触器KM1与时间继电器KT的线圈同时通电，KM1主触头闭合，由于KM2线圈的回路中串有时间继电器KT延时闭合的动合触头而不能吸合，这时电动机定子绕组中串有电阻R，进行降压起动，电动机的转速逐步升高，当时间继电器KT达到预先整定的时间后，其延时闭合的动合触头闭合，KM2吸合，主触头闭合，将起动电阻R短接，电动机便处在额定电压下全压运转，通常KT的延时时间为4~8s。

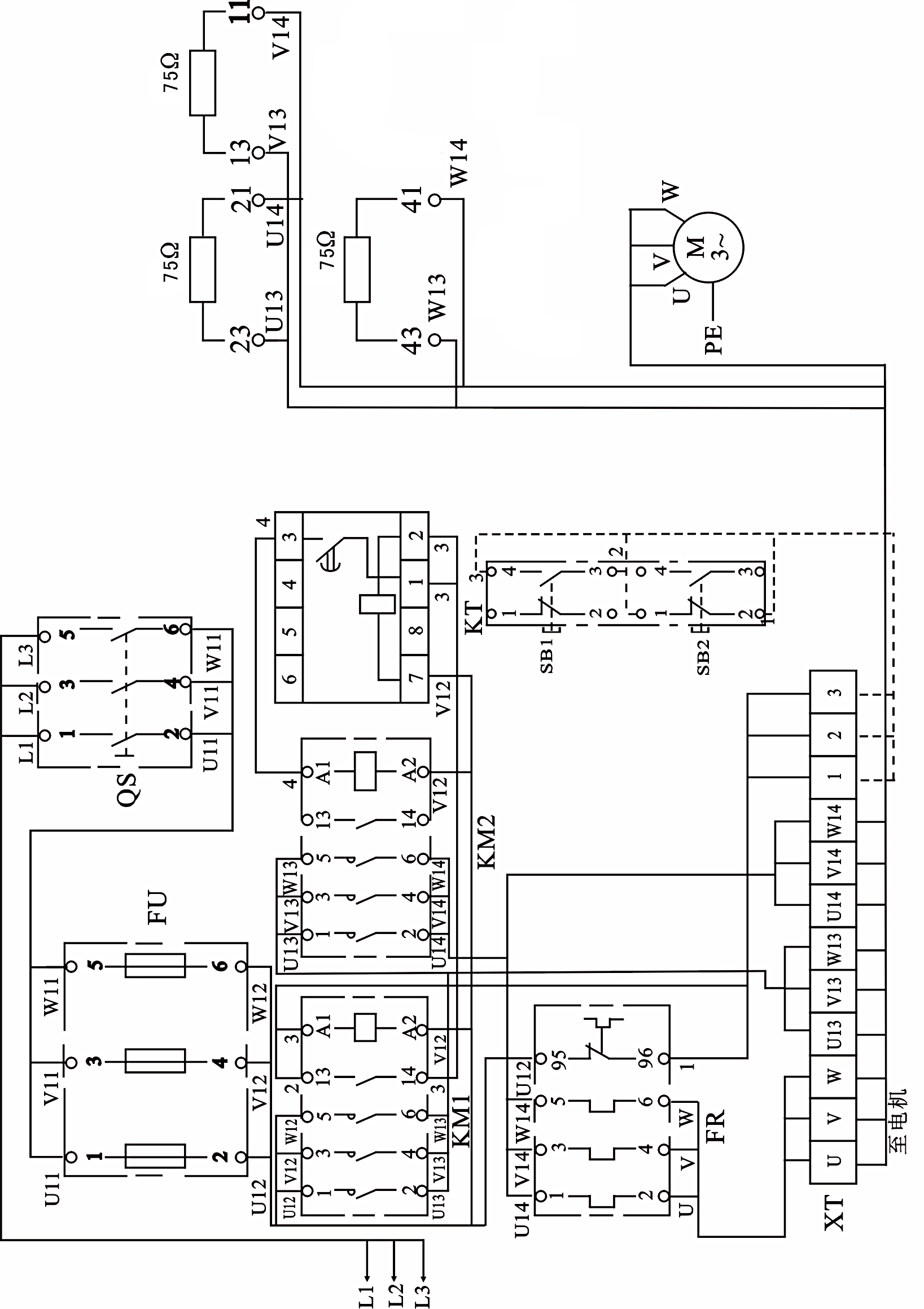

三、参考接线图
在挂箱上分别选择FU、KM1、KM2、FR、KT、SB1、SB2等器件。

                                        图2（b）
四、检测与调试
确认接线正确后，“合”QS ，按下SB1，控制线路及电机应能正常工作，若不正常工作，应断开电源并分析排除后才能合电源重新操作。
