有变压器全波整流能耗制动控制线路实验


有变压器全波整流能耗制动控制线路实验操作所需电器元件明细表:
代号 名称 型号 规格 数量 备注
QS 低压断路器 DZ108-20/10-F 脱扣器整定电流0.63-1A 1 实验屏上
FU1 熔断器   配熔体2A 3
FU2 熔断器   配熔体2A 2
KM1 KM2 交流接触器   线圈AC380V 2
SB1 SB2 按钮开关 LAY16 一常开一常闭自动复位 2 SB1绿色
SB2红色
KT 通电延时时间继电器 ST3PA-B 输入交流380V 1
FR 热继电器 R16B-20/3 整定电流0.63-1A 1
M 三相鼠笼式异步电动机   UN380V（Y）
IN0.53APN160W		 1

TC 变压器   380V/110V 1 在挂箱上
VC 桥堆 KBP310   1 在挂箱上
R 电阻   510Ω 1
二、电路图

图（1）
该控制线路适用于10KW以上功率较大的电动机的能耗制动，控制线路中的直流电源由单相桥式整流器供给，电阻R用以调节电流，从而调节制动强度。
三、安装与接线

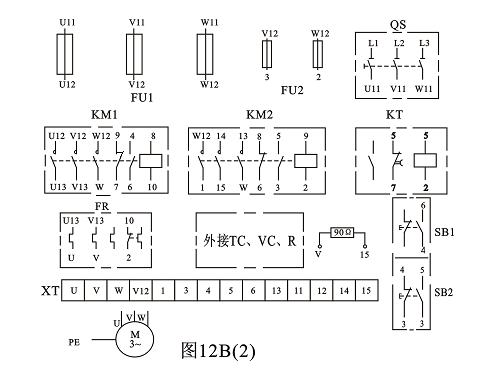

布置与接线可参考图16（2），操作者应画出实际接线图。

四、检测与调试
经检查安装牢固与接线无误后，接通交流电源，调节R阻值，使能耗制动电流为I=IN及I=2IN、分别观察二种电流下的能耗制动时间，若操作中出现不正常故障，则应分析排除使之正常工作。
