三相线绕式异步电动机自动控制线路实验说明

一、操作所需电器元件明细表见表17

代号	名称	型号	规格	数量	备注
QS	低压断路器	DZ108-20/10-F	脱扣器整定电流0.65~1A	1
FU	螺旋式熔断器	RL1-15	配熔体3A	3
KM1～KM3	交流接触器	CJX2-0910	线圈AC380V	3
FR	热继电器	JRS1D-25	整定电流0.63~1A	1
KT1、KT2	通电延时时间继电器	ST3PA-B	输入交流AC380V	2	②、⑦ 加AC380V
	继电器方座	PF-083A		2
SB1、 SB2	按钮开关	22LAY16		2	SB1绿色 SB2为红色
XT	接线端子排		AC660V25A	15位
M	三相绕线转子异步 电动机		UN380V（Y） IN0.5A	1
	绕线式异步电动机 转子外接电阻箱		15/5/2/0Ω	1


二、电路图：

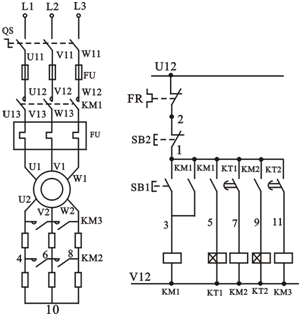

                                 图17（a）

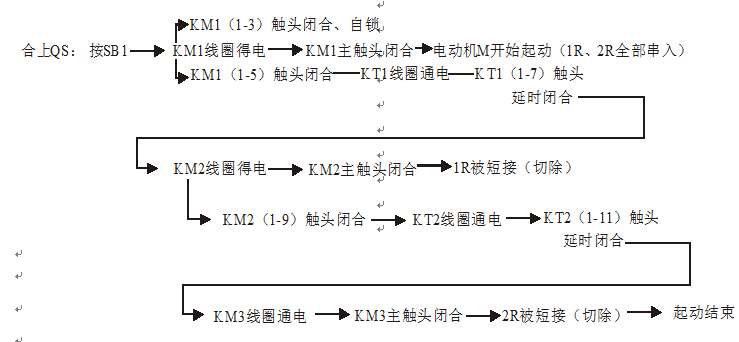

图17（a）采用时间继电器来控制转子电阻的分断切除，该线路的动作过程为：

三、安装与接线

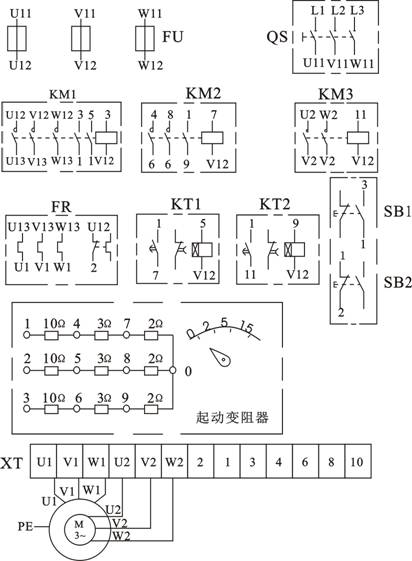

布置与接线可参考图17（b），操作者应画出实际接线图。安装与接线后应符合第二章2—1的要求。

                                      图17（b）
四、检测与调试：
检查接线无误安装牢固后，可接通交流电源，观察动作过程是否符合电路图的要求，若不符合控制线路的动作过程则应停机分析，并排除故障。
