JS20单结晶体管时间继电器实验

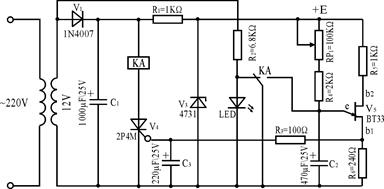

一、电路原理图：

                                                 图1
二、元器件清单：

序号	名称	型号与规格	数量	备注
1	电阻器	RJ-0.25W-1KΩ±1℅	1	R1
2		RJ-0.25W-6.8KΩ±1℅	1	R2
3		RJ-0.25W-100Ω±1℅	1	R3
4		RJ-0.25W-2KΩ±1℅	1	R4
5		RJ-0.25W-1KΩ±1℅	1	R5
6		RJ-0.25W-240Ω±1℅	1	R6
7	电容器	CD11-25V-1000uF	1	C1
8		CD11-25V-470uF	1	C2
9		CD11-25V-220uF	1	C3
10	发光二极管	LEDΦ 5	1	红色
11	二极管	1N4007	1	V1
12	稳压二极管	1N4731/12V	1	V3
13	双基极二极管	BT33	1	V5
14	单相可控硅	2P4M	1	V4
15	电位器	WH5-1-100K	1	RP1
16	继电器	HJR-21FF-S-Z-12V	1	KA
17	接线柱	φ3 弱电	2	绿2
18	电子线路板		1

三、基本原理简述：
本电路是由延时环节、鉴幅器、输出电路、电源和指示灯五部分组成。
电源的稳压部分由电阻R₁和稳压管V₃构成，为延时环节供电，输出电路中的可控硅V₄和继电器KA则由半波整流电路直接供电。
电路的工作原理如下：当接通电源后，经二极管V₁整流、电容器C₁滤波、并经R₁和V₃的稳压后，通过RP₁、R₄对电容C₂进行充电。电容C₂上电压按指数规律逐渐升高，当此电压大于单结晶体管V₅的峰点电压时，单结晶体管导通，C₂经V₅的eb₁极和R₆放电，在R₆上输出脉冲电压，触发晶闸管V₄。V₄的导通使继电器KA吸合，KA的触头同时将C₂短路，使之迅速放电，单结晶体管的eb₁之间电压迅速下降，当降到V₅的谷点电压时，V₅关闭。同时LED指示灯点亮。当切断电源时，继电器KA释放，电路恢复原始状态，等待下次动作。通过调节RP₁可以调整延时时间。
四、试验：
1) 接通电源，用万用表测量电容器C₂两端的电压变化，仔细观察其变化趋势，记录继电器吸合瞬间及吸合后的电压值，并观察到发光二极管被点亮。然后关掉电源，LED熄灭，继电器释放。
2) 用秒表记录从接通电源到指示灯点亮(继电器吸合)所需的时间。
3) 调节电位器RP₁，使其值增大，重复试验步骤1)和2)，并比较之。
