时间继电器控制双速电机的控制线路实验

时间继电器控制双速电机的控制线路实验-操作所需电器元件明细表：

代号	名称	型号	规格	数量	备注
QS	低压断路器	DZ108-20/10-F	脱扣器整定电流0.63~1A	1
FU1	螺旋式熔断器	RL1-15	配熔体3A	3
FU2	瓷插式熔断器	RT18-32	配熔体3A	2
KM1~KM3	交流接触器	CJX2-0910	线圈AC380V	3
KT	通电延时时间继电器	ST3PC-B	输入交流AC380V	1	一常开 一常闭
	继电器方座	PF-083A		1
SA	转换开关	KN1-303		1	中间为完全断开
XT	接线端子排	JF5	AC660V25A	10位
M	双速异步电动机	WD24	UN380V IN0.6A	1

二、电器图：

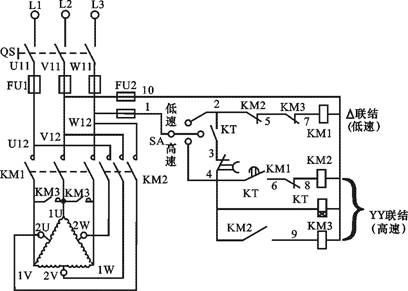

                                            图1（a）
该控制线路的工作原理如下：当开关SA扳到中间位置时，电动机处于停止。如把开关扳到标有“低速”的位置时，接触器KM1线圈获电动作，电动机定子绕组的3个出线端IU、IV、IW与电源联结，电动机定子绕组接成△以低速运转。如把开关SA扳到标有“高速”的位置时，时间继电器KT线圈首先获电动作，它的常开触头KT瞬时闭合，接触器KM1线圈获电动作，使电动机定子绕组接成△，首先以低速起动。经过一定的整定时间，时间继电器KT的常闭触头延时断开，接触器KM1线圈断电释放，KT常开触头延时闭合，接触器KM2线圈获电动作，紧接KM3接触器线圈也获电动作，使电动机定子绕组被接触器KM2、KM3的主触头换接成双Y，以高速运转。
三、时间继电器控制双速电机的控制线路实验安装与接线：
布置与接线可参考图33（b），操作者应画出实际接线图。安装与接线后应符合第二章2-1的要求。

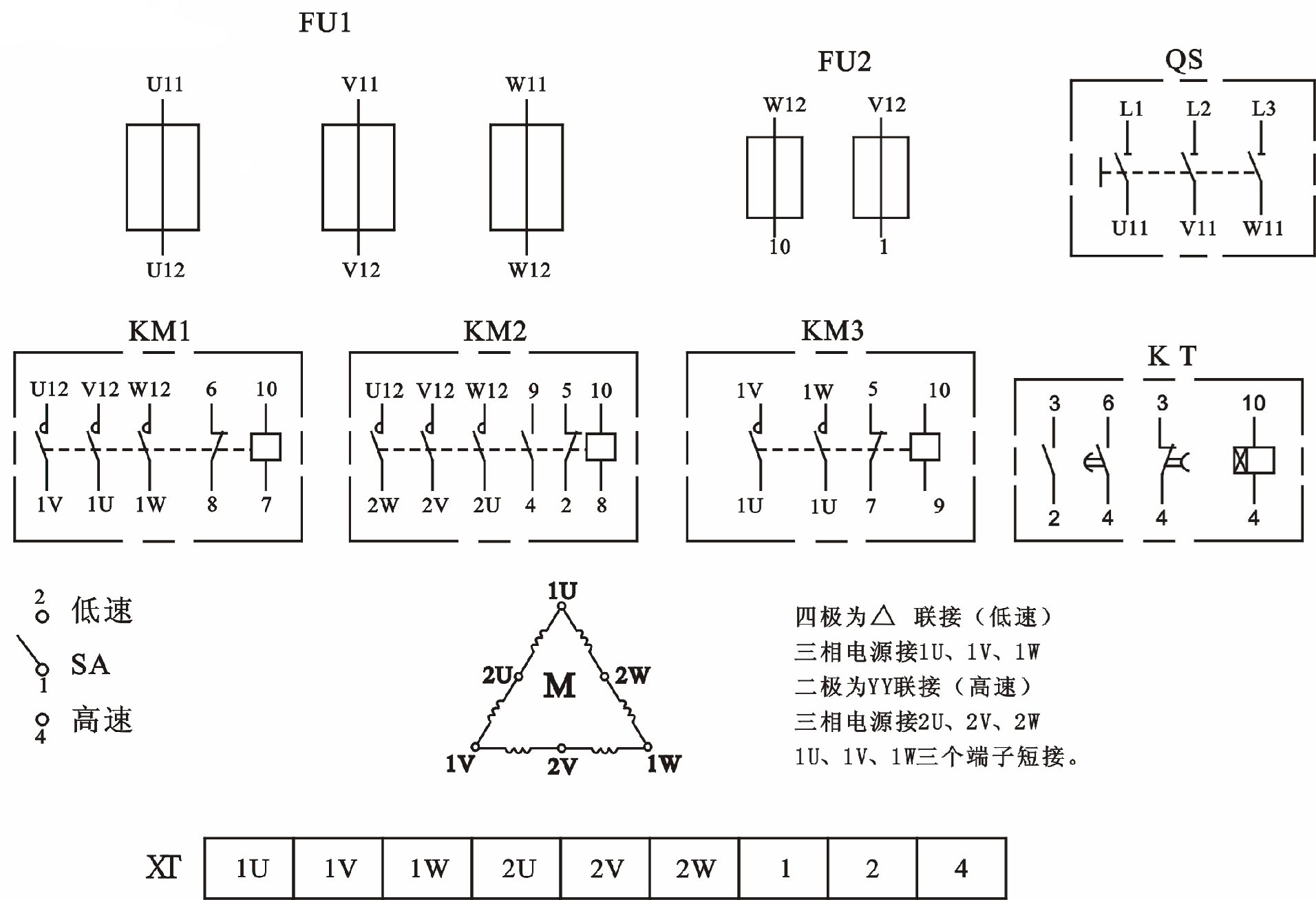

                                                                图1（b）
四、时间继电器控制双速电机的控制线路实验检测与调试：
电机绕组的六个端子先不接，调节通电延时时间继电器，使延时时间约5秒。再把电机的六个端子接上，确认接线无误，操作者可接通交流电源自行操作，若出现不正常，则应分析并排除故障。
