双速异步电动机实验
一、双速异步电动机-实验目的:
用实验方法测定二种转速时的工作特性,从而加深对变极调速原理的理解。
二、预习要点:
1、变极调速原理。
2、工作特性的测试方法。
三、实验项目:
1、二极电机时的工作特性测试。
2、四极电机时的工作特性测试。
四、双速异步电动机-
实验方法:
1、实验设备
序 号 |
型 号 |
名 称 |
数 量 |
1 |
DQ03-1 |
导轨、旋转编码器及数显转速表 |
1件 |
2 |
DQ19 |
校正直流测功机 |
1件 |
3 |
DQ18 |
双速异步电动机 |
1件 |
4 |
DQ44 |
交流电流表 |
1件 |
5 |
DQ45 |
交流电压表 |
1件 |
6 |
DQ25 |
单三相智能功率、功率因数表 |
1件 |
7 |
DQ22 |
直流电压、毫安、安培表 |
1件 |
8 |
DQ27 |
三相可调电阻器 |
1件 |
9 |
DQ31 |
波形测试及开关板 |
1件 |
2、屏上挂件排列顺序
DQ22、DQ27、DQ45、DQ44、DQ25、DQ31
3、四极电机时的工作特性测试

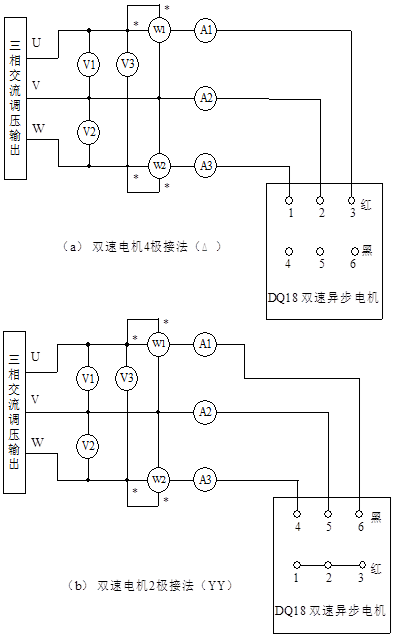

图 1 双速异步电动机(2/4极)
1)把三相调压器回到零位,按图1(a)接线,使电动机为Δ接法(四极电机)。电机和校正直流测功机机同轴联接(校正测功机机的接线参考实验4-1的图4-3)。负载电阻选用DQ27上900Ω串900Ω加上900Ω并联900Ω共2250Ω电阻值。
3) 接通交流电源(合控制屏上起动按钮),调节调压器,使输出电压为电动机额定电压220伏,并保持恒定。
4)给电机施加负载,使异步电动机定子电流逐渐上升到1.25倍额定电流。从这负载开始逐渐减小负载直至空载(即增大负载电阻R2,直至开路),在这范围内读取异步电动机的定子电流、输入功率、转速、转矩(查表)。
5) 共读取数据6~8组并记录于表2中。
表1 U
N=220V I
f= mA Δ接法(四极电机)
序 号 |
|
|
|
|
|
|
|
|
|
I(A) |
|
|
|
|
|
|
|
|
|
P1(W) |
|
|
|
|
|
|
|
|
|
IF(A) |
|
|
|
|
|
|
|
|
|
n
(r/min) |
|
|
|
|
|
|
|
|
|
T2
(N•m) |
|
|
|
|
|
|
|
|
|
P2(W) |
|
|
|
|
|
|
|
|
|
η(%) |
|
|
|
|
|
|
|
|
|
cosφ |
|
|
|
|
|
|
|
|
|
4、二极电机时的工作特性测试
1)把三相调压器回到零位,切断电源。按图1(b)改电机的连接线。
2) 电机空载起动,保持输入电压为额定电压。给电机施加负载,使异步电动机定子电流为1.25I
N,然后逐次减小负载,直至空载。
3) 测取电机的I、P
1、n、直流电机的I
F,共取数据6~8组记录于表3中。
表4-12 U
N=220V I
f= mA YY接法(二极电机)
序 号 |
|
|
|
|
|
|
|
|
|
I(A) |
|
|
|
|
|
|
|
|
|
P1(W) |
|
|
|
|
|
|
|
|
|
IF(A) |
|
|
|
|
|
|
|
|
|
n
(r/min) |
|
|
|
|
|
|
|
|
|
T2
(N•m) |
|
|
|
|
|
|
|
|
|
P2(W) |
|
|
|
|
|
|
|
|
|
η(%) |
|
|
|
|
|
|
|
|
|
cosφ |
|
|
|
|
|
|
|
|
|
五、实验报告:
1、绘制二极运行时的工作特性曲线。
2、绘制四极运行时的工作特性曲线。
3、对这种2/4极双速电机的性能加以评价。
六、思考题:
1、做试验时三只电流表的读数是否相同?有差别时是什么原因造成 的?定子电流怎样测量?
2、Δ/YY的变极调速特点是什么?
