正反转点动、启动控制电路实验

正反转点动、启动控制电路实验-操作所需电器元件明细表见表1                                  表1

代号	名称	型号	规格	数量	备注
QS	低压断路器	DZ108-20/10	脱扣器整定电流0.63-1A	1
FU1、FU2	螺旋式熔断器	RL1-15	配3A熔断体	5
KM1、 KM2	交流接触器	CJX2-0910	线圈AC380V	2
	继电器方座	PF-083A		1
FR	热继电器	JRS1D-25	整定电流0.63-1A	1
SB1、SB2、SB3、SB4、SB5	按钮开关	LAY16		5
M	三相鼠笼式异步电动机		380V（Y/△）	1

二、正反转点动、启动控制电路实验操电路图：

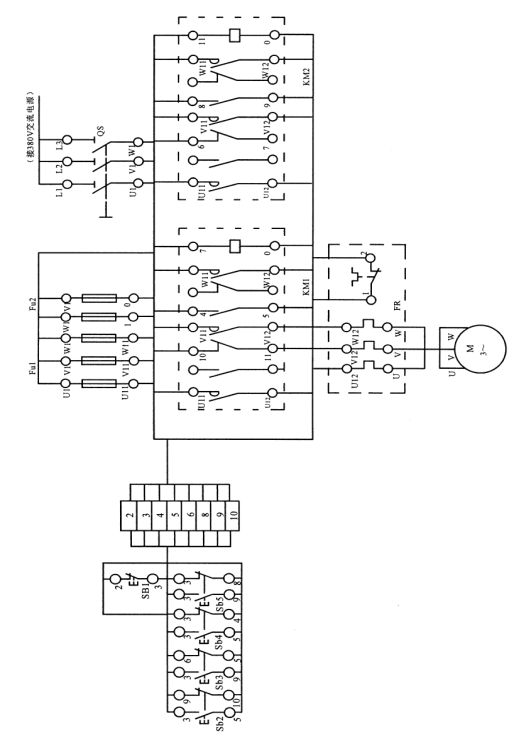

                                                                     图1a
图中如按住SB4后KM1线圈得电，电机M正向启动。松开SB4后KM1线圈子失电，电机停转，实现正向点动。电机停转后，按住SB5按钮，同样能实现电机反向点动。
图中如按下按钮SB2，则KM1线圈得电后吸合且自锁，电机正向启动，此时如按下SB3按钮，则5——6断开而使KM1线圈失电，而KM2线圈得电，接触器吸合，实现反向启动。
三、正反转点动、启动控制电路实验操安装与接线：
布置与接线可参考图1（b），操作者应画出实际接线图。安装与接线后应符合第二章2—1的要求

                                                 图1b
四、检测与调试：
   经检查安装接线无误后，操作者可自行通电试车，若出现故障应分析原因并排除使之正常工作。
