异步电动机单相点动启动控制电路实验

异步电动机单相点动启动控制电路实验-操作所需电器元件明细表见表1                      表1

代号	名称	型号	规格	数量	备注
QS	低压断路器	DZ108-20/10	脱扣器整定电流0.63-1A	1
FU1、FU2	螺旋式熔断器	RL1-15	配熔体3A	5
KM	交流接触器	CJX2-0910	线圈AC380V	1
	继电器方座	PF-083A		1
FR	热继电器	JRS1D-25	整定电流0.63-1A	1
SB1、SB2、SB3	按钮开关	LAY16		3	SB1红色 SB2、SB3绿色
M	三相鼠笼式异步电动机		380V（Y/△）	1

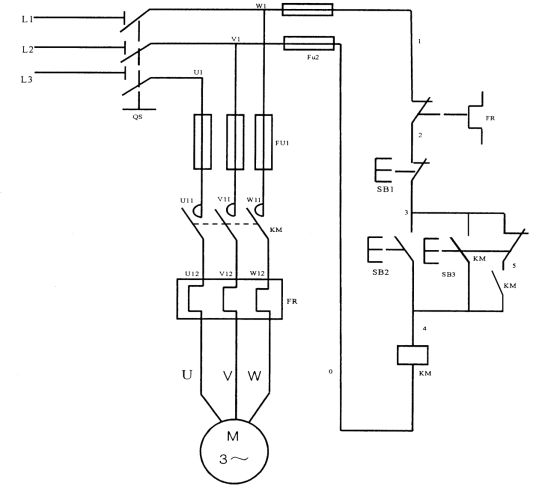

图1a
图中如按住按钮SB3，则KM得电（但不能自锁），KM吸合，电机M启动。松开SB3电机失电停转，完成点动。
如按下按钮SB2，则KM得电（且自锁），KM吸合，电机M单向启动。
三、异步电动机单相点动启动控制电路实验安装与接线：

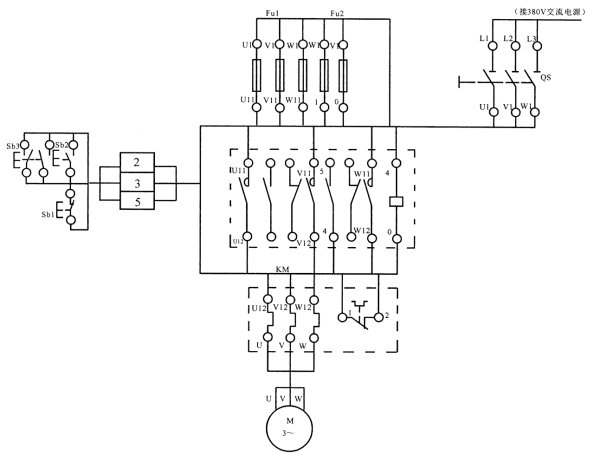

布置与接线可参考图1（b），操作者应画出实际接线图。安装与接线后应符合第二章2—1的要求

图1b
四、检测与调试
   经检查所接电路无误后，通电试车。根据上述原理图操作电路工作状况，如有异常即停车复查。
