水塔自动控制实验

水塔自动控制实验-实验目的
学会利用PLC控制自动供水设备。
二.水塔自动控制实验-实验器材
 1、可编程控制器实验台                                                 1台
 2、PLC-DEMO009水塔水位自动控制模拟实验板         1块
 3、PC机（自备）                                                          1台
 4、编程电缆                                                                  1根
 5、自锁式连接导线（或扁平线）                             若干根

三．水塔自动控制实验原理与实验步骤

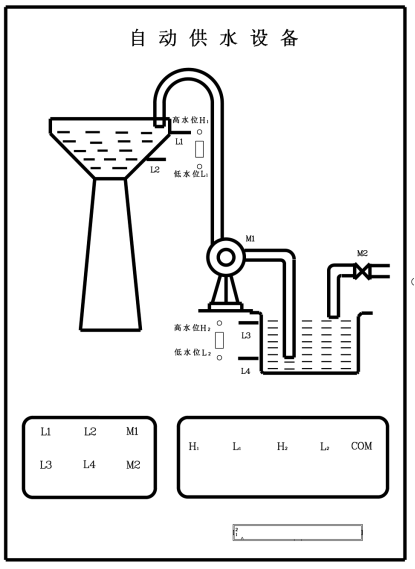

1、水塔水位自动控制，模拟实验板结构如图所示。
2、本实验利用6个LED来指示水位的高低和电机的工作状态。其中4个LED显示水位的高低，2个显示电机的工作状态。
3、控制要求：
 （1）当水池水位低于低水位界L4时（L4=ON），阀M2打开进水；当水池水位高于高水位界时（L3=ON）;则阀M2关闭。
 （2）当水塔水位低于低水位界L2时（L2=ON）,且水池水位高于低水位界；则抽水电机M1打开。
 （3）当水塔水位高于高水位界时，则M1关闭。
 （4）若在抽水过程中，水池水位下降到低水位界，则M1也关闭。
4、实验步骤
 （1）打开实验台电源，PLC与编程器或PC机连接。
（2）根据具体情况编制输入程序，并检查是否正确。
（3）按图接线，实验台与PLC-DOME009连接，检查连线是否正确。
（4）启动设备，观察运行结果是否正确。
四．设计程序清单
I/O分配

输入		输出
水塔高水位界H1	I0.3	水塔高水位显示	Q0.1
水塔低水位界L1	I0.2	水塔低水位显示	Q0.2
水池高水位界H2	I0.1	水池高水位显示	Q0.3
水池低水位界L2	I0.0	水池低水位显示	Q0.4
		抽水电机M1	Q0.5
		阀M2	Q0.6
