异步电动机反接制动控制电路实验

一、异步电动机反接制动控制电路实验-操作所需电器元件明细表见表1

代号	名称	型号	规格	数量	备注
QS	低压断路器	DZ108-20/10	脱扣器整定电流0.63-1A	1
FU	螺旋式熔断器	RL1-15	配3A熔断体	5
KM1、KM2	交流接触器	CJX2-0910	线圈AC380V	2
	继电器方座	PF-083A		1
FR	热继电器	JRS1D-25	整定电流0.63-1A	1
SB1、SB2	按钮开关	LAY16		2	SB1为红色 SB2为绿色
R1、R2	电阻		75Ω/75W	2
M	三相鼠笼式异步电动机		380V（Y/△）	1

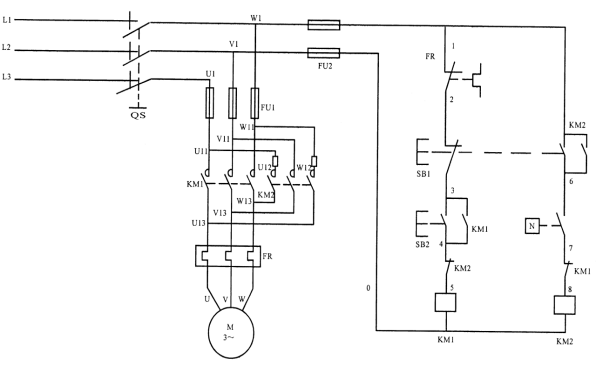

                                                                                       （1a）
图中按下SB2后KM1线圈得电吸合，电机正转启动，速度达到一定值后速度继电器常开触点6——7闭合，为反接制动做准备。要反接制动时，按下SB1按钮，KM1线圈失电，同时KM2线圈因SB1常开触点闭合而得电，电机串入电阻R1，R2反接制动，速度降到一定值时，速度继电器恢复常开，KM2线圈失电，制动结束。

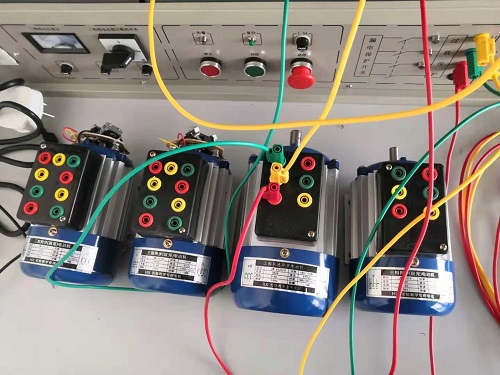

三、安装与接线
布置与接线可参考图1（b），操作者应画出实际接线图。安装与接线后应符合第二章2—1的要求。

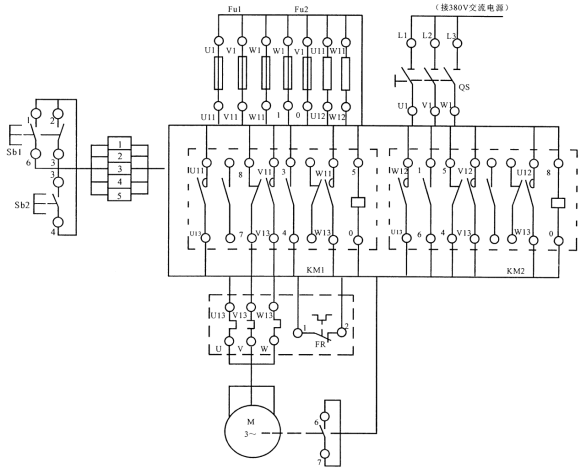

                                                                          （图1b）
四、检测与调试
   经检查安装接线无误后，接通交流电源并进行操作。
