CA6140车床电路实验

一、CA6140车床电路实验-操作所需电器元件明细表见表1                           表1

代号	名称	型号	规格	数量	备注
QS	低压断路器	DZ108-20/10	脱扣器整定电流0.63~1A	1
FU	螺旋式熔断器	RL1-15	配熔体2A	3
KM1 KM2 KM3	交流接触器	CJX2-0910	线圈AC380V	3
FR1 FR2	热继电器	JRS1D-25	整定电流0.63~1A	2
SB1 SB2 SB3	按钮开关	LAY16	一常开一常闭 自动复位	3
SA QS2	开关		一常开一常闭 手动复位	1
HL1 HL2	指示灯	XD	6.3V/0.15A	2
HL EL			HL6V EL24V	2	EL照明用 HL信号灯
M1 M2 M3	三相鼠笼式异步电动机		380V（Y/△）	3

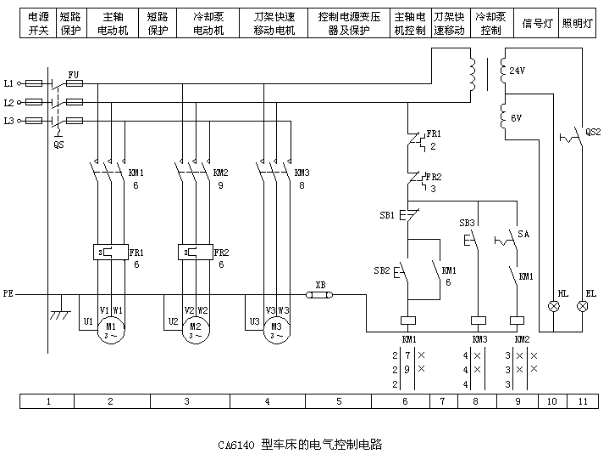

二、电路图

1、主轴电动机M1的控制：按下起动按钮SB2，接触器KM1的线圈获电吸合，KM1主触头闭合，主轴电动机M1起动。按下停止按钮SB1，电动机M1停转。
2、冷却泵电动机M2的控制：只能在接触器KM1获电吸合，主柚电机M1起动后，合上开关SA使接触器KM2线圈获电吸合，冷却泵电动机M2才能起动。
3、刀架块移动电机的控制：刀架块移动电动机M3的起动是由安装在进给操纵手柄顶端按钮SB3来控制，它与交流接触器KM3组成点动控制环节。将操纵手柄扳到所需的方向，压下按钮SB2，接触器KM3获电吸合，电动机M3获电起动，刀架就向指定方向快速移动。

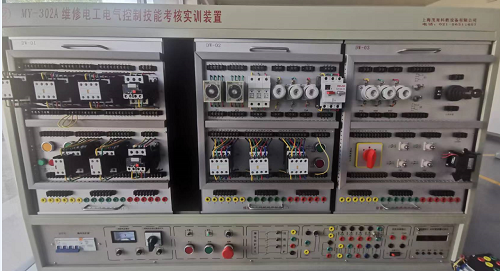

三、安装与接线
布置与接线可参考前面实训项目，操作者应画出实际接线图。安装与接线后应符合第二章2—1的要求。
