一、高频电子通信实验箱,通信原理综合实验箱,通信原理实验箱实验准备
1.做本实验时应具备的知识点:
l 混频的概念
l 晶体三极管混频原理
l 用模拟乘法器实现混频
2.做本实验时所用到的仪器:
l 晶体三极管混频模块
l LC振荡与射随放大模块
l 高频信号源
l 双踪示波器 二、高频电子通信实验箱,通信原理综合实验箱,通信原理实验箱实验目的
1.进一步了解三极管混频器的工作原理;
2.了解混频器的寄生干扰。 三、高频电子通信实验箱,通信原理综合实验箱,通信原理实验箱实验内容
1.用示波器观察输入输出波形;
2.用频率计测量混频器输入输出频率;
3.用示波器观察输入波形为调幅波时的输出波形。 四、高频电子通信实验箱,通信原理综合实验箱,通信原理实验箱基本原理

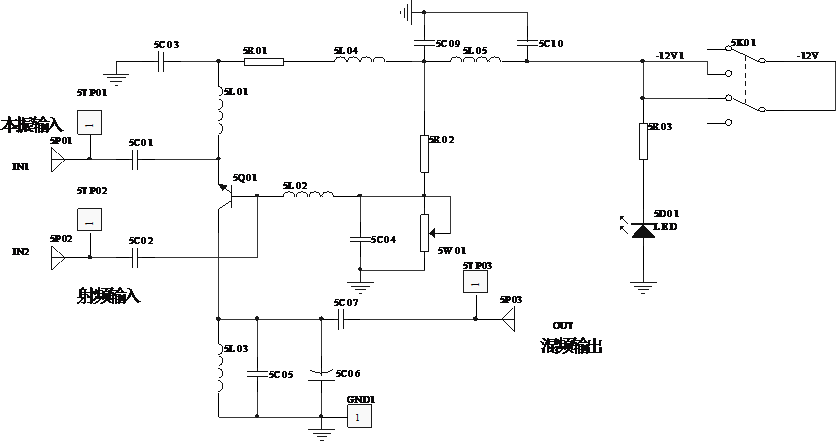

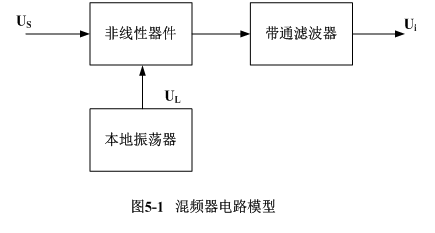

混频器的功能是将载波为(高频)的已调波信号不失真地变换为另一载频fi (固定中频)的已调波信号,而保持原调制规律不变。例如在调幅广播接收机中,混频器将中心频率为535-1605KHZ的已调波信号变为中心频率为465KHZ的中频已调波信号。此外,混频器还广泛用于需要进行频率变换的电子系统及仪器中,如频率合成器,外差频率计等。混频器的电路模型如图 5-1所示。
