电工测量仪表的使用--电路及电工仪表实验

一．实验目的
熟悉并掌握电工测量仪表的使用方法。
二．实验说明
电工测量中我们会采用很多种测量仪表，因此掌握各种电工测量仪表的使用方式对于学习电工知识有很大的帮助。
常用的电工测量仪表有很多种，如我们最常用的万用表，电流表，电压表；还有测量功率的功率表，功率因数表，测量电能的电度表，当然还有一些我们不是很常用的仪表，如测量绝缘电阻的兆欧表，电子毫伏表等等。
这里我们主要介绍的是万用表的使用方法。万用表是一种具有多量程，可对多种电量进行测量的直读式电气仪表，一般以测量交直流电流、交直流电压和直流电阻为主。此外，派生的测量电量还有电感、电容、音频电平等。
万用表在结构上主要由指示部分（表头）、测量线路和转换开关三部分组成。
（1）指示部分（表头）用以指示被测电量的数值，通常用磁电系微安表作为表头。它是万用表的关键部件，很多重要的性能，如灵敏度、准确度等级、阻尼、升降变差及指针回零等都主要取决于表头的性能。万用表的重要性能之一是灵敏度，它的灵敏度是以满刻度偏转电流来衡量的。满刻度偏转电流越小，则灵敏度越高，测量电压时内阻就越大，性能就越好。
（2）测量线路的主要作用是把各种被测电量转变成适合表头指示的微小直流电流。例如，将被测的大电流通过分流电阻变换成表头所需的微弱电流；将被测的高电压通过分压电阻变换成所需的低电压；将被测的交流电流（电压）通过整流器变换成所需的直流电流（电压）等。因此测量线路通常由分流电阻、分压电阻、整流器等元件组成。
（3）由于万用表需要作多种测量，因此必须由转换装置把仪表的电路转换成所选定的测量种类和量程。转换装置通常由转换开关（测量种类、量程选择开关）、插孔、接线柱、按钮等元件组成。
下面介绍一下万用表的基本使用方法。
（1）使用前先确定自己所要测量的电量的类型，将转换开关旋到对应的档位，如要测量交流220V的电压时，我们应将开关旋到交流700V的档位。
（2）按下万用表的电源按钮，将表笔插入对应的插孔中，测量电流时，表笔应插入“COM”和“A”(或10A)的插孔中，其余的被测量则将表笔插入“COM”和“V”的插孔中。
（3）用表笔去测量所要测量的电量，测电压并联在被测量两端，测电流串入电路中。
三．实验设备

序号	名称	数量	备注
1	实验台主控屏	1
2	空气开关	1
3	白炽灯	3
4	万用表（自备）、剥线钳、螺丝刀、尖嘴钳等	1
5	导线若干

四．实验内容
使用万用表测量电路的电流和电压，试验接线图如下：

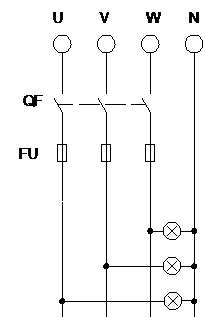

图11 万用表测量电压、电流接线图

五．实验步骤
1．检查各实验设备外观及质量是否良好。
2．按图11将线路接好，合上主控屏上总电源开关和面板WD01A中的空气开关QF，引入三相电源。
3．用万用表分别测量负载的电流和电压。
4．断开空气开关QF，切断负载电源。
5．断开漏电保护器，切断总电源。
