浅析电力拖动控制装置
2021-11-20 10:06摘要：随着社会的发展以及科技的推动，电力拖动控制装置开始趋向于技能的应用形式。电能在人们的生活中发挥着重要的作用，电器的种类越来越多，现代社会对电力的需求量也越来越大，所以，自动化的电力拖动控制系统，可以更好的满足人类社会对电力的需求。本文分析了电力拖动控制系统的设计原理及实验内容，还介绍了电力拖动自动控制系统的安全防护，希望对相关电力人员有所帮助，使相关企业生产可以更加安全、稳定的进行。

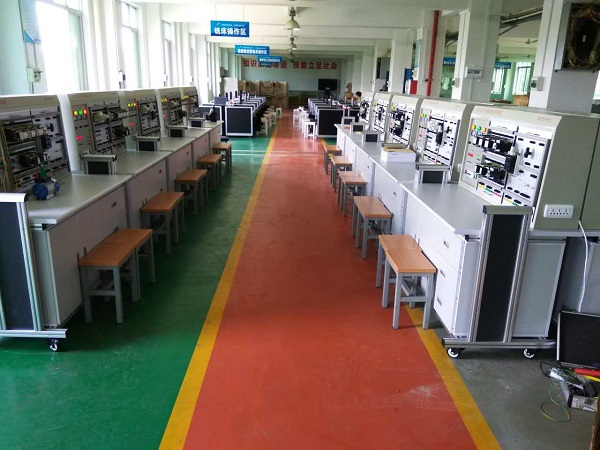

二、电力拖动技能实训装置的设计原理及特点：
电力拖动控制系统在工业企业生产中发挥着重要的作用，工作人员在系统运行的过程中，可以更好的掌握电动机的运行状况，还可以通过信息反馈，了解企业生产运行机制的运转情况，比较常见的反馈信息是电流信息。电力拖动控制系统中包含着很多的构件，其中电气设备是生产运行机制中比较重要的系统，其也是企业实现机械自动控制的关键因素。在利用计算机设备，可以在系统运行的过程中，可以直观的从显示器中，了解设备的运行状况，通过计算机等设备的信息反馈，可以有效的实现电力拖动的自动化控制。
1、电气控制线路都装在挂箱上，操作方便、更换便捷，可扩展功能或开发新实训项目。如变频调速，实训的内容具有典型性、实用性。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房，减少基建投资。
3、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全。各电源输出均有软截止保护功能。
4、控制屏还设有定时器兼报警记录仪，为学生实训技能考核提供了一个统一的标准。
5、所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件，通过线槽走线，接近工业现场。
三、电力拖动技能实训装置实训项目：
（一）电力拖动部分
1、闸刀开关正转控制线路
2、接触器点动正转控制线路
3、具有自锁的正转控制线路
4、具有过找保护的正转控制线路
5、倒顺开关控制正反转控制线路
6、接触器联锁的正反转控制线路
7、按钮联锁的正反转控制线路
8、按钮接触器复合联锁控制线路
9、自动往返行程控制线路
10、接触器控制串联电阻降压起动线路
11、时间继电器控制串联电阻降压控制线路
12、手动Y/△降压起动 13、接触器控制Y/△降压起动
14、时间继电器控制Y/△降压起动
15、QX3-13型Y/△自动起动控制线路
16、半波整流能耗制动控制线路
17、全波整流能耗制动控制线路
18、C620车床电气控制线路
19、手动降压起动
20、单相运行反接制动控制线路
21、电动葫芦电气控制线路
22、C6163车床电气控制线路
23、控制电路联锁控制线路
24、主电路联锁控制线路
四、设计人员还要注意以下几点内容：
1、触头设计;
在选择电器控制线路时，首先要保证线路中的电器触头可以有效的对接在一起。比如，有的线路中，将常闭与常开的电器触头连接在一起，这两种电器处于不同的电源中，很容易因为触头的长期接触而出现短路等问题，而且如果该线路的绝缘防护措施做的不好，则很容易引发线路的安全故障。
2、电器线圈联接
在设计电器的线圈联接时，要注意线路中的电器线圈是否联接正确，如果出现线圈设计失误问题，一定要及时处理，否则也会影响线路的正常运行。在检测电器线圈的联接时，要观察串联的线圈是否存在于交流控制线路中，要保证两个线圈的外加电压不能超过额定电压，另外，非并联的线圈也不能直接联接。
3、短路保护
短路故障一般是因为电流短路而造成局部电气设备绝缘体过热损害，电流过大，容易造成强大的电磁脉冲进而产生电动应力，进而损害电力拖动自动控制系统或各种电器设备。
4、过流保护
如果使用电动机不当，很容易使得电动机超负荷运作，这样会引起电动机局部过电流，一般的过电流能量是正常启动电动机电流的数倍，因此容易损害电动机及系统元器件。
5、热保护
任何元器件在经过长时间工作时都会出现过热现象，如果电动机绕组或长时间超载运行，那么势必会造成自身温度高于允许值，进而导致电动机出现故障，为避免过热损害，可以采用多个电动机相替换的方法进行热保护。
五、结束语：总之，在提高中职学生对教学设备实践动手能力的实施过程中会遇到很多问题，需要我们广大教师克服诸多困难和障碍。但作为教育工作者，只要在课前精心钻研和组织教学内容，课堂上少讲、精讲，不断改进完善我们的教学方式和手段，充分调动学生的积极性，多给学生提供教学设备动手实践的机会，只要我们在教学过程中始终把学生对电力拖动实训技能的掌握放在主体地位，重视学生实践动手能力的提高，就一定能够探寻出更好的方法，更好的促进中职生实践动手能力的提高，为中职生将来的就业和工作打好坚实的基础。
