浅析自动扶梯安装及维修的实训性能
2020-08-17 09:38摘要：近年来，随着社会经济的高速发展，地铁乘降站、高铁火车站、特别是大型商场的急速增加，自动扶梯的数量也每年以10%以上的速度递增。随之而来自动扶梯的事故也在增加，自动扶梯的运行安全也越来越受到群众和政府部门的关注。那么如何提高自动扶梯的安全性，除了提高自动扶梯设计安全防护等级和产品质量以外，更主要的是加强扶梯的维护保养工作，提高维护保养质量。近些年自动扶梯的事故有80%以上是由于管理不当特别是维护保养不及时、不到位造成的，这给全社会敲响了警钟。
自动扶梯维护保养工作的重要性：
自动扶梯的质量不是一个固定不变的状态，而是一个系统，是由制造、安装、使用、维保以及安全监察等五个环节来共同决定的。制造质量出厂时就定下来了，安装调试的质量一旦扶梯投用使用也固定下来了，使用单位对电梯的管理和安全使用虽然是责任主体，但他们往往不专业甚至不懂，监察部门也不一定事事巨细，只有维保单位既专业又能定期到现场维保，所以说，在用的自动扶梯只有维护保养单位对其进行及时到位合理的维护保养，才能使扶梯少发生或者不发生故障或事故。扶梯事故率、维修费用、使用寿命是衡量一部扶梯运行质量的重要参数。由于使用的环境和条件不同以及安全防护等级设计不同，这就要求维护保养工作要有计划性和针对性。维保时要根据扶梯的实际状况和环境条件，制订详细的有针对性的维保方案，结合《保养规则》的要求按期进行维保。做到不漏项、合理、及时、到位、有的放矢。维保是反复进行的工作，对扶梯的安全运行和使用寿命以及舒适程度都有直接的作用。可以说合理的维护保养能产生较大的经济和社会效益。反之，如果扶梯的部件磨损严重或老化、甚至失效而得不到有效的及时的维护保养，轻则易造成设备停梯故障，重则会发生人身伤亡事故。从另外一个角度来看，由于自动扶梯使用频率高，乘坐人员密集，还有许多设备在敞开甚至露天的公共场所，它的管理和维保工作应该比乘客电梯（直升梯）的要求更高。

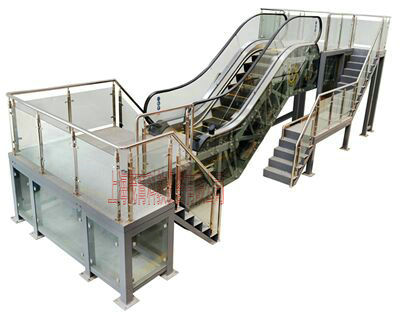

一、自动扶梯安装维修保养实训考核设备简介：该设备根据真实自动扶梯的安装调试和维保需求开发，方便学生更加直观感性认识和了解自动扶梯在各种运行状态下各机构的动作过程及故障现象，桁架外部采用玻璃结构。能实现满足GB16899-2011要求的自动扶梯的载客和安全保护功能，符合TSGT7005-2012的相关要求。实训考核设备采用先进的自动扶梯一体化控制及旁路变频驱动技术，采用主流的曳引机，采用符合GB16899-2011要求的PESSRAE（用于自动扶梯和自动人行道的可编程电子安全相关系统）。实训考核设备人为隐蔽地设置了几十项电路故障，学生借助原理图分析、判断故障，全面真实的了解电梯电气故障及排除，是进行技能培训考核的理想设备，教学效果真实显著。
二、自动扶梯安装维修保养实训考核设备技术指标：
1、输入电源：三相四线（或三相五线）AC380V±10%50Hz
2、整机容量：＜8kVA
3、提升高度：2000mm
4、驱动方式：变频（节能自起动）
5、控制方式：PLC
6、监控系统：电压、电流工况实时监控。
7、故障模块：具有32位常见故障模拟设置功能。
8、安全保护：具有保护接地、过载、过流、漏电流保护功能，安全符合国家标准。
9、外形尺寸：9500mm（长）×3000mm（宽）×3500mm（高）
10、实训桌尺寸：1680×710×1050mm
11、辅助梯尺寸：1400×600×2180mm
12、装置结构：实训电梯为钢结构，实验台为铁质双层亚光密纹喷塑结构，坚固耐用。
三、自动扶梯安装维修保养实训考核设备基本配置：
1、交流供电电源：提供三相五线交流电源（AC380V），带有过流漏电保护措施。
2、人身安全保护体系统：实验台上装有电流型漏电保护装置，控制屏内线路或强电输出回路若有漏电现象，立即切断电源，确保实验人员和设备安全。
3、实验台：面板上安装有电压和电流监控表，可以实时直观地观察电梯的工作状态，电梯形态逼真；完全采用工业实际使用的电梯研制而成。电梯配备有完整而详细的线路原理图，方便分析设备工作原理及线路故障分析和排除。
4、故障设置：面板根据不同配置设有20-28不等的故障开关，29-32为备用的开关，方便教学过程中随机设置电梯安全线路故障，充分适应教学内容变化的需要。
5、实验桌：实验桌由工业标准铝型材搭建，型材表面通过电氧化处理，美观大方、经久耐用。桌面采用高密度板材，结构坚固，造型美观大方；设有两个大抽屉，用于放置工具及资料等。
四、实验项目及主要内容：
1、让学生熟悉工业常用人行道扶梯的工作原理、结构组成，低压电器的结构及原理。
2、通过分析电气原理图，学生借助原理图分析，掌握电梯的安全保护和工作形态；并通过分析测量，找出故障点所在位置，深刻理解电梯的运行原理。
3、提高学生实际的动手分析能力，实际提高技能操作水平。
4、通过对电梯故障的分析、排除，完成电梯常见故障的认知和理解。
5、通过对PLC主机的编程，了解PLC程序的编程原则和方法。
五、自动扶梯的结构特点：
自动扶梯是以电力驱动，在一定方向上能够大量、连续运送乘客的开放式运输机械。具有结构紧凑、安全可靠、安装维修简单方便等特点。因此，在客流量大而集中的场所，如车站、码头、商场等处，得以广泛应用。本扶梯具备运输能力，各传动零件均采用金属件精制而成。
六、主要实训项目：
1、自动扶梯的安全操作与使用实训
2、梯级的拆装操作与实训
3、梳齿板的调整与实训
4、扶手带的张紧调整与实训
5、梯级链张紧调整与实训
6、制动器的调整与实训
7、维护保养前的安全知识操作与实训
8、日常维护保养
9、自动扶梯紧急救援
10、自动扶梯安全回路故障查找及排除实训
11、自动扶梯检修电路故障查找及排除实训
12、自动扶梯安全监控电路故障查找及排除实训
13、自动扶梯动力电路故障查找及排除实训
14、自动扶梯控制电路故障查找及排除实训
