机械制图教学模型的介绍
2026-07-22 14:16摘要：机械制图是机械类专业学生学习的一门必修课，更是一门基础课，很多学生对这门课的学习感到非常吃力，尤其是随着课程的进展，图形的复杂程度升高，出现问题的次数也就随之增多。因此，我上海茂育科教设备有限公司生产的教学模型，是学生看懂制图模型图。培养学生的识图和绘图能力，锻炼学生良好的空间想象能力和思维习惯，为了学习好这门课，除了勤奋、苦练之外还要掌握必要的学习方法。机械制图教学模型是机械实验室理想的设备
机械制图教学模型的介绍：

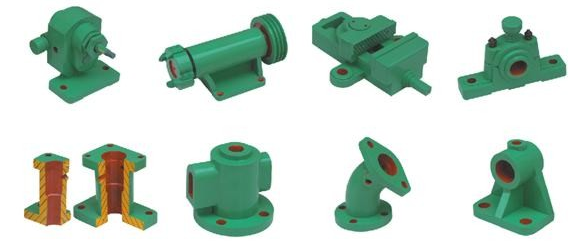

机械制图教学模型有示教、测绘、实习用，以教材中原件实物图表做成教学模型，可拆组合（并有装配组件）、采用硬质塑料，用高级油漆喷涂制作，外形美观。剖切鲜明、不易变形，投影箱用有机玻璃、五夹板制作，可展组合。《机械制图》(第二版)(夏华生主编)
机械制图教学模型的介绍：
机械制图教学模型有示教、测绘、实习用，以教材中原件实物图表做成教学模型，可拆组合（并有装配组件）、采用硬质塑料，用高级油漆喷涂制作，外形美观。剖切鲜明、不易变形，投影箱用有机玻璃、五夹板制作，可展组合。《机械制图》(第二版)(夏华生主编)
| 货号 | 图号 | 产 品 名 称 | 单位 | 备注 |
| AG01 | 4-2 | 中心投影法 | 只 | 有机立教学模型 |
| AG02 | 4-3 | 平行投影法(2件) | 套 | |
| AG03 | 4-4 | 多面正投影 | 只 |
20cm×20cm 透明有机玻璃 投影箱活动演示 |
| AG04 | 4-10 | 三视图的形成 | 只 | |
| AG05 | 5-2 | 点的三面投影 | 只 | |
| AG06 | 5-9 | 一般位置直线的投影 | 只 | |
| AG07 | 5-11 | 用直角三角形法求线段实长与三个投影面的倾角 | 只 | |
| AG08 | 5-14 | 平行两线的投影 | 只 | |
| AG09 | 5-16 | 相交两直线的投影 | 只 | |
| AG10 | 5-17 | 交叉两直线的投影 | 只 | |
| AG11 | 5-35 | 用辅助线法求直线与磁面的贯穿点 | 只 | |
| AG12 | 5-36 | 利用投影的积聚性求直线与平面的贯空点 | 只 | |
| AG13 | 5-37 | 利用投影的积聚性求两平面的交线 | 只 | |
| AG14 | 5-38 | 用辅助法求直线与平面的交线 | 只 | |
| AG15 | 5-39 | 求两个一般位置平面的交线 | 只 | |
| AG16 | 5-40 | 求作四棱柱与侧垂面的交线 | 只 | |
| AG17 | 5-42 | 交换发V面的点的投影变换 | 只 | |
| AG18 | 5-43 | 交换H面的点的投影变换 | 只 | 透明有机投影箱 |
| AG19 | 5-44 | 二次换面法 | 只 | |
| AG20 | 5-44 | 用换面法求一般位置线段的实长和倾角 | 只 | |
| AG21 | 5-46 | 一般位置直线变换成投影面垂直线 | 只 | |
| AG22 | 5-47 | 一般位置平面形变换成投影面垂直面 | 只 | |
| AG23 | 6-2 | 正六棱柱的三视图 | 只 |
20cm×20cm 透明有机玻璃 投影箱活动演示 |
| AG24 | 6-4 | 正三棱柱的三视图教学模型 | 只 | |
| AG25 | 6-5 | 四棱台的三视图 | 只 | |
| AG26 | 6-6 | 四棱柱穿孔的三视图教学模型 | 只 | |
| AG27 | 6-6 | 三棱锥切口的三视图 | 只 | |
| AG28 | 6-9 | 圆柱的三视图 | 只 | |
| AG29 | 6-11 | 圆柱上的切凹槽的画法 | 只 | |
| AG30 | 6-12 | 圆锥的三视图 | 只 | |
| AG31 | 6-16 | 圆球的三视图 | 只 | |
| AG32 | 6-19 | 半圆球切割凹槽的三视衅 | 只 |
20cm×20cm 透明有机玻璃 投影箱活动演示 |
| AG33 | 6-21 | 圆环面上点的投影 | 只 | |
| AG34 | 8-3 | 斜切四棱锥 | 只 | 塑料教学模型 |
| AG35 | 8-4 | 斜切圆柱 | 只 | |
| AG36 | 8-2 | 圆锥截交线 | 只 |
有机教学模型 |
| AG37 | 8-7 | 圆台开槽 | 只 | |
| AG38 | 8-8 | 球的截交面 | 只 | |
| AG39 | 8-9 | 顶尖 | 只 | |
| AG40 | 9-2 | 两圆柱正交 | 只 | |
| AG41 | 9-3 | 两圆柱偏交 | 只 | |
| AG42 | 9-6 | 圆柱与圆锥正交 | 只 | |
| AG43 | 9-7 | 圆柱与半球相交 | 只 | |
| AG44 | 9-8 | 圆锥台与球相交 | 只 | |
| AG45 | 9-9 | 圆柱与圆锥斜交 | 套 | |
| AG46 | 9-10 | 相贯线的特殊情况(3件) | 套 | |
| AG47 | 9-11 | 相贯线的特殊情况(4件) | 只 | |
| AG48 | 10-1 | 组合体的形体分析(轴承座) | 只 | |
| AG49 | 10-2 | 表面不平齐 | 只 | |
| AG50 | 10-3 | 表面平齐 | 只 | |
| AG51 | 10-4 | 表面相切 | 只 | |
| AG52 | 10-5 | 圆弧面相切 | 只 | |
| AG53 | 10-6 | 机座 | 只 | |
| AG54 | 10-8 | 轴承座 | 只 | |
| AG55 | 10-16 | 机座 | 只 | |
| AG56 | 10-18 | 组合体 | 只 | |
| AG57 | 10-19 | 摇臂 | 只 | |
| AG58 | 10-21 | 底架 | 只 | |
| AG59 | 10-24 | 接头 | 只 | |
| AG60 | 11-2 | 接头展开 | 只 | |
| AG61 | 11-5 | 斜截面棱柱管的展开 | 只 | |
| AG62 | 11-6 | 斜口圆管的展开 | 只 | |
| AG63 | 11-7 | 四棱台管的展开 | 只 | |
| AG64 | 11-8 | 正圆锥管的展开 | 只 | |
| AG65 | 11-9 | 斜口圆锥管的展开 | 只 | |
| AG66 | 11-10 | 异径直角三通管的展开 | 只 |
二号示教板 配实物模型 |
| AG68 | 11-11 | 1/4圆环面弯管接头的表面展开 | 只 | |
| AG69 | 11-12 | 上圆下方变形接头 | 只 |
有机教学模型 |
| AG70 | 11-13 | 正螺旋面 | 只 | |
| AG71 | 12-2 | 局部视图 | 只 | |
| AG72 | 12-3 | 支架 | 个 | 塑料教学模型 |
| AG73 | 12-6 | 旋转视图 | 个 | |
| AG74 | 12-7 | 机件全剖 | 个 | |
| AG75 | 12-10 | 30°或60°剖面线 | 个 | |
| AG76 | 12-13 | 旋转剖 | 个 | |
| AG77 | 12-14 | 旋转剖示一 | 个 | |
| AG78 | 12-15 | 旋转剖示二 | 个 | |
| AG79 | 12-16 | 阶梯剖 | 个 | |
| AG80 | 12-18 | 复合剂 | 个 | 塑料立模教学模型 |
| AG81 | 12-19 | 复合剂 | 个 | |
| AG82 | 12-20 | 斜剖 | 个 | |
| AG83 | 12-21 | 半剖 | 个 | |
| AG84 | 12-23 | 局部剖 | 个 | |
| AG85 | 12-26 | 局部剖视示例三 | 个 | |
| AG86 | 12-27 | 剖视图中再作一次局部剖 | 个 | |
| AG87 | 12-34 | 肋板剖切 | 个 | |
| AG88 | 12-35 | 轮幅剖切 | 个 | |
| AG89 | 12-36 | 十字筋剖切 | 个 | |
| AG90 | 12-37 | 均布孔和肋(二件) | 套 | |
| AG91 | 12-43 | 滚花零件 | 只 | |
| AG92 | 12-51 | 四通管 | 只 | |
| AG93 | 12-53 | 支架 | 只 | |
| AG94 | 12-55 | 箱体 | 只 | |
| AG95 | 13-4 | 尾架体 | 台 | |
| AG96 | 13-85 | 汽车变速箱盖 | 只 | |
| AG97 | 15-1 | 压力表开关 | 台 | |
| AG98 | 15-2 | 行程气阀 | 台 | 全透明有机立模教学模型 |
| AG99 | 15-3 | 减速器(1:1) | 台 | |
| AG100 | 15-10 | 三星轮系 | 台 | |
| AG101 | 15-25 | 润滑油泵 | 台 | |
| AG102 | 15-26 | 分配阀 | 台 |
