让中职学生了解空调技能实训设备的功能

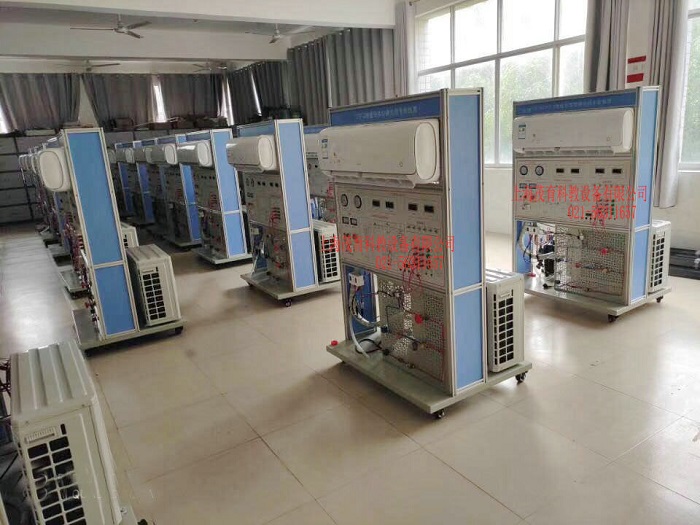

2021-11-18 10:23摘要：结合中职学校空调实训室目前实训设施以及实训条件,创造性地完善了分体机的安装以及水冷冷水机组电控接线及故障检测等两个实训项目,为学生提供了模拟实际动手操作的机会,加强了学生的职业技能培养,提高了学生实践动手能力。下面介绍壁挂式空调技能实训考核装置功能，可使学员能够真正地学到相应的技术技能，装置由金属支架、制冷系统、制冷系统流程板和智能排故系统四部分组成，在制冷系统流程板上配置相应的压力及温度表，可以直接观测到制冷系统的各点工作时的参数，通过分析参数,可以了解制冷系统的工作状态,提高学生对制冷系统的分析判断能力。
1．工作电源：AC220V 50Hz±5%（单相）；
2．外形尺寸：1100×800×2000mm；
3．.额定输入功率2100W；
4．.额定输入电流制冷3.5A；制热6.7 A；
5．制冷剂 R407C或R410A；
4、适用电压范围：160V～253V；
5、最大遥控距离8m，角度90度；
6、噪声：内机37-44dB，外机是55-65dB；
7、环境温度：-5℃—40℃；
8、相对湿度：≤85%（25℃）。
1、学习掌握壁挂式空调制冷系统及原理，可以更好的掌握维修技术。
2、学习掌握壁挂式空调控制电路的结构、组成及工作原理。
3、可设置13个故障点，学生可根据故障现象在故障检测板上进行检
测和排除故障。考试系统有一台主控电脑控制所有故障点及设备
运行，电脑自动设置故障，学生动手排查维修，电脑自动记录、
评分、打印等功能。
4、由于是应用真实的空调，可以进行折装、制冷剂的充加等基本实训。
5、具有温度巡测功能，数码显示，温度巡测器可检测制冷制热实验设备的各关健部位的作温度，提供实验数据。可检测的关键点分别是：
1）正常环境温度
2）空调压缩机排气管
3）空调压缩机回气管
4）空调冷凝器排风口
5）空调蒸发器出风口
6、智能排故系统特点：
1）计算机可以监控1-126台空调制冷制热智能考核台。
2）已设置13个故障点。（并可以扩展故障点）
3）具有发卷功能。
4）具有收卷功能。
5）具有单台试卷清零功能和全部试卷清零功能。
6）具有自动检测各空调制冷制热智能考核台的通讯联机情况。
7）可以生成学生个人成绩单。
8）可以对学生考核情况进行统计、分析。
9）可设置进入系统密码及修改密码。
10）具有打印功能。
11）具有答题次数限制功能
1）整流电路故障；
2）12伏电源电源电路故障；
3）5伏电源故障 ；
4）室内温控探头不良；
5）室外温控探头不良；
6）遥控接收头损坏；
7）不制热 ；
8）不制冷；
9）室内风机损坏；
10）室外风机埙坏；
11）风机电容器损坏；
12）蜂鸣器故障；
13）风向调节失控。
