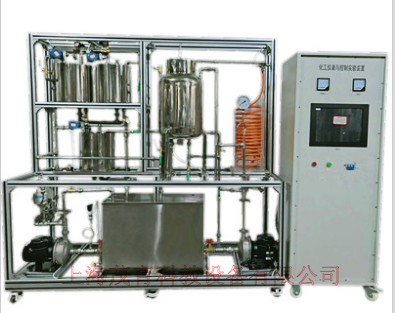

化工仪表与控制实训装置,化工仪表与控制实训设备,化工仪表与控制
2020-07-21 08:58
| 技术指标 | 说 明 |
| 装置功能 | 化工仪表与控制实训装置,化工仪表与控制实训设备,化工仪表与控制教学设备可实现液位高度的位式控制实训、加热水温的位式控制实训、水箱液位的定值控制实训、加热水温的定值控制实训、电动调节阀支路流量的定值控制实训、变频调速磁力泵支路流量的定值控制实训、水箱液位与调节阀流量的串级控制实训、水箱液位与变频调速磁力泵支路流量的串级控制实训、单闭环流量比值控制实训、双闭环流量比值控制实训。 |
| 化工仪表与控制实训装置,化工仪表与控制实训设备,化工仪表与控制教学设备主要配置 | 蓄水槽、高位槽、加热锅炉、换热器、离心泵、增压泵、液位仪表、温度仪表、压力仪表、流量仪表、循环水泵、电磁阀、闸阀、控制屏、不锈钢框架等。 |
| 公用设施 |
水：装置自带不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。 电：电压AC380V，功率1.5KW，标准三相五线制。每个实验室需配置1~2个接地点（安全地及信号地）。 |
| 化工仪表与控制实训装置,化工仪表与控制实训设备,化工仪表与控制教学设备技术参数 |
1. 蓄水槽：不绣钢材质，96L。 高位槽：不绣钢材质，16L 2. 加热锅炉：功率2.5KW。 换热器：不锈钢材质，换热面积0.5m2。 3. 离心泵：不锈钢材质，扬程14米，功率370w，电压380V 4. 增压泵：扬程12米，功率260w，电压380V 5. 液位仪表：701压力变送器、1151差压变送器、磁翻板液位计 6. 温度仪表：PT100、CU50热电阻和热电偶传感器 7. 压力仪表：Y-1 00压力表、701压力变送器 8. 流量仪表：涡轮流量计、孔板流量计 9. 设备整体为抛光不锈钢框架，带刹车轮。 10. 设备总长：2.2m*1.2m*1.7m 11. 配置清单 （1）循环水泵：卧式多级离心泵：流量2m3/h；扬程15m；驱动功率370W；电压380V；转速2850r/min，级数：2级，2台。 （2）热水泵：小型增压泵：流量14升/分；扬程12米；驱动功率260W；电压220V；转速2800r/min，1台 （3）电加热：湿式加热管，电压220V；功率2500W，1台 （4）冷水槽：304不锈钢材质，尺寸：Φ300mm×600mm2，1套 （5）热水槽：304不锈钢材质，尺寸：Φ300mm×500mm2，1套 储水槽:304不锈钢材质，尺寸：长×宽×高×厚： （6）700mm×440mm×400mm，1套 （7）仪表控制台:尺寸：长×宽×高：1200mm×750mm×700mm，1套 （8）工业焊接管：Φ19mm×δ2mm,工业304不锈钢,GB，若干。Φ25mm×δ2mm, 工业304不锈钢,GB，若干。 PU管：Φ10mm，若干 （9）铜质闸阀：DN15，GB，6个 ；DN25，GB，2个。 球阀：DN15，GB，1个 （10）电磁阀：电源220VAC，操作压力≤1MPa，2个 （11）电动球阀：阀体材质：304不锈钢，前后法兰连接，输入信号4-20mA，直线行程，调节精度0.5%，防护等级IP68，1个 （12）压力仪表：Y100压力表，量程0~0.25MPa，精度等级1.6，1个； 压力变送器，量程0~6KPa，电源24VDC，输出4-20mA，精度0.5%FS，接口M20*1.5，1个； 压力变送器，量程0~250KPa，电源24VDC，输出4-20mA，精度0.2%FS，防护等级IP65，1个 （13）温度仪表：PT100热电阻传感器，精度0.5%FS，1个；Cu50热电阻传感器，精度0.5%FS，1个；K型热电偶传感器，精度0.75%FS，2个。 （14）液位仪表：磁翻板液位计，DN20/L500mm，304不锈钢法兰连接，适用温度≤100℃，压力≤1.6MPa,防护等级IP65，1个。 （15）差压仪表：差压传感器，量程0~25KPa，电源24VDC，输出4-20mA，精度0.5%FS，防护等级IP65，工作温度-40℃-85℃，2个。 （16）流量仪表：涡轮流量计，DN15，304不锈钢主体材质，测量范围0.6~6m3/h工作温度-20℃—+120℃，防护等级IP65，精度0.5%FS，输出4-20mA，1个。标准孔板流量计，DN20， 1个 智能仪表：智能测量报警仪表， 1个；人工智能控制调节器， 3个。 |
