2020-09-16 10:25一、摊铺机变速箱拆装翻转台架,摊铺机变速箱拆装翻转台实训设备,摊铺机变速箱拆装翻转台实训装置技术说明：

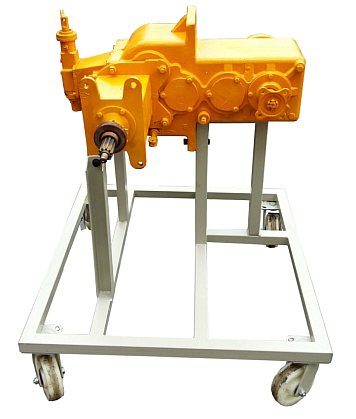

本翻转台适用于摊铺机变速箱，配备双支承柱式可移动发动机翻转架，后端为翻转功能支柱、安装板与柱体端面配有平面轴承，设计单柱承重600公斤，可手工转动360度内任意角度停放定位，前端为起重功能支柱、设计单柱承重380公斤，起升高度2米，用于吊装汽缸盖等大型笨重零部件，本翻转台架翻转起吊轻松、方便、安全，方便工程机械发动机的拆装实训。后端涡轮传动轴直径118mm，前端涡轮传动轴直径65mm，台架全身钢结构，结实耐用。表面采用喷塑处理，底部为承载型可移动万向脚轮（带锁定装置），方便移动和稳妥固定。
二、摊铺机变速箱拆装翻转台架,摊铺机变速箱拆装翻转台实训设备,摊铺机变速箱拆装翻转台实训装置技术参数：
一）后端支柱：
1、后端单支柱高度：1350mm、承重：600公斤（45＃钢）
2、后端蜗轮蜗杆组合：1套、m=10、Z=30（45＃钢、成型后热处理）
二）前端支柱：
1、后端单支柱高度：2300mm、承重：380公斤（45＃钢）、起升高度：2000mm
2、后端蜗轮蜗杆组合：1套、m=6、Z=30（45＃钢、成型后热处理）
三）外形规格：1780×1400×2300（mm）
四）重量：880Kg
三、摊铺机变速箱拆装翻转台架,摊铺机变速箱拆装翻转台实训设备,摊铺机变速箱拆装翻转台实训装置配置清单：
1、摊铺机变速箱拆装翻转台架：1台
2、摊铺机变速箱：1台
3、全动力拆装工具：1套
4、摊铺机变速箱维修手册：1本
5、摊铺机变速箱装配图（电子版及纸质版）：1套
