港口电气继电接触器基本控制动态实训装置,港口电气继电接触器基
2022-03-08 11:06

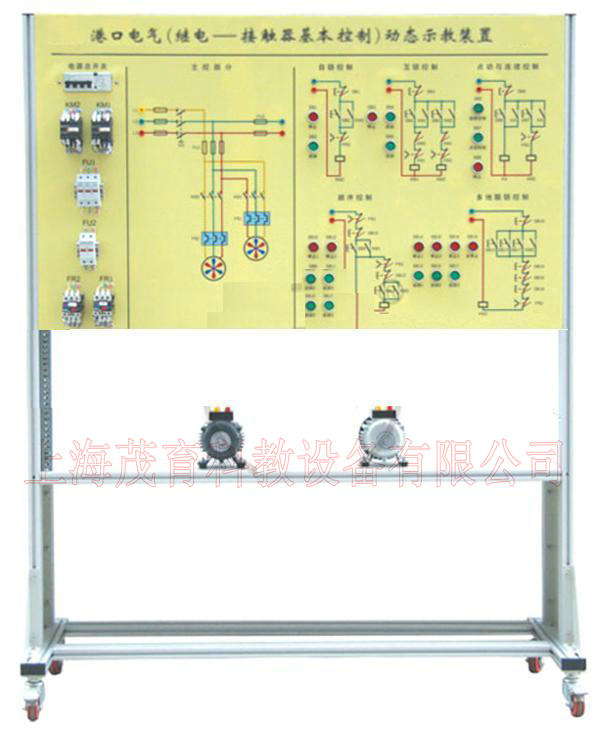

本装置是针对教学大纲要求和相关港口专业的教材内容而设计。本装置由港口电气器件、彩色半透明喷绘PVC原理图、单片机动态演示电路等构成；本装置通过理论讲解、动态演示、动手操作，可以了解继电-接触器基本控制的基本理论，掌握港口电器自动化系统的工作原理和工作流程。
二、港口电气继电接触器基本控制动态实训装置,港口电气继电接触器基本控制动态实训设备,港口电气继电接触器基本控制动态实训台产品特点
1.继电-接触器基本控制电路(自锁与互锁的控制、点动与连续运转的控制、顺序控制、多地连锁控制) 具有独立控制单元，电路彩绘清晰明显，方便教学讲解；
2.采用港口电气实物电路系统，可以真实地观测电气运动状态过程；
3.单片机动态演示电路：由若干个LED组成，可以动态模拟电气开关动作、电路控制过程、电机运行状态；
4.装置托台处放置三相鼠笼电机，可以展示电机实物运动状态；
5.安全保护功能：装置带有电压/电流漏电保护系统，当装置出现漏电或者短路时切断电源；强电电气元件采用透明全封闭结构，使用安全、可靠。
三、港口电气继电接触器基本控制动态实训装置,港口电气继电接触器基本控制动态实训设备,港口电气继电接触器基本控制动态实训台技术性能
1.输入电压：三相四线～380V±10% 50Hz
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：＜2.5kVA
4.外形尺寸：1300mm×800mm×1750mm
四、系统配置
1.装置采用整体框架式结构，面板采用彩色PVC喷绘工艺
2.整体框架采用铝合金型材，装置底部设有方向轮便于移动和布局
3.三相鼠笼电机（交流380V/△） 2台
五、实训项目
1.自锁控制
2.互锁控制
3.点动与连续控制
4.顺序控制
5.多地连锁控制
