MY-589《标准零件》实测绘图训练装置

一、《标准零件》实测绘图训练装置,《标准零件》实测绘图训练设备,《标准零件》实测绘图训练台产品特点
《标准零件》实测绘图训练装置由≥30件典型机械标准零件组成，用于机械制图课程的实体测绘与绘图训练，帮助学生掌握轴承、紧固件、传动件等标准件的视图表达、尺寸标注及技术要求等核心技能，包含轴承、螺栓、螺钉、螺母、垫圈、键销、齿轮、弹簧等8大类标准零件≥30件。
1、材质：优质金属（钢材、铜合金等），严格按照国家标准生产，保证结构精度与代表性。

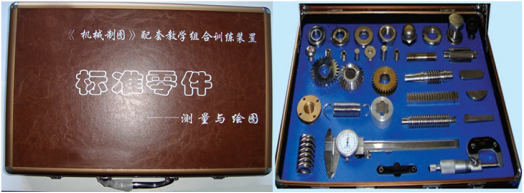

2、收纳方式：配套蓝色硬质收纳盒，内置定位槽，便于分类存放与携带。
3、适用场景：高校、职业院校机械类专业《机械制图》课程的课堂实训与课后练习。
4、标准性强：所有零件均严格遵循国家标准，便于学生理解和掌握标准件的规范表达。
5、覆盖全面：涵盖机械设计中最常用的标准件类型，满足课程教学大纲对标准件测绘的全部要求。
6、结构典型：包含螺纹、键槽、齿形、倒角等典型结构，便于学生练习复杂视图表达。
二、产品参数
1、外形尺寸：≥40×30×8cm（含硬质收纳盒整体尺寸）。
2、重量：≥5(kg)。
3、标准零件（≥30件/套）
（1）轴承零件：深沟球轴承、圆锥滚子轴承、推力球轴承；
（2）螺栓零件：外六角螺栓、内六角螺栓测绘、双头螺栓；
（3）螺钉零件：圆头螺钉、沉头螺钉、紧定螺钉1、紧定螺钉1；
（4）螺母零件：外六角螺母、球头六角螺母、圆螺母；
（5）垫圈零件：平垫圈、弹簧垫圈；
（6）键销零件：平键、半圆键、矩形外花键、矩形内花键、圆柱销、圆锥销；
（7）齿轮零件：圆柱齿轮、齿条、圆锥齿轮、蜗杆、涡轮；
（8）弹簧零件：压缩弹簧、拉伸弹簧。
4、测量工具：游标卡尺、外径千分尺、螺纹样板
5、信息化教学资源
（1）PPT课件
（2）实训指导书
三、训练内容
训练一：轴承零件综合训练
训练二：螺栓零件综合训练
训练三：螺钉零件综合训练
训练四：螺母零件综合训练
训练五：垫圈零件综合训练
训练六：键销零件综合训练
训练七：齿轮零件综合训练
训练八：弹簧零件综合训练
