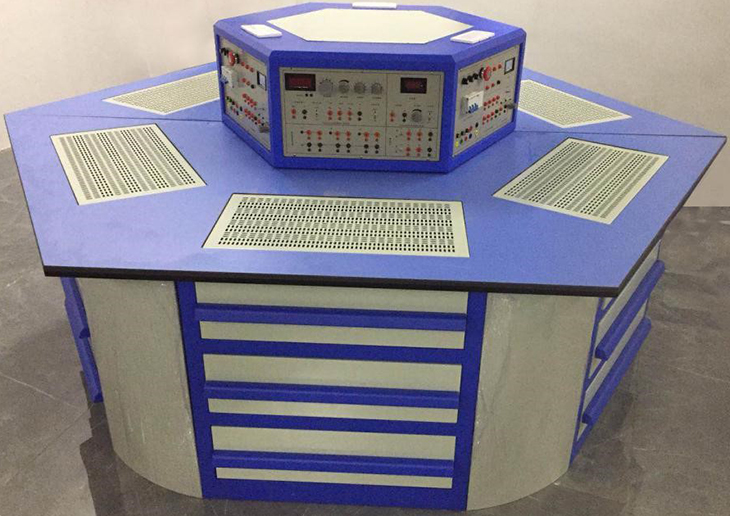

电子技能工作岛,六角电工实训台,电工实训台

电子技能工作岛,六角电工实训台,电工实训台依据国家人力资源与社会保障部《技工院校工学结合课程教学改革试点工作方案》设计，围绕典型工作任务（即FMS）确定课程目标，选择课程内容，制定专业教学计划，根据国家职业标准中相关内容，将机电工学结合中有关《电工技术》、《电工基本技能》、《电工测量与仪表》、《电机与电气控制》、《电动机控制电路》、《电力拖动控制电路》等相关专业模块通过工作任务的训练有机结合在一起，实现将典型工作任务量化为多各子任务，循序渐进的贯彻以任务引领、项目驱动、模块化教学的新理念，遵循教学规律，利用多媒体教学、网络教学及情景化教学的先进手段，将复杂的知识点简单化，深奥的理论点明晰化，贴近实际的企业工作内容与流程，将实训车间与企业、实训老师与企业职员、实训内容与工作任务真正融合为一，达到工学结合教学目的。
电子技能工作岛,六角电工实训台,电工实训台该区域是以电工技能工作岛设备为核心，利用工业情景化设施建，配套教学化处理过的工作流程与管理制度，让学生通过任务进行实训教学。设备可同时让6名学生同时操作，通过小组的团队形式开展工作任务，并通过角色分工按照各自的工作流程进行。在实训工作的同时可以进行理论教学，实现“做”“学”“教”一体。

一、电子技能工作岛,六角电工实训台,电工实训台工作岛规格
1.1交流电源：AC220±10﹪，50Hz；
1.2湿度：-10～40℃；环境湿度：≤90﹪（25℃）；
1.3参考外型尺寸：长×宽×高＝2100×2100×1400mm，允许偏差＜5%
1.4整机功耗：≤5KVA；
1.5安全保护实施：具有接地保护、漏电保护功能、安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线；
1.6五工位计算机显示器自动升降，降落后台面平整。
二、电子技能工作岛,六角电工实训台,电工实训台技术参数（5个工位配置相同)
2.1控制屏
2.1.1四组直流稳压电源：+24V、±12V、+5V、0～5V可调，有短路保护功能
2.1.2恒流源：0～20mA连续可调，最大输出电压12V
2.1.3低频信号发生器：1～30Hz低频信号；VP-P=0～12V连续可调
2.1.4音频信号发生器：1k～10kHz音频信号；VP-P=0～12V连续可调
2.1.5数字式直流电压表：量程0～20V，分为200mV、2V、20V三档、精度0.5级
2.1.6数字式直流毫安表：量程0～20mA，三位半数字显示、精度0.5级，有内侧外测功能
2.1.7频率/转速表：频率测量范围1～9999Hz，转速测量范围1～9999rpm
2.1.8计时器：0～9999s，精确到0.1s
2.1.9PID调节仪：多种输入输出规格，具有温度控制和转速控制两种功能，内含人工智能调节以及参数自整定功能，先进控制算法
2.1.10 AC 380 V电源带信号插孔。有工作零线插。
2.1.11 AC 0～36V可调电源。
2.1.12 DC 0～36V可调双路电源。
2.2 函数任意波形信号发生器 SDG1032X (单价3200)
2.2.1等性能双通道信号输出
2.2.2正弦波输出频率1uHz～30MHz
2.2.3采样率150MSa/S
2.2.4垂直分辨率14-bit
2.2.5方波频率不小于28MHz
2.2.6任意波形长度：16K点
2.2.7能够输出低抖动的方波/脉冲波形，同时脉冲波可以做到脉宽、上升/下降沿精细可调，具备极高的调节分辨率和调节范围。
2.2.8输出幅度：50Ω:2mV～10V ≤10MHz，2mV～5V ＞10MHz；1MΩ: 4mV～ 20V≤10MHz，4mV～10V＞10MHz
2.2.9方波特性：频率：1uHz ～ 30MHz;上升、下降时间：4.2nS ;过冲：3%;
占空比：0.001% ～ 99.999% (参数受频率设置限制);抖动：300ps
2.2.10脉冲特性：频率：1uHz ～ 12.5MHz;脉宽最小：32.6ns;过冲: 3%;
占空比:0.001～99.999% (参数受频率设置限制);占空比分辨率: 0.001 %;抖动：300ps
2.2.11谐波发生器功能，可产生10次谐波
2.2.1正弦波谐波总失真:0.075%
2.2.13丰富的模拟和数字调制功能：AM、DSB-AM、FM、PM、FSK、ASK和PWMSweep功能与Burst功能
2.2.14提供通道复制、通道耦合以及通道合并等功能
2.2.15内建任意波形100种
2.2.16硬件频率计功能：100mHz ～ 200MHz
2.2.17提供功能强大的任意波形编辑器。产生波形方式有标准函数、公式编辑器和波形数学计18、算功能进行编辑任意波形
2.2.19、标配以太网LAN接口以及USB Host，USB Device，等外围接口
2.2.20 4.3英寸TFT-LCD显示屏
2.2.21支持基于BS 架构和LAN 连接的实验室智能管理系统
2.3可编程线性直流稳压电源 SPD3303C 2100
2.3.1三路输出，总功率220W：CH1:32V/3.2A，CH2：32V/3.2A，CH3：2.5V/3.3V/5V/3.2A三路通道单独可控，电压值在设置范围内均连续可调。
2.3.2最小分辨率：10mV 10mA
2.3.3最高4位电压和3位电流显示
2.3.4三种输出模式：独立，串联和并联连接
2.3.5通道间相互隔离
2.3.6具备短路和过载保护
2.3.7支持键盘锁定，防止误操作。
2.3.8内部5 组系统参数保存/ 调取
2.3.9设定精度：电压±(0.5% reading + 2digits），电流±(0.5% reading+ 2digits）
2.3.10回读精度：电压±(0.5% reading + 2digits），电流±(0.5% reading+ 2digits）
2.3.11恒压模式电源调整率：≤0.01% + 2mV,负载调整率：≤0.01% + 2mV,
纹波与噪声：≤300uVrms(5Hz～1MHz)
2.3.12恒流模式电源调整率：≤0.01% + 250uA;
负载调整率：≤0.01% + 250uA;纹波与噪声：≤2mArms;
2.3.13串联模式电源调整率：≤0.01% + 5mV;负载调整率：≤300mV;
2.4.14CH3 输出电压：（2.5/3.3/5V）±8%;线性调整率：≤0.01% + 2mV;负载调整率：≤0.01% + 2mV;纹波与噪声：≤350uVrms(5Hz ～ 1MHz)
2.3.15智能温控风扇，有效降低噪音
2.3.16提供上位机软件
2.3.17支持SCPI远程控制指令及LabView驱动包，满足远程控制和通信需求
2.3.18标配USB Device接口。
2.4变压器测试单元
2.4.1三相干式变压器380V/500VA。
2.4.2电压原边380/副边175V。
2.4.3 将原/副边抽头引出到插孔。
2.5 调压器单元
2.5.1 AC0～430V可调。
2.6 交流电源要求
2.6.1 有AC220V插座
2.6.1 有三相AC380 插孔。
