本装置是一款可满足多层次教学的电机安装与检测实训考核设备，强化了多种电机制作和电气控制（拖动）方式。通过安装调整和负载的变化，使其具有比以往实训教学设备所更加完善的配置和更为完整功能，真实的模拟和反映了电机的安装检测和工业控制的过程，实训内容广泛、变化多样，是一款典型的职业能力实训和考核设备，通过在该设备上实训和考核，可使学生职业能力得到大幅度提升。
二、电机装配与运行检测实训考核设备,电机装配与运行检测实训考核台,电机装配与运行检测实训考核装置产品特点

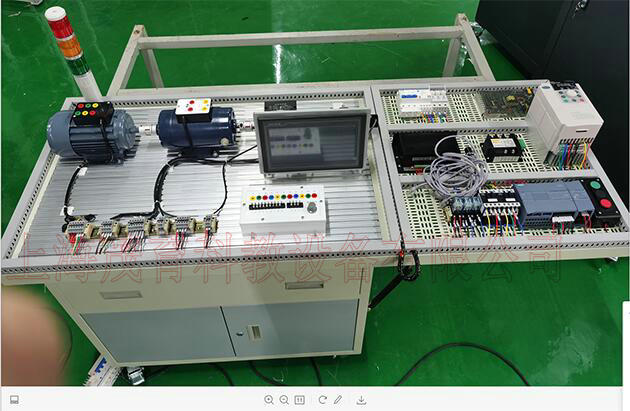

本装置是由测控工作台、模拟负载台（模拟负载与受控对象安装在同一台架上，并组成一个完整系统），具有占地面积小、操作方便、可移动等特点，可折叠网孔板使用更加灵活，测量与电源控制面板、通讯接口均引出到专用的接线板上，实训使用方便；其控制元件 PLC、空气开关、熔断器、继电器、接触器等采用导轨式安装，变频器、其它驱动器等可按竞赛、实训时的具体需要进行合理的安装、调整，模拟负载与设备进出线采用线槽、接线端子进行连接，电机、机械传动机构、模拟负载采用可方便安装、拆卸的方式，实现了电机的安装与调整、机械装置的安装与调整，拓宽了技能和知识点，安全的透明防护罩既满足了观察需要又实现了安全防护。
三、电机装配与运行检测实训考核设备,电机装配与运行检测实训考核台,电机装配与运行检测实训考核装置技术性能
1、输入电压：AC380V，三相五线制
2、最大输入功率：≤1000W
3、设备外形尺寸：展开：1850mm×1130mm×1050mm（长×宽×高），不展开：1200mm×780mm×1050mm（长×宽×高）。
四、电机装配与运行检测实训考核设备,电机装配与运行检测实训考核台,电机装配与运行检测实训考核装置实训项目
1)三相异步电动机直接起动、停车的控制电路连接实训；
2)接触器联锁的三相交流异步电动机正、反转控制电路的连接实训；
3)按钮联锁的三相交流异步电动机正、反转控制电路的连接实训；
4)按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接实训；
5)三相交流异步电动机Y-△（时间继电器切换）启动控制电路的连接实训；
6)直流他励电动机的启停控制控制实训；
7)直流他励电动机的正反转控制实训；
8)步进电机的控制实训；
9)步进驱动器的参数设置实训；
10)步进电机的PLC开环控制实训；
11)交流伺服电机的控制实训；
12)交流伺服驱动器的参数设置实训；
13)交流伺服电机的PLC半闭环控制实训；
14)无刷直流电机驱动器参数设置实训；
15)无刷直流电机的控制实训；
16)速度传感器的使用实训；
17)磁粉制动器的使用实训；
18)变频器面板功能参数设置和操作实训；
19)变频器对电机点动控制、启停控制实训；
20)电机转速多段控制实训；
21)工频、变频切换控制实训；
22)基于模拟量控制的电机开环调速实训；
23)基于面板操作的电机开环调速实训；
24)变频器的保护和报警功能实训；
25)基于PLC的变频器开环调速实训；
26)PLC控制电机顺序启动实训；
27)PLC控制三相异步电动机Y-△启动电路实训；
28)触摸屏的参数设置实训；
29)触摸屏的编程实训；
30)触摸屏、PLC、变频器的综合实训；
五、装备基本配置
| 序号 | 名称 | 规格型号 | 数量 | 备注 |
| 1 |
1850mm×1130mm×1050mm （展开状态） |
1 |
钢结构,带自锁脚轮,作为测量、电源控制、电力拖动、驱动控制系统等电气设备的安装载体。 包括进线电源控制与保护、电压表、电流表、电量综合显示仪表、等基本仪表和交直流基本电源、指示灯、紧急停止按钮、三相同轴调压器等器件 |
|
| 2 | 步进电机驱动器 | 110SZ02A1 | 1 | |
| 台达伺服驱动器 | ECMA-C20604RS | 1 | ||
| 无刷直流电机驱动器 | 92BL-5015H1-LK-B | 1 | ||
| 台达伺服电机配件 | ASD-B2-0421-B | 1 | ||
| 触摸屏 | 1 | |||
| 三菱可编程控制器 | FX3U-32MT/ES-A | 1 | ||
| 三菱扩展模块 | FX2N-16EYR | 1 | ||
| 三菱变频器 | FR-D720S-0.4K-CH | 1 | ||
| 三相四线漏电开关 | DZ47LE-32 | 1 | ||
| 熔断器 | RT18-32 | 2 | ||
| 熔断器芯 | R015 6A | 6 | ||
| 交流接触器 | CJX2-0910 | 4 | ||
| 热继电器 | JR36-20 | 1 | ||
| 辅助触头组 | F4-22 | 3 | ||
| 辅助触头组 | F5-T2 | 1 | ||
| 空气延时触头 | F5-D2 | 1 | ||
| 接线端子 | TB-1512 | 4 | ||
| 三相异步电动机 | YS7124 | 1 | ||
| 磁粉制动器 | CZ-2 | 1 | ||
| 3 | 动态扭矩传感器 | CYT-302 | 1 | |
| 直流他励电动机 | 2M530 V4.3 | 1 | ||
| 步进电机 | 2S56Q-02976 | 1 | ||
| 台达伺服电机 | 1 | |||
| 无刷直流电机 | 24V，100W | 1 | ||
| 电脑桌 | 1台 | （电脑自备） | ||
| 辅助工具与材料 | 1套 |
8”活动扳手1把，8件套六角扳手1套，￠4×100十字、梅花螺丝批各1把，￠2.5×100十字、梅花螺丝批各1把，200mm钢尺、角尺各1把、200mm带深度尺游标卡尺1把，尖嘴钳、剥线钳、压线钳、斜口钳、电工刀各1把，轴承安装套管1只、橡皮锤1把，200mm平锉1把、100mm台虎钳1只、500V绝缘摇表1台、3位半数字万用表1块、0.75绝缘导线等。 |
