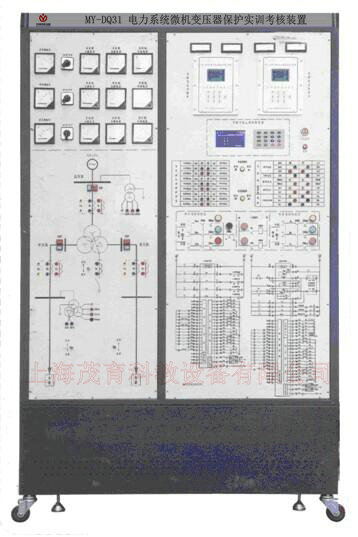

电力系统微机变压器保护实训考核装置,电力系统微机变压器保护实
2022-03-09 14:18
该装置采用现代电力工程中广泛应用的微机变压器差动保护装置和后备保护装置，配以电源、三卷变压器、互感器、故障设置设置等模块。本装置主要完成保护装置特性测试、接线、整定、运行等方面的实训。可用于电力行业培训，也可用于高等院校、中专技校相关专业学生实训的考核。
二、电力系统微机变压器保护实训考核装置，电力系统微机变压器保护实训考核设备，电力系统微机变压器保护实训考核平台实训考核项目
1.基本实训项目
(1)系统正常运行及不平衡电流的测量
(2)模拟变压器瓦斯保护
(3)变压器的电流速断保护
(4)微机变压器纵差动保护整定
(5)变压器的二次谐波制动
(6)变压器差动速断保护
(7)三绕组变压器差动保护
(8)Y/Y-12双绕组变压器差动保护
(9)Y/△-11双绕组变压器差动保护
(10)对比率制动特性的研究
(11)双绕组变压器的过电流保护
(12)三绕组变压器的过电流保护
(13)变压器低电压起动过电流保护
(14)变压器复合电压起动过电流保护
(15)中性点直接接地运行变压器零序保护
(16)部分中性点接地运行变压器零序保护
(17)双绕组变压器的过负荷保护
(18)三绕组组变压器的过负荷保护
(19)二次回路接线
(20)二次回路调试
(21)保护计算整定
(22)保护动作试验
2.考核项目----根据题目自行设计﹑自拟步骤自行接线，完成考核
(23)Y/△-11双绕组变压器过电流保护
(24)Y/△-11双绕组变压器过负荷保护核
(25)双绕组变压器保护综合
(26)三绕组变压器保护综合
(27)二次回路故障排除
