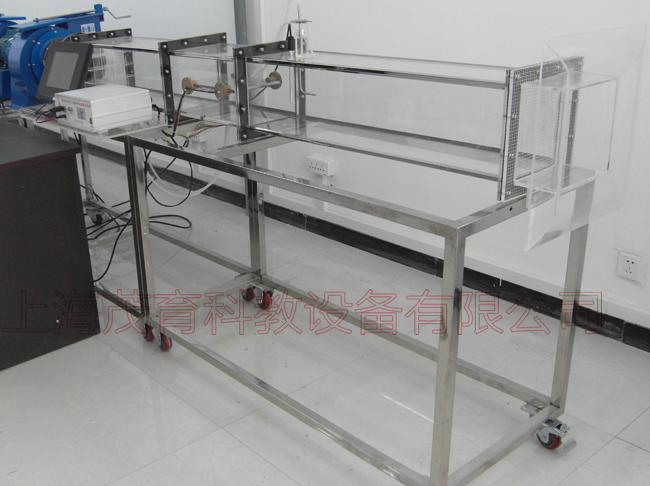

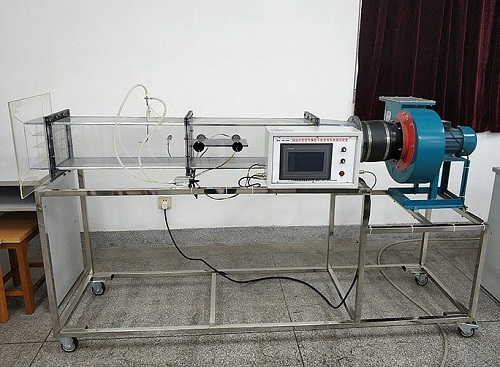

强迫对流空气横掠平板放热系数测试装置,强迫对流空气横掠平板放
2021-03-11 11:05
1、测定空气横向流过平板壁面的平均温度，平板内电加热器的电流、电压，平板壁面周围空气温度 。
2、测定空气横向流过平板强迫对流放热系数，根据对强迫对流放热的相似分析，将实验数据整理出准则方程式。
二、强迫对流空气横掠平板放热系数测试装置,强迫对流空气横掠平板放热系数测试设备,强迫对流空气横掠平板放热系数测试台技术参数：
1、电镀紫铜平板电加热器电源：AC220V，额定电流5A，电加热功率：≤500W；
2、数显电压表：精度0.2级；
3、数显电流表：量程5A，精度0.2级；
4、电镀紫铜平板温度测试传感器：采用进口DS18B20；
5、温度测量：-55～+127℃，精度：±0.2FS；
6、空气差压传感器：量程1000Pa，精度0.25级；
7、多翼式低噪音风机：全压450～350Pa，风量1300～3300m3/h，转速1450r/min，功率750W，电压220V。
8、电镀紫铜平板试件规格：δ=0.1 mm，长度280mm，宽度190 mm，表面黑度
ε=0.2，导热系数λ=15 (W/m℃)；
9、测试装置规格：2000mm×550mm×1200mm。
10、采用7寸彩色触摸屏同屏显示数据，所有实验数据一目了然，便于观察每个数据的即时变化
三、强迫对流空气横掠平板放热系数测试装置,强迫对流空气横掠平板放热系数测试设备,强迫对流空气横掠平板放热系数测试台主要配置：
| 序号 | 名称 | 规格型号 | 数量 |
| 1 | 电镀紫铜平板试件 | 190×280mm 紫铜板厚度4mm | 1套 |
| 2 | 多翼式低噪音风机 | CF－11 | 1套 |
| 3 | 风洞 | 有机玻璃 | 1套 |
| 4 | 毕托管 | L型 | 1套 |
| 5 | 差压传感器 | HALO-FY-WG | 1套 |
| 6 | 测温传感器 | DS18B20 | 7套 |
| 7 | 数显电压表 | SX－48 | 1套 |
| 8 | 数显电流表 | SX－48 | 1套 |
| 9 | 彩色触摸屏 | TPC7062TX | 1套 |
| 10 | 数据采集模块 | MY75 | 1套 |
| 11 | 不锈钢实验台 | 底部装有脚轮 | 1套 |
